Испытание конденсатора
1.
Переведите главный выключатель питания
в положение OFF («Выкл.»)
. Отключите
источник питания.
2.
Сбросьте давление (см. стр. 23).
3.
Найдите большой конденсатор, окрашенный
в синий цвет. Он находится в верхнем правом
углу нижнего шкафа.
4.
Измерьте напряжение между зажимами
конденсатора с помощью вольтметра постоянного
тока. Напряжение не должно превышать 10 В.
5.
Закоротите два контакта на конце конденсатора
с помощью отвертки с изолирующей ручкой, чтобы
полностью погасить напряжение. Удерживайте
отвертку на месте в течение двух секунд.
ПРИМЕЧАНИЕ. На контактной поверхности может
возникнуть небольшая искра.
6.
Осмотрите конденсатор на предмет отклонений
от нормы (трещин, утечек, следов огня,
искривлений и т.д.).
7.
Настройте омметр на работу в диапазоне по
крайней мере 1 кОм и подключите выводы прибора
к конденсатору. Красный вывод следует соединить
с положительной клеммой конденсатора, а черный–
с отрицательной.
8.
Снимите показания омметра. Сначала прибор
должен показать приблизительно 0 кОм. Затем
(по мере подзарядки конденсатора от батареи
омметра) это значение должно возрасти до 10 кОм,
20 кОм и т.д. Это свидетельствует об исправности
конденсатора.
9.
Значение 0 Ом (короткое замыкание) или «O.L»
(размыкание контактов) говорит о неисправности
конденсатора. Неисправный конденсатор
необходимо заменить на точно такой же исправный
конденсатор (деталь 76, см. стр. 55 и 56).

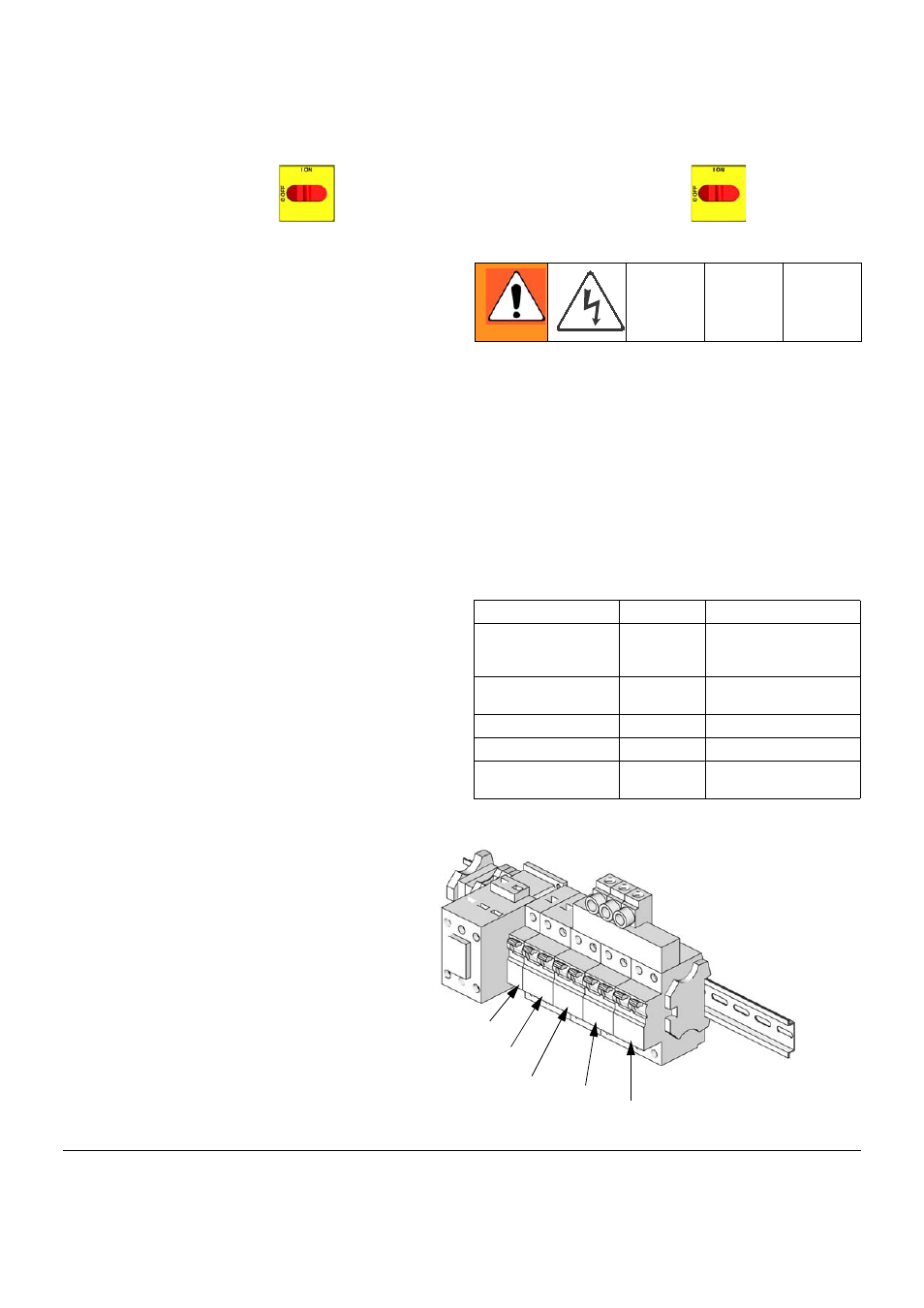

Модуль прерывателей
1.
Переведите главный выключатель питания
в положение OFF («Выкл.»)
. Отключите
источник питания. Включите прерыватели для
проверки.
2.
Сбросьте давление (см. стр. 23).
3.
Воспользовавшись омметром, проверьте, замкнута
ли цепь каждого прерывателя (между верхним
и нижним выводом). Если цепь разомкнута, верните
прерыватель в исходное положение и проверьте его
снова. Если цепь по-прежнему разомкнута, замените
прерыватель, выполнив следующие действия.
a.
См. электросхемы и Т
2. Отсоедините
провода и снимите неисправный прерыватель.
b.
Установите новый прерыватель и заново
подсоедините провода.
*
В зависимости от модели.
Таблица 2. Прерыватели, см. Р
Справочный номер
Размер
Компонент
909
50A
Шланг или вторичная
обмотка
трансформатора
911
40A
Первичная обмотка
трансформатора
912A
25A, 40A
*
Нагреватель A
912B
25A, 40A
*
Нагреватель B
913
20A
Электродвигатель
или насосы
Р
ИС
. 1. Модуль прерывателей
ti9884a
912A
913
909
911
ПРИМЕЧАНИЕ. Для того чтобы
идентифицировать кабели
и разъемы, см. электрические схемы
и чертежи деталей на стр. 67–68.
912B
