Диагностические коды системы контроля температуры
10 313155U
E03: отсутствие тока
через зону
1. Проверьте, не сработал ли прерыватель
в шкафу электрооборудования или на источнике
электропитания данной зоны. Замените
прерыватель, если он срабатывает систематически.
2. Проверьте, есть ли в зоне ненадежные или
нарушенные соединения.
3. Замените модуль зоны. Включите электропитание
зоны и проверьте, есть ли ошибки (см. стр. 38). Если
ошибка исчезнет, замените неисправный модуль.
4. Если ошибка E03 возникает для всех зон, это может
означать, что контактор не замыкается. Проверьте
разводку проводов от платы управления
нагревателями до катушки контактора.
a. Для зоны шланга: проверьте гибкий шланг
на обрыв (см. стр. 43).
b. Выполните Проверка первичной цепи
трансформатора и Проверка вторичной цепи
трансформатора (см. стр. 45 и далее).
E04: не подключен датчик
температуры жидкости или
термоэлемент
1. Проверьте, подключен ли датчик температуры
к длинному зеленому соединителю (B) на модуле
контроля температуры (см. стр. 37). Отсоедините
и снова подсоедините провода датчика.
2. Проверьте целостность электрической цепи
датчика температуры жидкости с помощью омметра
(см. стр. 8).
3. В случае возникновения ошибки в зоне шланга
проверьте, подключен ли датчик температуры
жидкости к каждой секции шланга.
4. В случае возникновения ошибки в зоне шланга
проверьте датчик температуры жидкости путем
непосредственного ввода датчика в дозатор.
5. Чтобы выяснить, не является ли причиной
возникновения проблемы модуль управления
нагревателями, воспользуйтесь отрезком провода
для замыкания накоротко двух контактов,
соответствующих датчику температуры жидкости
(красный и желтый контакты для зоны A èëè B,
красный и фиолетовый контакты для шланга).
На дисплее будет отображаться значение
температуры модуля управления нагревателями.
6. В случае возникновения ошибки в зоне шланга
следует временно использовать режим контроля
тока. См. инструкцию по эксплуатации дозатора
Reactor 312062.
E05: перегрев печатной платы
1. Проверьте, работает ли вентилятор в верхней части
шкафа электрооборудования.
2. Проверьте, правильно ли установлена дверца шкафа
электрооборудования.
3. Проверьте, не заблокированы ли отверстия
охлаждения в нижней части шкафа
электрооборудования.
4. Очистите теплоотводящие ребра позади модулей
управления нагревателями.
5. Температура окружающего воздуха может быть
слишком высокой. Дайте дозатору Reactor остыть
путем его перемещения в более прохладное место.
E06: не подключен
кабель связи
1. Отключите и вновь подключите кабель,
соединяющий модуль управления с модулем
нагревателя.
2. Если проблема не будет устранена, замените
кабель связи.
В случае возникновения ошибки по отсутствию тока
светодиод на модуле соответствующей зоны будет
светиться красным светом.

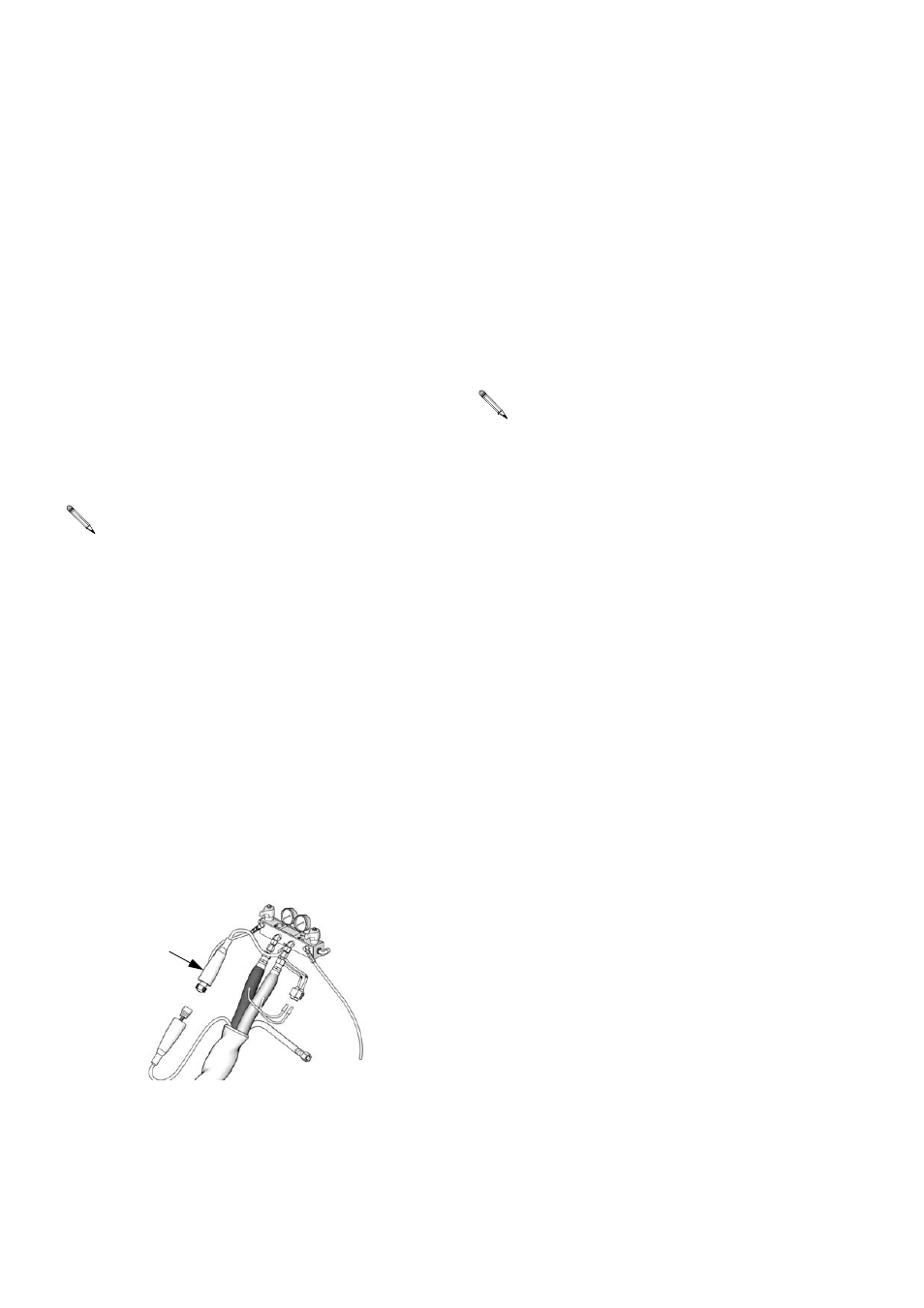

TI10964a
F
Каждый модуль имеет встроенный датчик
температуры. Подогрев выключается, если
температура модуля превышает 85 °C (185 °F)
внутри модуля нагревателя.
