пересечения горизонтального и наклонного участков светотеневой границы —
с линиями G—G и D—D.

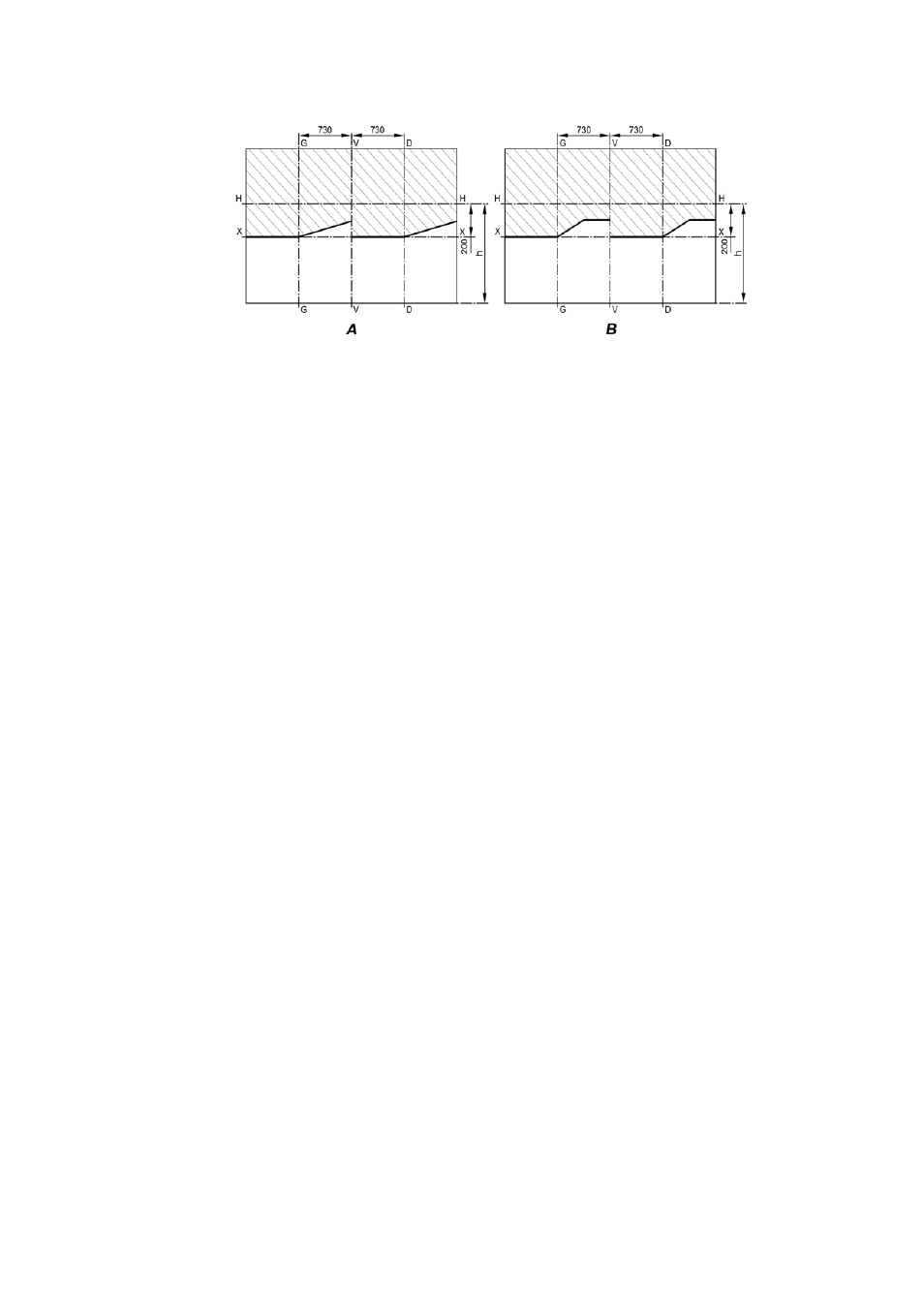

Рис. 8.5. Разметка экрана для регулировки фар:
А — фары с маркировкой «AL» на рассеивателе; В — фары с маркировкой «ОСВАР» на рас-
сеивателе; h — высота центра ближнего света фар на автомобиле; V —V — ось автомобиля.
Указатели поворота и аварийной сигнализации. На автомобиле уста-
новлен электронный прерыватель указателей поворота и аварийной сигнализа-
ции, обеспечивающий также контроль за исправностью сигнальных ламп.
Если при включении указателей поворота лампа сигнализатора поворота
мигает с двойной частотой, то это указывает на неисправность лампы одного из
указателей поворота с правой или левой стороны автомобиля (отсутствие кон-
такта или перегорание).
Если лампа сигнализатора поворота не горит, а лампы указателей поворота
исправны, то необходимо проверить исправность лампы сигнализатора.
Если при включении указателей поворота их лампы и лампа сигнали-
затора не горят, это означает, что неисправен предохранитель или пре-
рыватель указателей поворота (или его цепь).
Задние фонари. На автомобилях устанавливаются задние фонари, вклю-
чающие огни: сигнала торможения, габаритного света (боковой и задний), ука-
зателя поворота, света заднего хода, противотуманного света, контурные.
Комплект звуковых сигналов 22.3721/221.3721 установлен под капотом на
верхней панели облицовки радиатора.
При необходимости, произвести подрегулировку звука сигнала. Для этого
надо ослабить контргайку винта, расположенного на задней стороне сигнала.
Поворотом винта в ту или другую сторону отрегулировать звук. Затянуть
контргайку.
8.6. ПРЕДОХРАНИТЕЛИ
Под капотом справа находится блок предохранителей БПР-4. Плавкая
вставка на 125А защищает цепь подогревателя воздуха.
Плавкая вставка на 60А защищает общую плюсовую цепь автомобиля.
Плавкая вставка на 40А защищает световую цепь автомобиля.
Плавкая вставка на 30А защищает цепь блока управления двигателем.
Слева под крышкой панели приборов установлены два блока плавких
предохранителей БПР-13. Ниже указаны величины предельной силы тока в
амперах и защищаемые ими цепи.
