Головные фары. Для замены ламп ближнего света и габаритного огня в
блок-фаре необходимо снять резиновую крышку 3 (рис. 8.4).

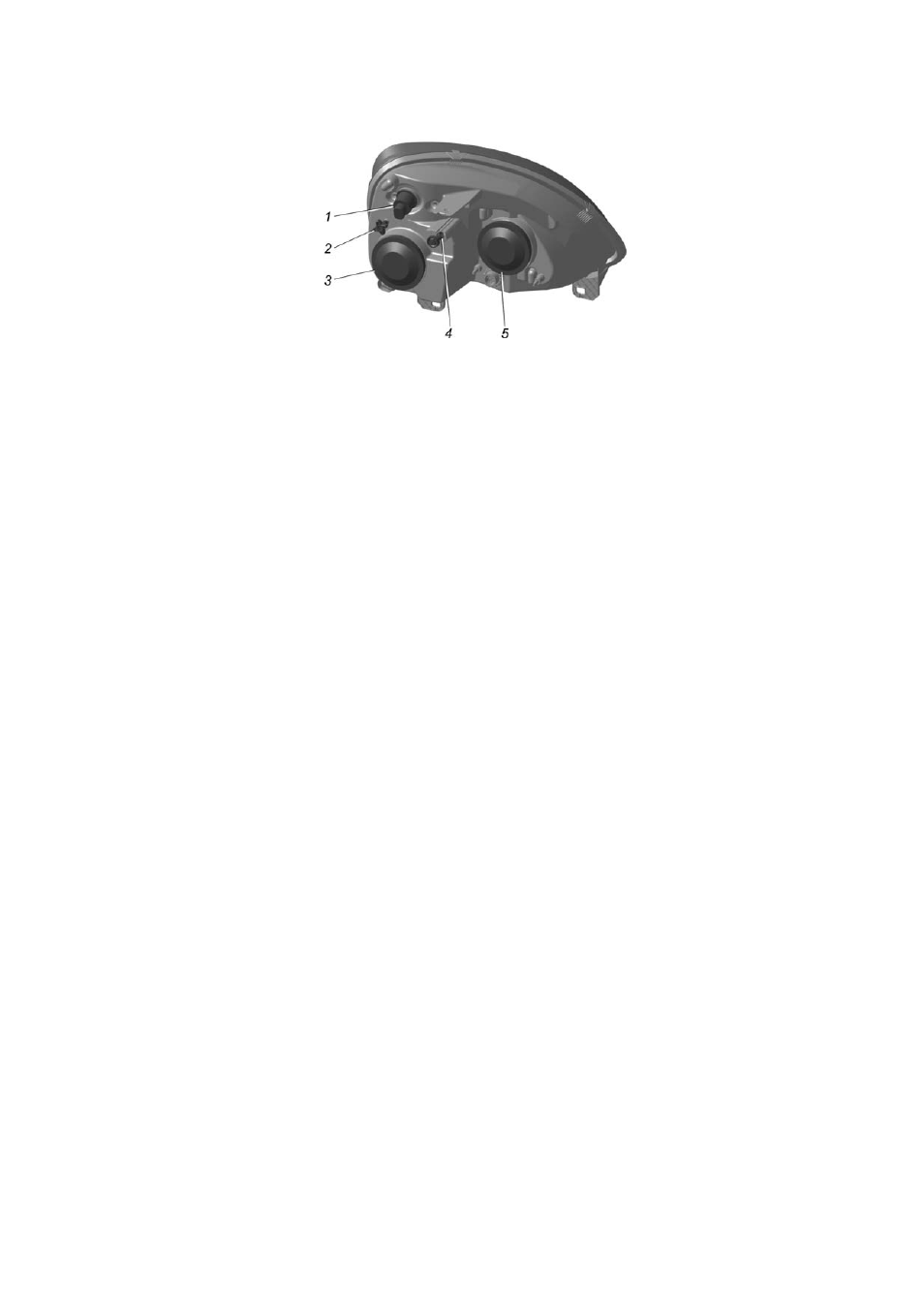

Рис. 8.4. Блок-фара:
1 – патрон указателя поворота; 2 – ручка регулировки пучка света в горизонтальной плоско-
сти; 3 и 5 – крышки; 4 – гнездо для регулировки пучка света в вертикальной плоскости
Для замены лампы дальнего света необходимо снять резиновую крышку 5.
Для замены лампы указателя поворота — вывернуть патрон указателя поворота
1.
Ручкой 2 регулируется направление пучка света в горизонтальной плоско-
сти. Регулировка направления пучка света в вертикальной плоскости осуществ-
ляется через гнездо 4 специальным шестигранным ключом или крестовой от-
верткой.
Дополнительная регулировка ближнего света в вертикальной плоскости в
зависимости от загрузки автомобиля осуществляется из салона с помощью ма-
ховичка блока управления корректора фар.
На ненагруженном автомобиле цифру «0» на маховичке необходимо со-
вместить с меткой «
∞»на корпусе блока управления корректором.
При полностью загруженном автомобиле необходимо совместить цифру
«4» на маховичке блока с меткой «
∞» на корпусе блока управления.
Регулировку фар необходимо производить в следующем порядке:
–
проверить давление воздуха в шинах. В случае необходимости довести
его до нормы;
–
установить ненагруженный автомобиль на ровную горизонтальную пло-
щадку на расстоянии 10 м от экрана (водитель остается за рулем) (рис. 8.5);
–
совместить цифру «0» на маховичке блока управления корректора фар с
меткой на корпусе блока;
–
включить ближний свет;
–
отрегулировать световые пучки ручками 2 (рис. 8.4) и через гнездо 4 по-
очередно для каждой фары.
Предупреждение. При установке в фару галогенной лампы запрещается касаться паль-
цами колбы во избежание снижения светового потока или разрушения колбы в процессе экс-
плуатации.
У отрегулированных фар горизонтальный участок светотеневой границы
должен совместиться с линией X—X (рис. 8.5А, 8.5В), наклонные участки све-
тотеневой границы должны соответствовать рис. 8.5А (с маркировкой на рас-
сеивателе «AL» и рис. 8.5В (с маркировкой на рассеивателе «ОСВАР»), а точки
