5. ОРГАНЫ УПРАВЛЕНИЯ И ПРИБОРЫ

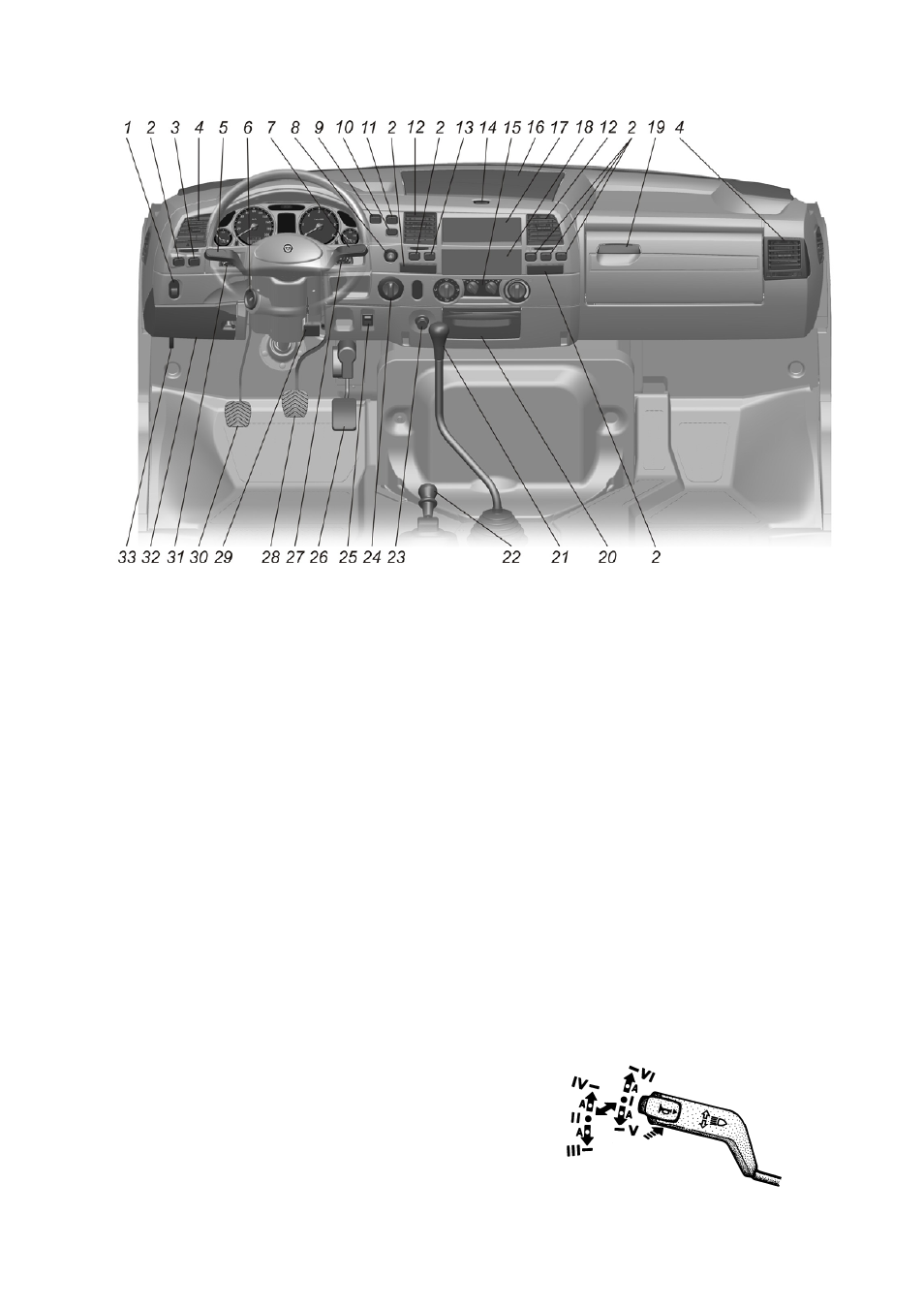

Рис. 5.1. Органы управления
Расположение органов управления автомобиля показано на рис. 5.1.
1 – маховичок блока управления корректором фар в зависимости от за-
грузки автомобиля (см. подраздел 8.5).
2 и 3 – заглушки.
4 – боковые вентиляционные решетки.
5 – рычаг переключателя указателей поворота, света фар и звукового
сигнала. Рычаг имеет шесть фиксированных положений – I, II, III, IV, V и VI и
четыре нефиксированных положения «А» (рис. 5.2).
Если рычаг переключателя находится в положении I, а ручка 24 централь-
ного переключателя света в положении II, то горит ближний свет фар. Перемес-
тив рычаг в положение II – горит дальний свет фар и загорается сигнализатор
синего цвета.
При неоднократном перемещении рычага переключателя из положения I
на себя вдоль рулевой колонки (положение нефиксируемое) происходит сигна-
лизация дальним светом фар. При нажатии на кнопку рычага (из любого его
положения) вдоль оси включается звуковой сигнал (без фиксации) – см. рис.
5.2.
Рис. 5.2. Положения рычага переключателя
указателей поворота и света фар
