28 – педаль рабочих тормозов.
29 – рукоятка механизма фиксации колонки рулевого управления
(рис. 5.10). При перемещении рукоятки на себя происходит ослабление фикса-
ции рулевой колонки, после чего рулевое колесо можно установить в удобное
для водителя положение и зафиксировать в этом положении, установив рукоят-
ку в исходное положение.

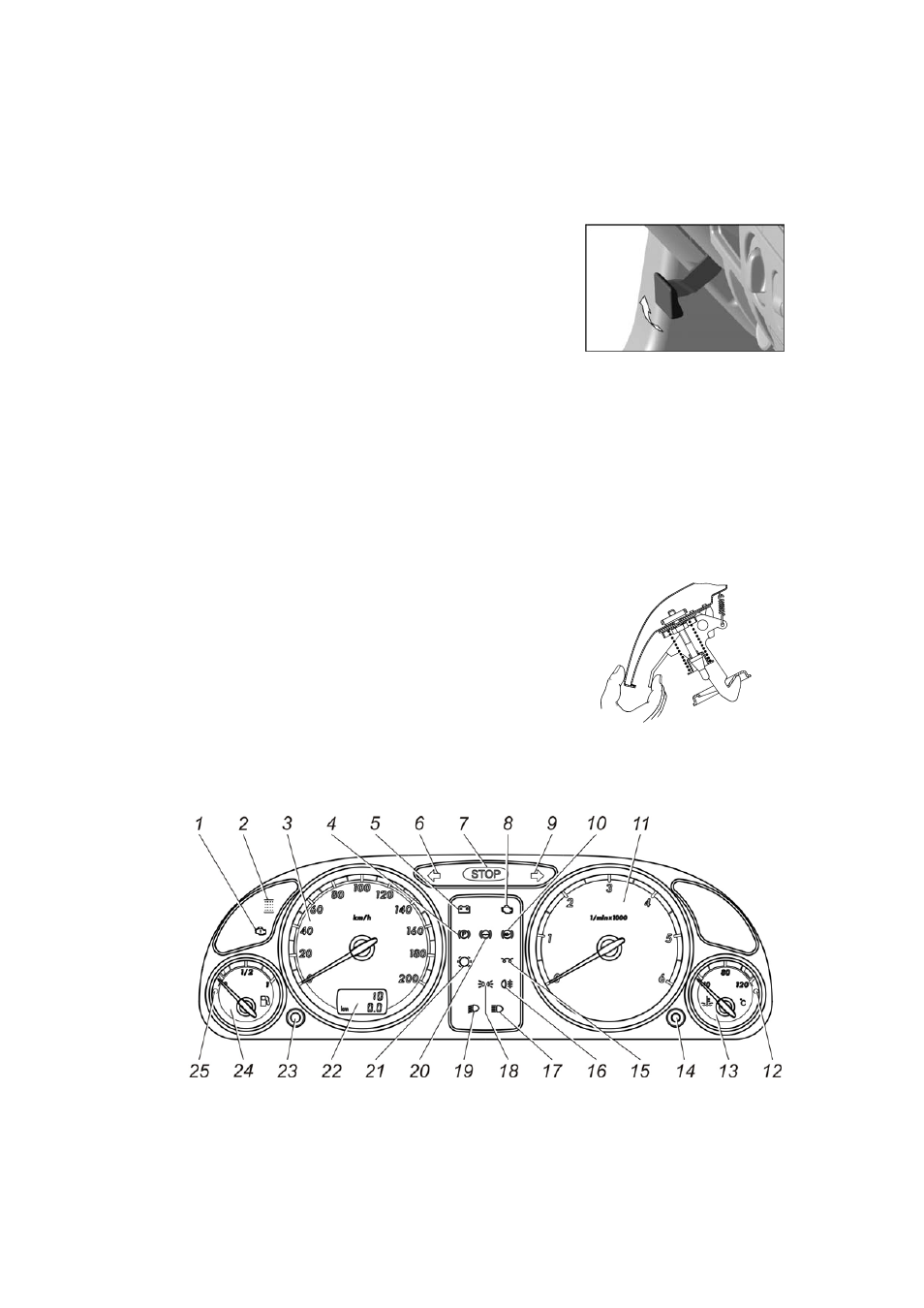

Рис. 5.10. Рукоятка механизма
фиксации рулевой колонки
30 – педаль сцепления.
31 – манометр переднего контура тормозов.
32 – блоки предохранителей.
33 – ручка привода замка капота. Для открывания капота нужно потя-
нуть ручку на себя, пока защёлка не откроет замок и капот немного приоткро-
ется, а затем снова передвинуть ручку вперёд до отказа. Для полного открыва-
ния капота необходимо нажать на крючок-предохранитель, установленный (за-
крепленный) на внутренней панели капота, в районе штыря капота (рис.
5.11 ) .
Рис. 5.11. Выведение из зацепления
предохранителя капота
Расположение приборов показано на рис. 5.12.
Рис. 5.12. Комбинация приборов
Комбинация приборов снабжена звуковым сигналом для дополнительного
информирования водителя о критичных и аварийных режимах работы основ-
ных систем автомобиля.
