16
Ru
Подключения
■ Аудиоплеер
y
•
Рекомендуется подключать коаксиальный цифровой выходной терминал CD-плеера к гнезду AV3.
•
Для подключения проигрывателя дисков с низкопроизводительной головкой МС к гнездам PHONO, используйте линейный
трансформатор мощности или усилитель головки МС.
•
Для снижения шума в сигнале подключите проигрыватель пластинок к терминалу GND данного аппарата.
В данном аппарате предусмотрено 8 входных гнезд
(FRONT L/R, CENTER, SURROUND L/R, SUR. BACK
и SUBWOOFER) для приема многоканальных
аналоговых сигналов. Если Ваш компонент для
воспроизведения, например DVD-проигрыватель или
SACD-проигрыватель, оснащен функцией вывода
многоканального аналогового звука, Вы можете
наслаждаться многоканальным звуком вплоть до 7.1-
канального эффекта. Для вывода многоканального
звука подключите выходные аудиогнезда компонента
для воспроизведения к гнездам MULTI CH INPUT на
данном аппарате, и установите “MULTI CH” в качестве
входного сигнала для данного аппарата. Подробная
информация о смене входных источников приведена на
стр. 22.
Примечания
•
При выборе “MULTI CH” в качестве источника, автоматически
отключается процессор цифрового звукового поля.
•
Поскольку аппарат не перенаправляет сигналы, поступающие
через гнезда MULTI CH INPUT, для компенсации отсутствующих
колонок, при использовании этой функции подключите по
крайней мере 5.1-канальную акустическую систему.
•
При переключении источника входного сигнала в положение
“MULTI CH”, изображения будут подаваться с компонента,
подключенного входу “AV1-6” или “V-AUX” (см. стр. 38). Если
DVD-проигрыватель не поддерживает вывод многоканального
цифрового сигнала, подключите его к данным входным гнездам.
Данный аппарат обладает более чем достаточной
мощностью для использования в домашних условиях.
Однако, если нужно повысить мощность,
подаваемую на выходные гнезда колонок, или при
необходимости использования другого усилителя,
подключите внешний усилитель к гнездам PRE OUT.
Каждое гнездо PRE OUT выводит сигналы того же
канала, что и соответствующие гнезда SPEAKERS.
Примечание
•
При выполнении подключений к гнездам PRE OUT не
подключайте оборудование к гнездам SPEAKERS.
Выходные гнезда на подключенном внешнем компоненте
Источники входного сигнала/
гнезда данного аппарата
Внешние компоненты
Выходные гнезда
Внешние компоненты с оптическим
цифровым выходом
Оптический цифровой
выход
AV 1 (TV)
OPTICAL
AV 4
OPTICAL
Внешние компоненты с
коаксиальным цифровым выходом
Коаксиальный
цифровой выход
AV 2
COAXIAL
AV 3 (CD)
COAXIAL
Внешние компоненты с аналоговым
аудиовыходом
Аналоговый
аудиовыход
AV 5
AUDIO
AV 6
AUDIO
AUDIO 1
AUDIO
AUDIO 2
AUDIO
Проигрыватель дисков
Аналоговый аудиовыход
PHONO
PHONO
Информация о выходных аудио/видеотерминалах
В числе аналоговых аудио- и видеосигналов, подаваемых на данный аппарат через входные
терминалы, через гнезда AV OUT и AUDIO OUT будут выводиться аудио/видеосигналы выбранных
источников сигнала. Вывод входного сигнала HDMI, входного сигнала COMPONENT VIDEO или
входного цифрового аудиосигнала невозможен.
При использовании гнезда AV OUT: подключите внешний компонент к композитному или
аналоговому аудиотерминалу.
При использовании гнезда AUDIO OUT: подключите внешний компонент к аналоговому аудиотерминалу.

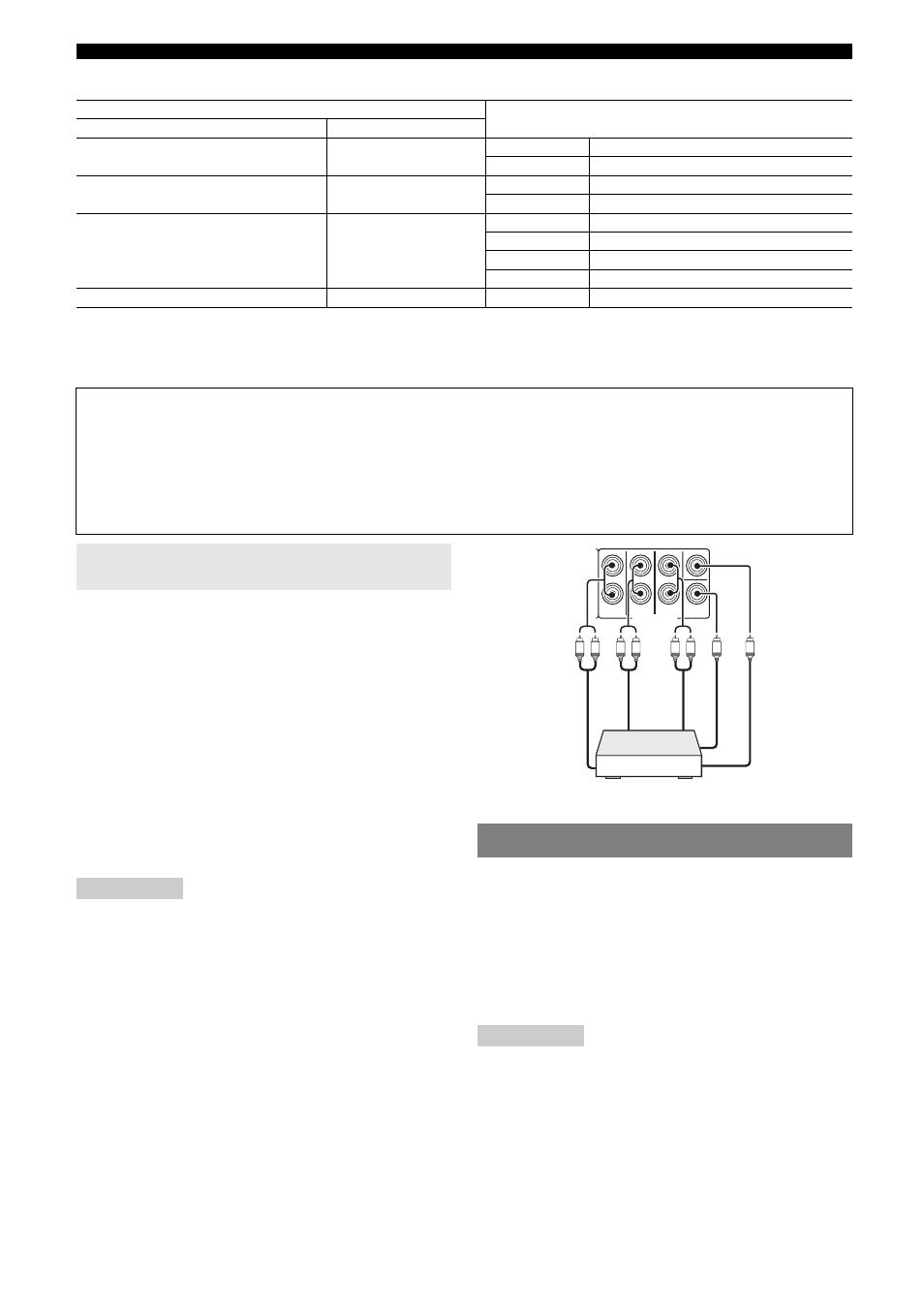

Подключение многоформатного
проигрывателя или внешнего декодера
Подключение внешнего усилителя
FRONT
SURROUND
SUR.BACK
SUBWOOFER
MULTI CH INPUT
CENTER
L
R
L
R
L
R
Вы
хо
д
тыло
во
го
ок
ру
жа
юще
го
звуча
ни
я
Вы
хо
д
ок
ру
жа
юще
го
звуча
ни
я
Фронталь
ный
вых
о
д
Вых
о
д
сабв
у
фера
Централь
ный
вых
о
д
Многоформатный проигрыватель/внешний
декодер (7.1-канальный выход)
