5
Ru
Названия компонентов и их функции
Ру
сс
кий
ВВЕДЕНИ
Е
ДОПОЛНИТЕЛЬНАЯ
ИНФОРМАЦИ
Я
ПРИЛОЖЕНИЕ
ПОДГОТОВКА
ОСНО
ВН
ЫЕ
ОПЕР
АЦИИ
ДО
ПОЛН
И
ТЕЛЬН
Ы
Е
ОПЕ
РАЦИИ
a
DOCK терминал
Для подключения дополнительной универсальной док-
станции Yamaha iPod (YDS-11) или беспроводного
Bluetooth-приемника аудиосигнала (YBA-10)
(см. стр. 17).
b
HDMI OUT/HDMI 1-4 терминалы
Для подключения HDMI-совместимого видеомонитора
или внешних компонентов к входам HDMI 1-4
(см. стр. 15).
c
ANTENNA гнезда
Для подключения к поставляемым антеннам FM и AM
(см. стр. 18).
d
SPEAKERS терминалы
Для подключения правой и левой фронтальных
колонок, центральной колонки, колонок окружающего
звучания и тыловых колонок окружающего звучания
(см. стр. 11). Подключите колонки присутствия
(см. стр. 11) или колонки для Zone2 (см. стр. 50) к
терминалам EXTRA SP.
e
REMOTE IN/OUT гнездо
Для подключения к внешним компонентам, которые
поддерживают функцию ДУ (см. стр. 17).
f
TRIGGER OUT гнездо
Для подключения внешнего терминала с терминалом
триггерного входа для управления им вместе с данным
аппаратом. Например, при подключении
электрического экрана, поддерживающего триггерный
вход, он будет открываться и закрываться вместе с
операциями источника входного сигнала, выбранного в
данном аппарате.
g
AV 1-6 гнезда
Для подключения внешних компонентов к аудио/
видеовходам 1-6 (см. стр. 15).
h
PHONO гнезда
Подключение проигрывателя пластинок (см. стр. 16).
i
AV OUT гнезда
Вывод аудио/видеосигналов с выбранного источника
аналогового сигнала на внешний компонент
(см. стр. 16).
j
AUDIO 1/2 гнезда
Для подключения внешних компонентов к аудиовходам
1-2 (см. стр. 16).
k
MONITOR OUT гнездо
Вывод видеосигналов с данного аппарата на
видеомонитор, например, на телевизор (см. стр. 14).
l
MULTI CH INPUT гнезда
Подключение проигрывателя, поддерживающего
многоканальный вывод (см. стр. 16).
m
AUDIO OUT гнезда
Вывод аудиосигналов с выбранного источника
аналогового сигнала на внешний компонент
(см. стр. 16).
n
ZONE2 OUT гнезда
Вывод звука с данного аппарата на внешний усилитель,
установленный в другой зоне.
o
PRE OUT гнезда
Вывод многоканальных сигналов, содержащих до 7.1
каналов, на внешний усилитель (см. стр. 16).
p
Силовой кабель
Подключите данный кабель к настенной розетке
переменного тока (см. стр. 18).

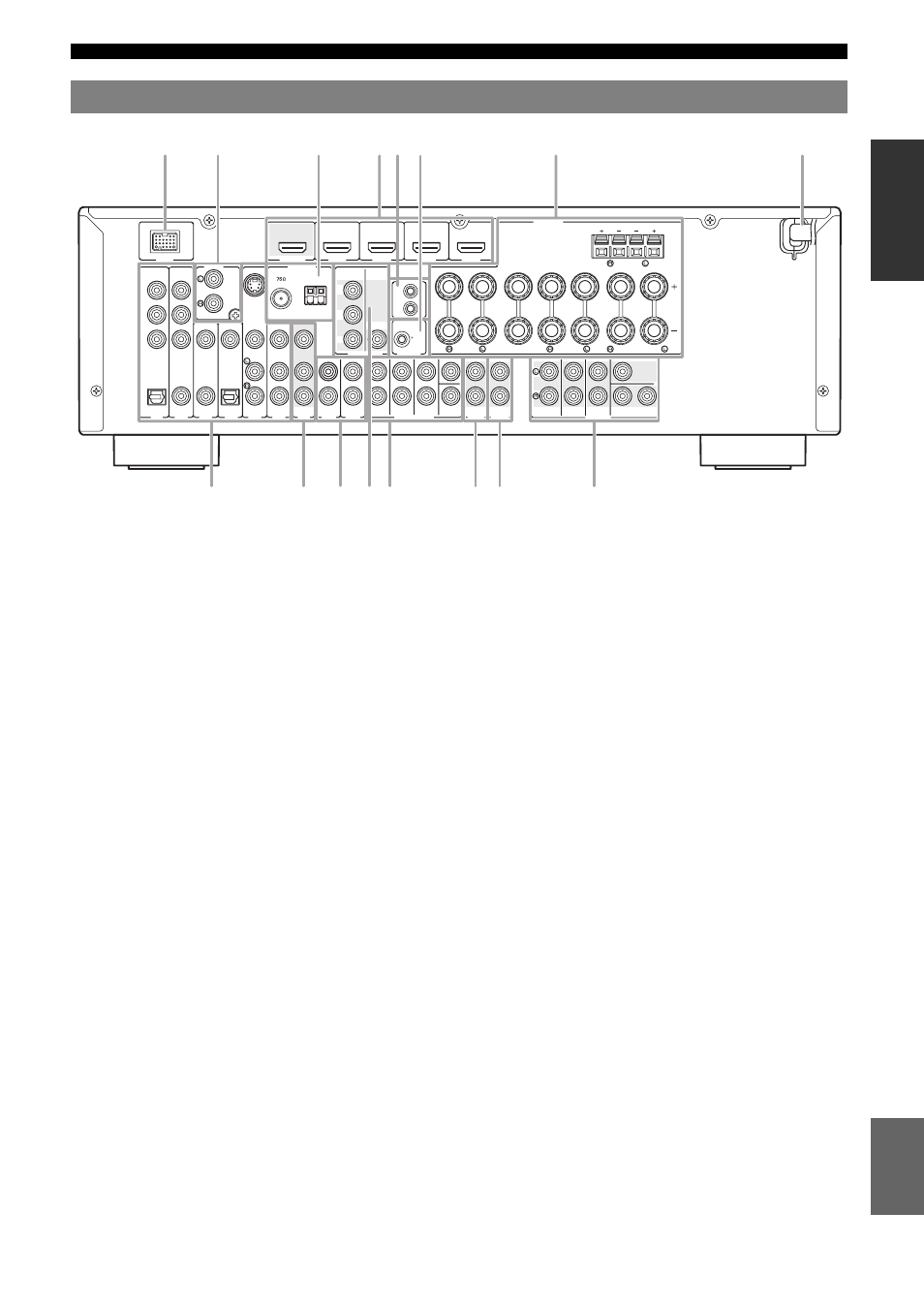

Задняя панель
PHONO
GND
S VIDEO
DOCK
COMPONENT
VIDEO
P
R
P
B
Y
OPTICAL
( TV )
AV 1
AV 2
COAXIAL
AV 3
(CD)
COAXIAL
OPTICAL
AV 4
AV 5
AV 6
AV
OUT
AUDIO1
AUDIO2
FRONT
SURROUND
SUR.BACK
SUBWOOFER
MULTI CH INPUT
AUDIO
OUT
ZONE2
OUT
FRONT
SURROUND
SUR. BACK
SUBWOOFER
PRE OUT
CENTER
VIDEO
HDMI
ANTENNA
UNBAL.
FM
GND AM
HDMI 1
(BD/DVD)
HDMI 2
HDMI 3
HDMI 4
VIDEO
IN
OUT
MONITOR OUT
TRIGGER OUT
12V
0.1A MAX.
FRONT
CENTER
SURROUND
SURROUND BACK/
BI-AMP
SPEAKERS
EXTRA SP
ZONE2/PRESENCE
1
2
CENTER
P
R
P
B
Y
REMOTE
COMPONENT
VIDEO
OUT
a
b
d
e f
g
i
l
m n
o
p
c
k
j
h
