12
Ru
Подключения
■ Подключение к терминалам FRONT, CENTER,
SURROUND и SURROUND BACK/BI-AMP
1
Удалите изоляцию на длине примерно 10 мм
на конце каждого провода колонки, а затем
скрутите оголенные провода во избежание
короткого замыкания.
2
Ослабьте головку, вставьте скрученные
оголенные провода в отверстие и
затяните головку.
■ Подключение к терминалам EXTRA SP
1
Нажмите защелку вниз и вставьте оголенный
конец кабеля колонки в отверстие в терминале.
y
•
Можно подключить колонки присутствия (см. стр. 11) или колонки
второй зоны (Zone2) (см. стр. 50) к терминалам EXTRA SP.
2
Отпустите защелку для закрепления провода.
К данному аппарату можно подключить колонки,
поддерживающие соединения двухканального усиления.
Для подключения колонок посредством соединения
двухканального усиления выполните подключение их к
гнездам FRONT и терминалам SURROUND BACK/BI-
AMP, как показано на рисунке.
Для активации соединения двухканального усиления
подключите силовой кабель к розетке переменного
тока, вызовите меню ADVANCED SETUP и установите
значение “ON” для параметра “BI AMP” (см. стр. 55).

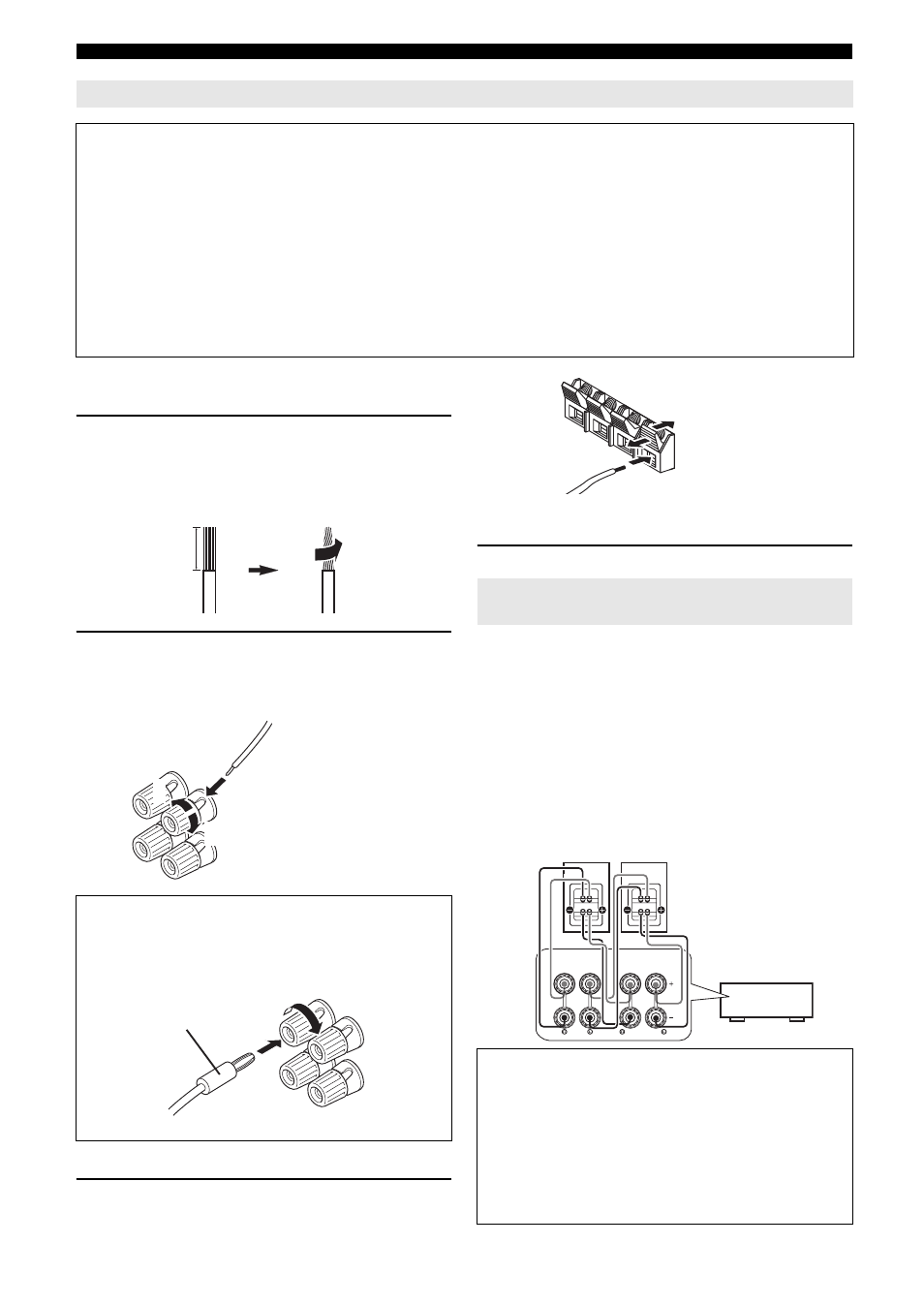

Подключение кабеля колонки
Предупреждение
•
Кабель колонок обычно состоит из пары параллельных изолированных проводов. Для обозначения полярности один
из кабелей окрашен в другой цвет или имеет полоски. Подключите один конец окрашенного/полосатого кабеля к
терминалу “+” (красному) данного аппарата, а другой конец - к такому же терминалу колонки, и подключите один
конец другого кабеля к терминалу “–” (черному) данного аппарата, а другой конец - к такому же терминалу колонки.
•
Перед подключением колонок убедитесь, что силовой кабель отключен.
•
Не позволяйте оголенным проводам колонок соприкасаться друг с другом или с любой металлической частью
аппарата. Это может привести к повреждению аппарата и/или колонок. В случае короткого замыкания цепи,
при включении данного аппарата на дисплее передней панели появится сообщение “CHECK SP WIRES!”.
•
Используйте колонки с магнитным экраном. Если изображение на мониторе по прежнему будет искажено даже
в случае использования колонок с магнитным экраном, разместите колонки дальше от монитора.
•
Используйте колонки с импедансом 6 Ом или больше.
Подключение вилки штекерного типа
(Кроме моделей для России и Азии)
Затяните головку и вставьте вилку штекерного
типа в торец гнезда.
10 мм
1
2
3
Красный:
положительный (+)
Черный:
отрицательный (–)
Банановый штекер
Использование соединений
двухканального усиления
Предупреждение
Перед выполнением соединений двухканального
усиления отключите все держатели или кабели,
соединяющие низкочастотный динамик с
высокочастотным динамиком. Более подробная
информация приведена в инструкции к колонкам.
При выполнении соединений двухканального
усиления перед соединением кабелей колонки
убедитесь, что держатели или кабели подключены.
Красный:
положительный (+)
Черный:
отрицательный (–)
SURROUND BACK/
BI-AMP
FRONT
Фронтальные колонки
Правая
Левая
Данный
аппарат
