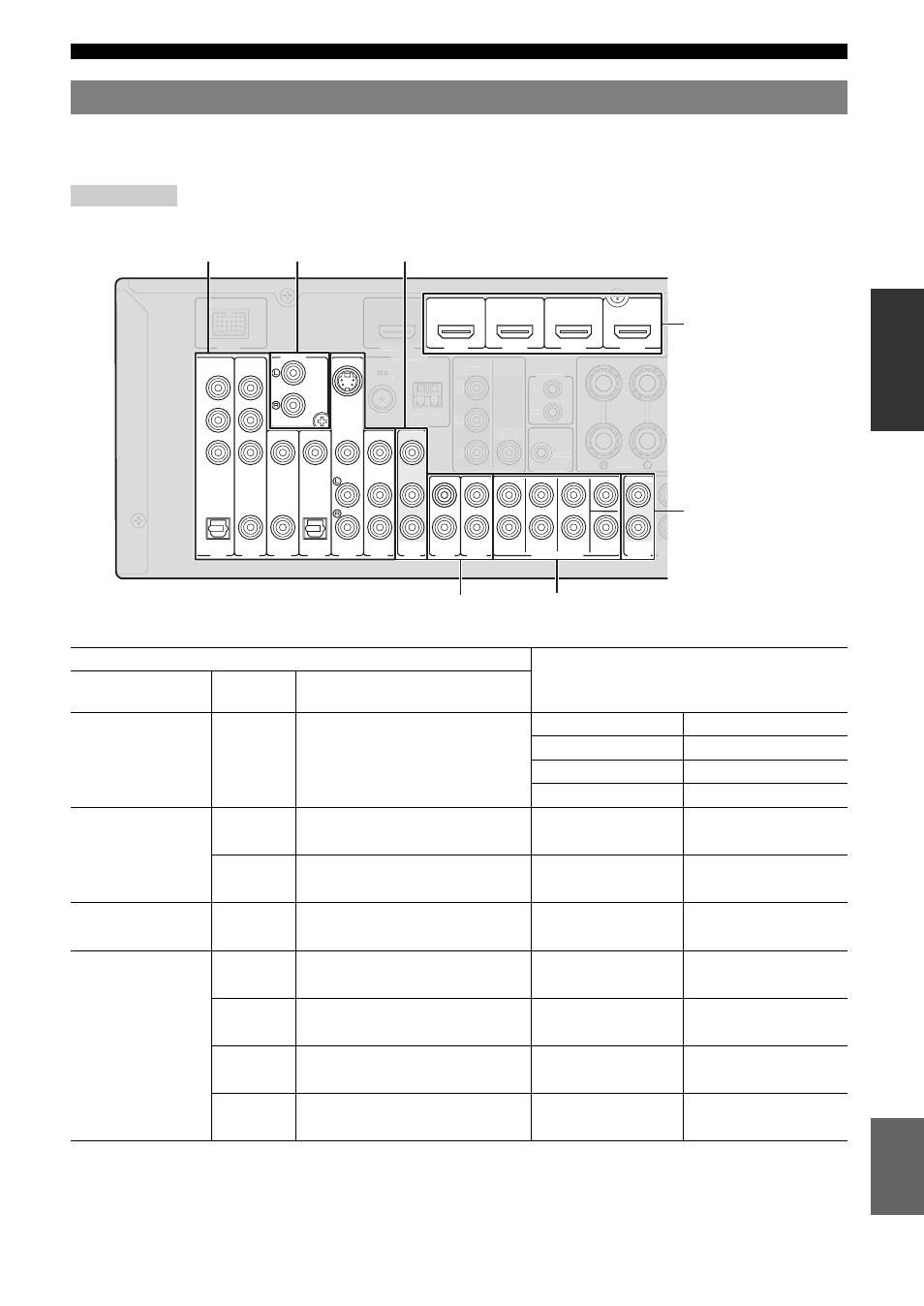

Данный аппарат оснащен входными и выходными терминалами для соответствующих источников
входных и выходных сигналов. Он позволяет воспроизводить звук и изображение с источников входного
сигнала, выбранных с помощью дисплея передней панели или пульта ДУ.
Примечание
•
Убедитесь, что данный аппарат и другие компоненты отключены от розеток переменного тока.
■ Аудио и видеоплеер / Телеприставка
y
•
Источники входного сигнала, указанные в скобках, рекомендуется подключать к соответствующим гнездам. Если компонент совместим с функцией SCENE,
источник входного сигнала можно переключить на этот компонент с помощью одной клавиши, используя функцию SCENE (см. стр. 22).
•
Можно необходимым образом изменить название источника входного сигнала, отображаемое на дисплее передней панели или на
экранном меню видеомонитора (см. стр. 48).
•
См. стр. 50 для получения информации об использовании терминалов ZONE2 OUT.
Подключение других компонентов
Выходные гнезда на подключенном внешнем компоненте
Источники входного сигнала/
гнезда данного аппарата
Внешние
компоненты
Сигналы
Выходные гнезда
Внешние
компоненты с
выходом HDMI
Аудио/
видео
Выход HDMI
HDMI 1 (BD/DVD)
HDMI 1
HDMI 2
HDMI 2
HDMI 3
HDMI 3
HDMI 4
HDMI 4
Внешние
компоненты с
компонентным
видеовыходом
Аудио
Оптический цифровой выход
AV 1 (TV)
OPTICAL
Видео
Компонентный видеовыход
COMPONENT VIDEO
Аудио
Коаксиальный цифровой выход
AV 2
COAXIAL
Видео
Компонентный видеовыход
COMPONENT VIDEO
Внешние компоненты
с выходом S-video
Аудио
Аналоговый аудиовыход
AV 5
AUDIO
Видео
Выход S-video
S VIDEO
Внешние
компоненты с
композитным
видеовыходом
Аудио
Коаксиальный цифровой выход
AV 3 (CD)
COAXIAL
Видео
Композитный выход
VIDEO
Аудио
Оптический цифровой выход
AV 4
OPTICAL
Видео
Композитный выход
VIDEO
Аудио
Аналоговый аудиовыход
AV 5
AUDIO
Видео
Композитный выход
VIDEO
Аудио
Аналоговый аудиовыход
AV 6
AUDIO
Видео
Композитный выход
VIDEO
PHONO
GND
S VIDEO
COMPONENT
VIDEO
P
R
P
B
Y
OPTICAL
( TV )
AV 1
AV 2
COAXIAL
AV 3
(CD)
COAXIAL
OPTICAL
AV 4
AV 5
AV 6
AV
OUT
AUDIO1
AUDIO2
FRONT
SURROUND
SUR.BACK
SUBWOOFER
MULTI CH INPUT
AUDIO
OUT
VIDEO
HDMI 1
(BD/DVD)
HDMI 2
HDMI 3
HDMI 4
MONITOR OUT
TRIGGER OUT
CENTER
DOCK
ZO
O
HDMI
ANTENNA
UNBAL.
FM
GND AM
VIDEO
IN
OUT
MONITOR OUT
TRIGGER OUT
12V
0.1A MAX.
FRONT
P
R
P
B
Y
REMOTE
COMPONENT
VIDEO
OUT
Аудио / видео вход
(AV 1-6)
Аудио / видео выход (AV OUT)
Аудиовход (AUDIO 1-2)
Вход HDMI
(HDMI 1-4)
Аудиовыход
(AUDIO OUT)
Многоканальный аудиовход (MULTI CH)
Звуковой вход
(PHONO)
