Подключите видеомонитор, например, телевизор или проектор, к выходному терминалу данного
аппарата. Можно выбрать один из следующих трех типов в соответствии с форматом входного сигнала,
поддерживаемым данным видеомонитором.
Примечание
•
Убедитесь в том, что аппарат и видеомонитор не подключены к розеткам переменного тока.
■ Для подключения видеомонитора HDMI
■ Для подключения компонентного
видеомонитора
Примечание
•
Через компонентный выходной терминал выводятся только
видеосигналы, подаваемые с данного аппарата через
компонентный входной терминал.
■ Для подключения композитного
видеомонитора
Примечание
•
Через композитный выходной видеотерминал выводятся
только видеосигналы, подаваемые с данного аппарата через
композитный входной видеотерминал.
Для вывода звука телевизора через данный
аппарат, выполните подключения между AV-
входом 1-6 и выходным аудиотерминалом.
Если телевизор поддерживает вывод оптического
цифрового сигнала, рекомендуется использовать
AV-вход 1. Подключение к AV-входу 1 позволит
переключать источник входного сигнала,
подаваемого на AV-вход 1 с помощью всего одной
клавиши, используя функцию SCENE (см. стр. 22).

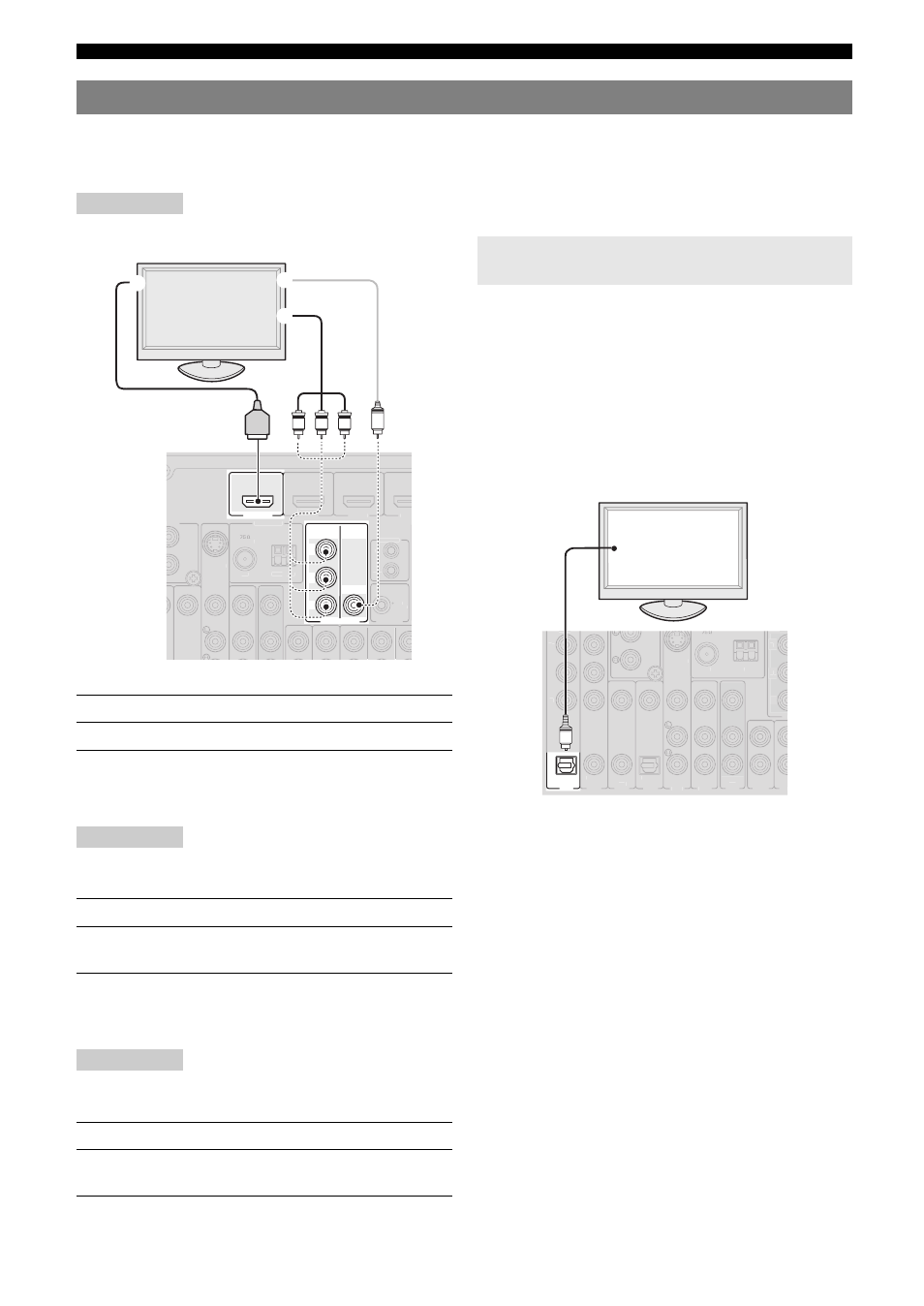

Подключение ТВ-экрана или проектора
Гнезда на компонентах
Гнезда на аппарате
a Вход HDMI
HDMI OUT
Гнезда на компонентах
Гнезда на аппарате
b Компонентный
видеовыход
MONITOR OUT
(COMPONENT VIDEO)
Гнезда на компонентах
Гнезда на аппарате
c Видеовход
(композитный)
MONITOR OUT (VIDEO)
HDMI
VIDEO
MONITOR OUT
P
R
P
B
Y
COMPONENT
VIDEO
OUT
ONO
GND
S VIDEO
ANTENNA
UNBAL.
FM
GND AM
HDMI 1
(BD/DVD)
HDMI 2
HDM
IN
OUT
TRIGGER OUT
12V
0.1A MAX.
REMOTE
HDMI
V
a
c
b
P
B
Y
P
R
Телевизор или проектор
Вывод звука телевизора через данный
аппарат
OPTICAL
( TV )
AV 1
GND
S VIDEO
VIDEO
P
R
P
B
Y
AV 2
COAXIAL
AV 3
(CD)
COAXIAL
OPTICAL
AV 4
AV 5
AV 6
AV
OUT
AUDIO1
AUD
VIDEO
UNBAL.
FM
GND AM
M
P
R
P
B
Y
O
Цифровой выход
(оптический)
Телевизор или проектор
