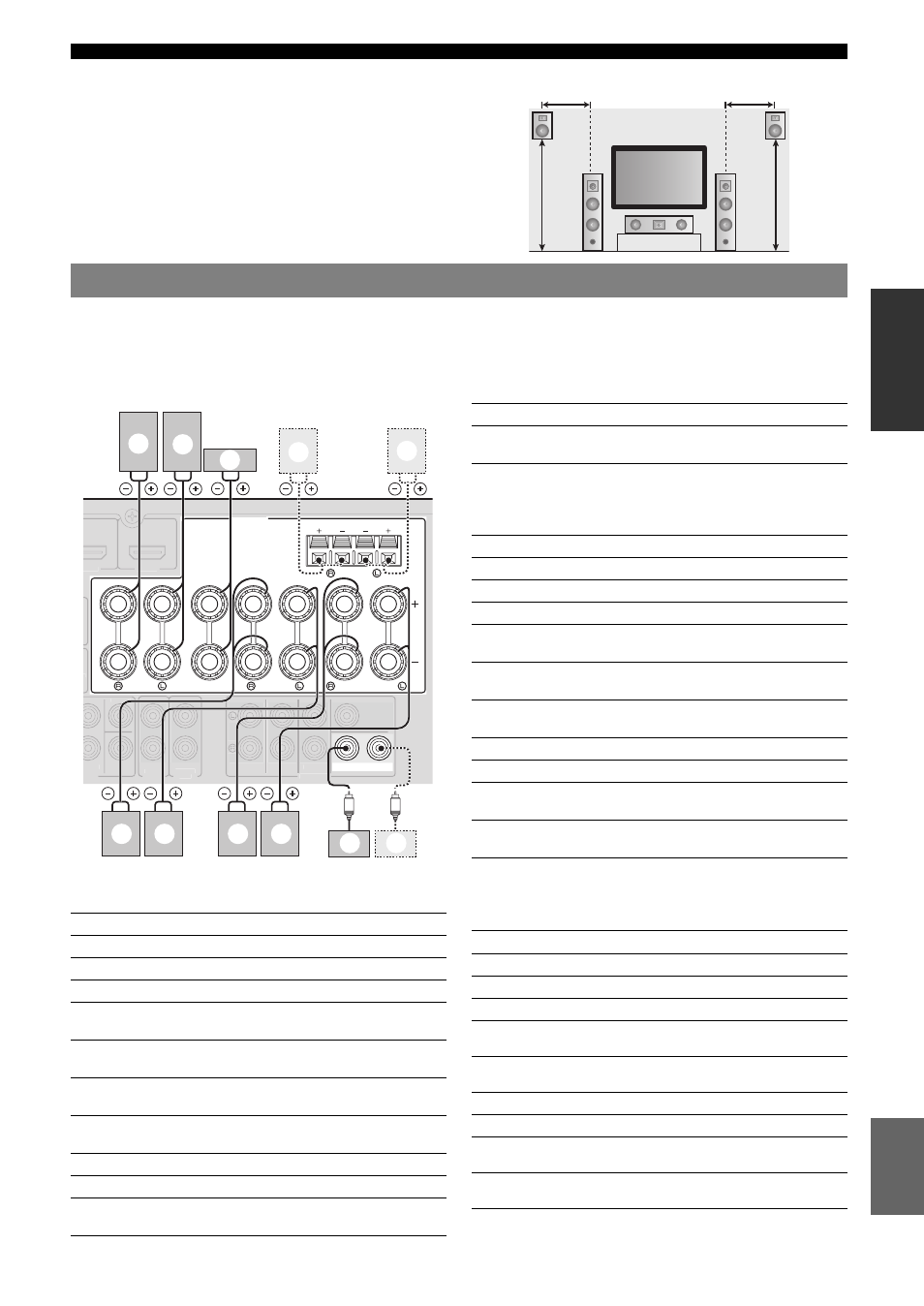

■ Левая и правая колонки присутствия (PL и PR)
Колонки присутствия расширяют звучание фронтальных
колонок с помощью дополнительных окружающих
эффектов, создаваемых программами звукового поля (см.
стр. 25). Рекомендуется использовать колонки присутствия,
особенно для звуковых эффектов программы звукового
поля CINEMA DSP. Для использования колонок
присутствия, подключите колонки к терминалам колонок
EXTRA SP, а затем установите параметр “Extra SP Assign”
в положение “Presence” (см. стр. 44).
При подключении колонок подключайте их к соответствующим терминалам следующим образом в
соответствии с расположением колонок.
y
•
Подключите дополнительные колонки присутствия или колонки Zone2 к (см. стр. 50) гнездам EXTRA SP.
•
Можно подключить до двух сабвуферов. При подключении двух сабвуферов через них будет выводиться один и тот же звук.
■ 7.1-канальный звук (с колонками
присутствия)
■ 6.1-канальный звук (При использовании
функции нескольких зон)
■ 5.1-канальный звук (При использовании
функции нескольких зон)
FR
PR
PL
C
FL
от 0,5 до 1 м
от 0,5 до 1 м
1,8 м
1,8 м
Подключение колонок
Колонки
Гнезда на аппарате
a Фронтальная левая колонка
FRONT (L)
b Фронтальная правая колонка
FRONT (R)
c Центральная колонка
CENTER
d Левая колонка окружающего
звучания
SURROUND (L)
e Правая колонка
окружающего звучания
SURROUND (R)
f Левая тыловая колонка
окружающего звучания
SURROUND
BACK/BI-AMP (L)
g Правая тыловая колонка
окружающего звучания
SURROUND
BACK/BI-AMP (R)
h Сабвуфер 1
SUBWOOFER 1
i Сабвуфер 2 (дополнительный)
SUBWOOFER 2
j Левая колонка присутствия
(дополнительная)
EXTRA SP (L)
SUBWOOFER
FRONT
CENTER
SURROUND
SURROUND BACK/
BI-AMP
SPEAKERS
EXTRA SP
ZONE2/PRESENCE
1
2
R.BACK
SUBWOOFER
NPUT
AUDIO
OUT
ZONE2
OUT
FRONT
SURROUND
SUR. BACK
PRE OUT
CENTER
DMI 3
HDMI 4
X.
SPEAKERS
CENTER
e
d
b
a
k
j
c
g
f
h
i
k Правая колонка присутствия
(дополнительная)
EXTRA SP (R)
Колонки
Гнезда на аппарате
a Фронтальная левая колонка
FRONT (L)
b Фронтальная правая колонка
FRONT (R)
c Центральная колонка
CENTER
d Левая колонка окружающего
звучания
SURROUND (L)
e Правая колонка
окружающего звучания
SURROUND (R)
f Тыловая колонка
окружающего звучания
SURROUND
BACK/BI-AMP (L)
h Сабвуфер 1
SUBWOOFER 1
i Сабвуфер 2 (дополнительный)
SUBWOOFER 2
j Zone2 левая колонка
(дополнительная)
EXTRA SP (L)
k Zone2 правая колонка
(дополнительная)
EXTRA SP (R)
Колонки
Гнезда на аппарате
a Фронтальная левая колонка
FRONT (L)
b Фронтальная правая колонка
FRONT (R)
c Центральная колонка
CENTER
d Левая колонка окружающего
звучания
SURROUND (L)
e Правая колонка
окружающего звучания
SURROUND (R)
h Сабвуфер 1
SUBWOOFER 1
i Сабвуфер 2 (дополнительный)
SUBWOOFER 2
j Zone2 левая колонка
(дополнительная)
EXTRA SP (L)
k Zone2 правая колонка
(дополнительная)
EXTRA SP (R)
Колонки
Гнезда на аппарате
