50
Ru
Данный аппарат позволяет сконфигурировать многозонную аудиосистему. Функция Zone2 позволяет
настроить данный аппарат для воспроизведения отдельных источников входного сигнала в основной зоне и во
второй зоне (Zone2). Используя поставляемый пульт ДУ, можно управлять аппаратом из второй зоны.
Для использования многозонных функций данного аппарата
требуется следующее дополнительное оборудование:
•
Приемник инфракрасного сигнала во второй зоне.
• Инфракрасный передатчик в основной зоне. Этот
передатчик передает инфракрасные сигналы с
пульта ДУ на CD-проигрыватель или DVD-
проигрыватель и т.п. в основной зоне через
приемник инфракрасного сигнала во второй зоне.
• Усилитель и колонки во второй зоне.
y
• Поскольку существует много методов подключения и
использования данного аппарата в многозонной системе,
рекомендуется обратиться к ближайшему авторизованному
дилеру Yamaha или в сервисный центр относительно подключений
Zone2, наиболее полно отвечающих вашим требованиям.
• Некоторые модели Yamaha можно подключить напрямую к гнездам
REMOTE данного аппарата. Для этих изделий использование передатчика
инфракрасного сигнала может не понадобиться. Таким образом можно
подключить до 6 компонентов Yamaha, как показано на рисунке ниже.
Подключите следующим образом к данному аппарату
усилитель/ресивер во второй зоне и другие компоненты.
Примечание
• Во избежание неожиданного шума, НЕ используйте функцию
Zone2 с CD-дисками, записанными в системе DTS.
Подключите колонки во второй зоне к
терминалам EXTRA SP, а затем установите
параметр “Extra SP Assign” в положение “Zone2”
(см. стр. 44).
y
• Можно использовать колонки, подключенные к терминалам
колонки EXTRA SP, в качестве системы фронтальных колонок
другой зоны. Установите параметр “Extra SP Assign” в
положение “Zone2” (см. стр. 44).
• При использовании внутренних усилителей для колонок Zone2,
можно настроить уровень громкости и установить начальную
громкость и максимальную громкость колонок Zone2 (см.
стр. 49).
Использование многозонной конфигурации
В Zone2 может быть послан только аналоговый сигнал. Если необходимо вывести звук из Zone2,
подключите внешний компонент к AV5-6 или AUDIO1-2 с помощью аналогового подключения. Например,
если нужно вывести звук с проигрывателя HDMI DVD в Zone2, необходимо подключить данный
компонент к этому аппарату одновременно с помощью подключения HDMI и аналогового подключения.

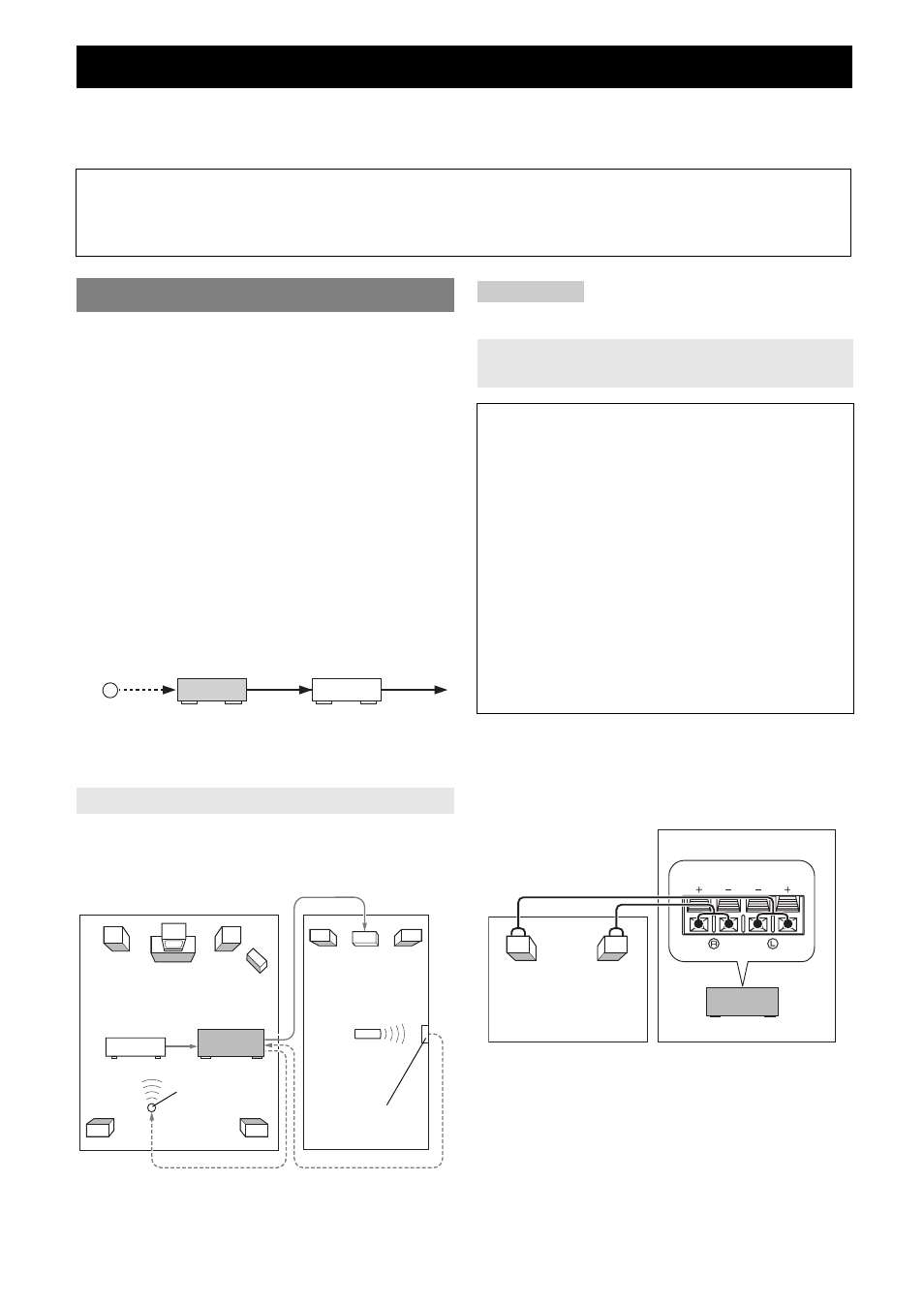

Подключение Zone2
Использование внешнего усилителя
OUT IN
REMOTE
IN
REMOTE
OUT
REMOTE
Данный
аппарат Компонент Yamaha Приемник
инфракрасного
сигнала
К гнезду REMOTE IN
Передатчик
инфракрасного
сигнала
DVD-
проигрыватель и др.
Усилитель
Пульт ДУ
Вторая зона
(Zone2)
Основная зона
Данный аппарат
От гнезд ZONE2 OUT
Приемник
инфракрасного
сигнала
От гнезда REMOTE OUT
Использование внутреннего усилителя
аппарата
Важное предупреждение по безопасности
Гнезда колонки EXTRA SP данного аппарата не
должны подключаться к селекторному устройству
пассивных громкоговорителей или более чем к
одному громкоговорителю на канал.
Подключение к селекторному устройству
пассивных громкоговорителей или нескольким
колонкам на канал может создать нагрузку со
слишком низким импедансом и привести к
повреждению усилителя. Для правильного
использования смотрите инструкцию по
эксплуатации.
Строго соблюдайте условия минимального
импеданса колонок для всех каналов. Данная
информация указана на задней панели аппарата.
EXTRA SP ZONE2/PRESENCE
Вторая зона
(Zone2)
Данный аппарат
Основная зона
