17
Подготовка к работе
Подключение RS-70 к внешнему оборудованию
Инструмент не содержит встроенного усилителя и громкоговорителей. Чтобы
услышать звук необходимо подключить его к микшеру, мониторам и стерео системе,
либо воспользоваться наушниками.

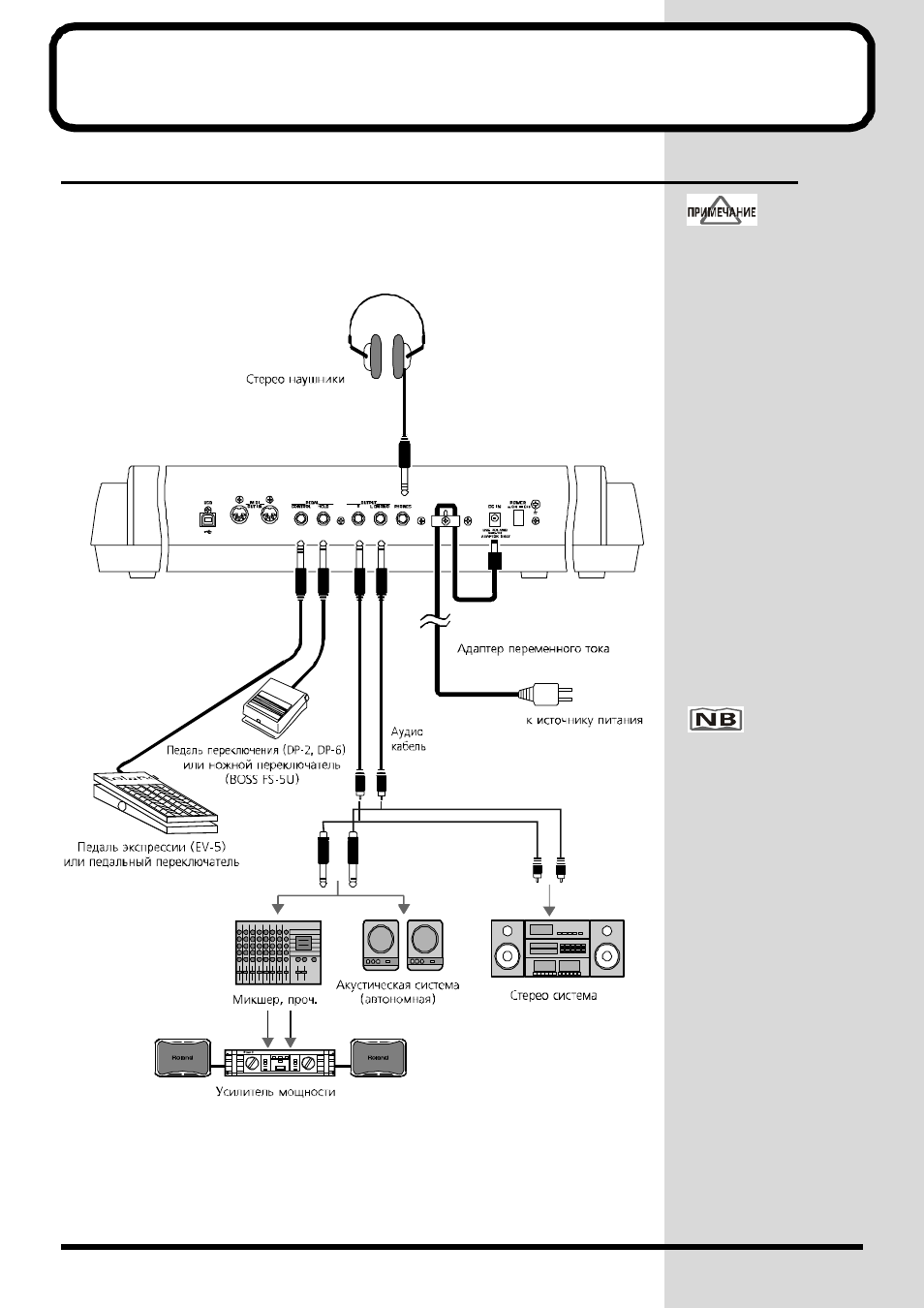

Выполните соединения, как показано на рисунке
fig.q01-01.e
1. Прежде чем выполнять соединения выключите мощность на всех устройствах.
2. Соедините адаптер с RS-70, затем включите его другой конец в розетку
3. Выполните соединения RS-70 с внешними устройствами, как показано на
рисунке.
• Чтобы не допустить пов-
реждения акустической
системы или других уст-
ройств установите мини-
мальный уровень гром-
кости и выключите мощ-
ность на всех устройст-вах
прежде чем выпол-нять
соединения.
• Во избежание случайной
отстыковки силового
шнура, а также излиш-ней
нагрузки на контакт-ную
часть адаптера за-
фиксируйте шнур на яко-ре,
как показано на ри-сунке.
• Допускается подключ-ение
только предусмот-ренного
типа педали экспрессии
(EV-5; продается отдельно).
Подключение педали
экспрессии другого типа
может привести к выходу
инструмента из строя.
• Аудио кабели, MIDI-кабели
и стерео науш-ники не
входят в комп-лект
поставки.
• Для полноценного
воспроизведения звуков
RS-70 рекомендуется
использовать стерео
усилитель и
стереофоническую
акустическую систему.
Если Вы используете
монофоническую систему,
подключите ее к гнезду
выхода L MONO.
• К гнезду CONTROL
PEDAL можно также
подключать педальные
переключатели.
