131
Использование внешнего MIDI-устройства
И
спо
ль
зо
ва
ни
е
вн
еш
-
не
го
MI
D
I-
ус
трой
ст
ва
* Коммутация трех и более MIDI-устройств с ипользованием
схемы IN J THRU J IN J THRU ..., может пивести к искаже-
нию MIDI-сигнала и сбою данных. В этом случае рекомен-дуется
использовать MIDI-патчер. MIDI-патчер - это уст-ройство,
позволяющее направить один поток MIDI-данных на большое
количество MIDI-устройств без ущерба для таких данных.
1. Прежде чем выполнять соединения отключите все устройства
от сетевого питания.
2. Ознакомившись с правилами “Подключения внешних
устройств“ (стр. 17), подключите звуковое устройство/систему
или наушники.
3. Соедините внешнее звуковое MIDI-устройство с MIDI-
кабелем, как показано далее.
4. Включите каждое устройство, соблюдая правила “Включения
питания“ (стр. 18).
Установка канала передачи
Выполнив подключение внешнего звукового MIDI-модуля, сов-
местите канал передачи данных клавиатуры с принимающими
каналами для каждой партии внешнего звукогенератора. Ниже
описывается пример настройки RS-70 в режиме патчей.
* При использовании RS-70 в режиме паттернов номера пар-тий и
каналов совпадают, если Вы не внесли изменений.
1. Нажмите [SYSTEM], чтобы зажегся индикатор.
2. С помощью PAGE/CURSOR [W]/[X], выберите “Patch Tx Ch.”
fig.r10-08_40
Для быстрого выбора группы “SYSTEM|MIDI&USB” (стp. 124),
удерживая [SHIFT], нажимайте PAGE/CURSOR [W]/[X].
3. Используя VALUE [-]/[+], модифицируйте значение.
Значение
1–16:
Музыкальные данные RS-70 передаются по выб-
ранному каналу.
RxCH: Музыкальные данные передаются по каналу, со-
ответствующему принимающему каналу (стр. 80)
партии.
OFF: Музыкальные данные не передаются.
Как правило, используется значение “RxCH”.
Для переключения партий на RS-70 во время исполнения можно
выбирать значение в диапазоне 1-16.
4. Нажмите [WRITE] для сохранения значений.
Более подробную информацию см. в рубрике “Установка системных
параметров“ (стр. 124).
Для отмены операции и возврата к предыдущей странице меню
нажмите [EXIT].
В данном случае при исполнении на клавиатуре RS-70 звуки
воспроизводятся одновременно встроенным звукогенератором
инструмента и внешним звуковым MIDI-модулем.
* Чтобы звук генерировался только внешним MIDI-модулем,
выключайте локальный контроль (Local control: OFF (стp. 133).
При выборе патча или ритм-набора номера банка и прог-раммы
передаются на внешний звуковой модуль, как пока-зано в
“Таблице соответствия номеров банка и прог-раммы“ (стр.
132). Эти сообщения обеспечивают переклю-чение звуков на
внешнем MIDI-модуле. Однако, при поступ-лении на внешний
модуль номера банка, для которого звук не предусмотрен,
происходит произвольная замена звука, либо звук не
воспроизводится вообще. Поэтому, целесооб-разно сначала
выбрать звуковую группу на внешнем моду-ле, затем передавать
только номер программы. Это позво-лит переключать звуки
внутри одной группы.
Чтобы передавался только номер программы, выключите “Tx Bnk
Sel“ (Передача сигнала выбора банка) (стр. 127).
Управление звукогенератором RS-
70 через внешнее MIDI-устройство
Теперь попробуйте управлять звукогенератором RS-70 с помо-щью
внешнего MIDI-устройства.

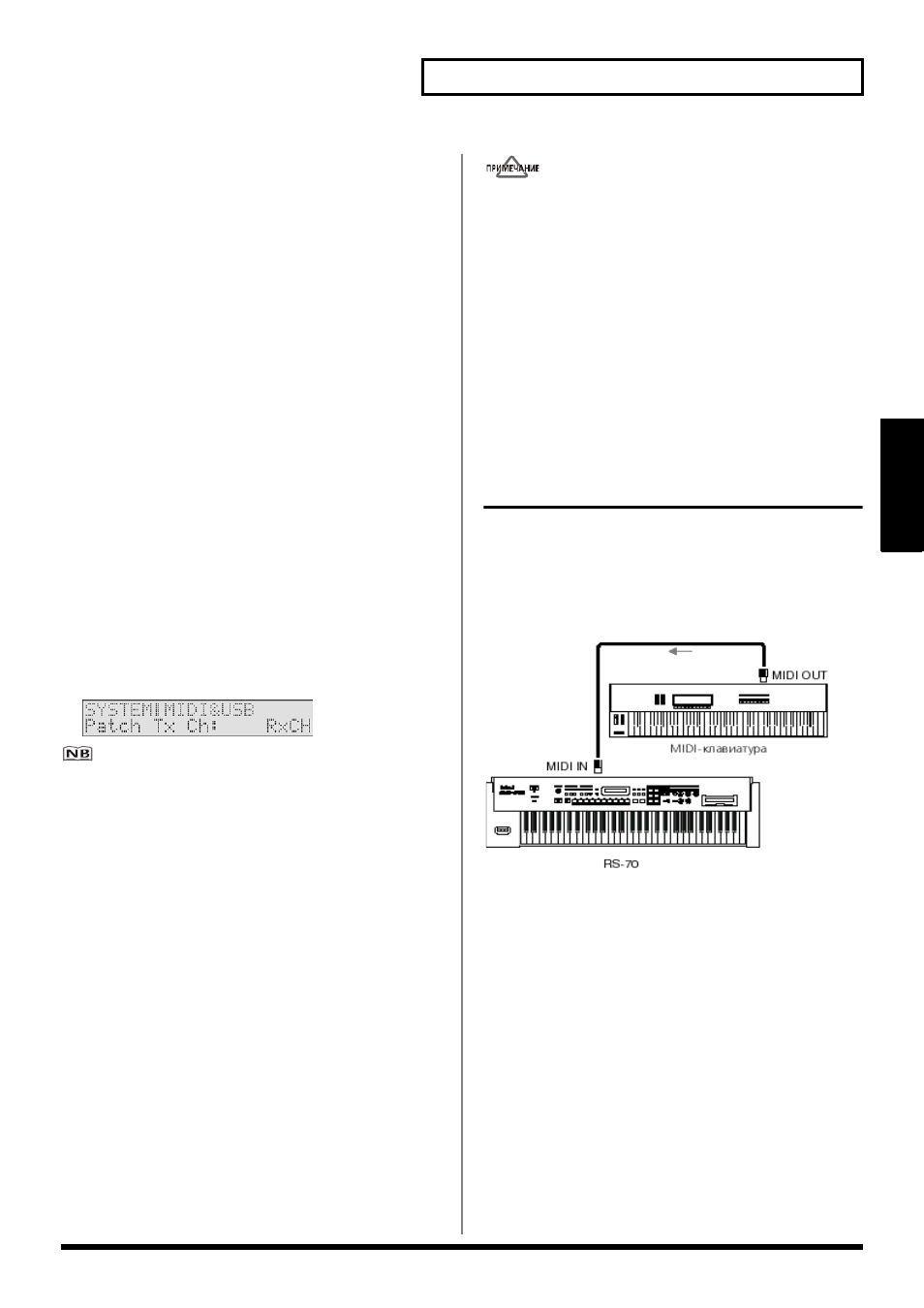

Подключение внешнего MIDI-
устройства
fig.r10-10.e
1. Предже чем выполнять коомутацию отключите питание на
всех устройствах.
2. Ознакомьтесь с правилами “Подключения внешних
устройств“ (стр. 117), подключите внешне устройство или
наушники.
3. Соедините внешнее MIDI-устройство с MIDI-кабелем, как
показано на схеме.
4. Включите каждое устройство, соблюдая правила “Включения
питания“ (стр. 18).
