132
Использование внешнего MIDI-устройства
Установка канала приема патча
Выполнив подключение внешнего MIDI-устройства, совместите
принимающий канал RS-70 с каналом передачи MIDI-устрой-ства.
Ниже описывается пример настройки RS-70 в режиме патчей.
* При использовании RS-70 в режиме паттернов номера пар-тий и
каналов совпадают, если Вы не внесли изменений.
1. Нажмите [SYSTEM], чтобы зажегся индикатор.
2. С помощью PAGE/CURSOR [W]/[X], выберите “Patch Rx Ch”
(канал приема данных патча).

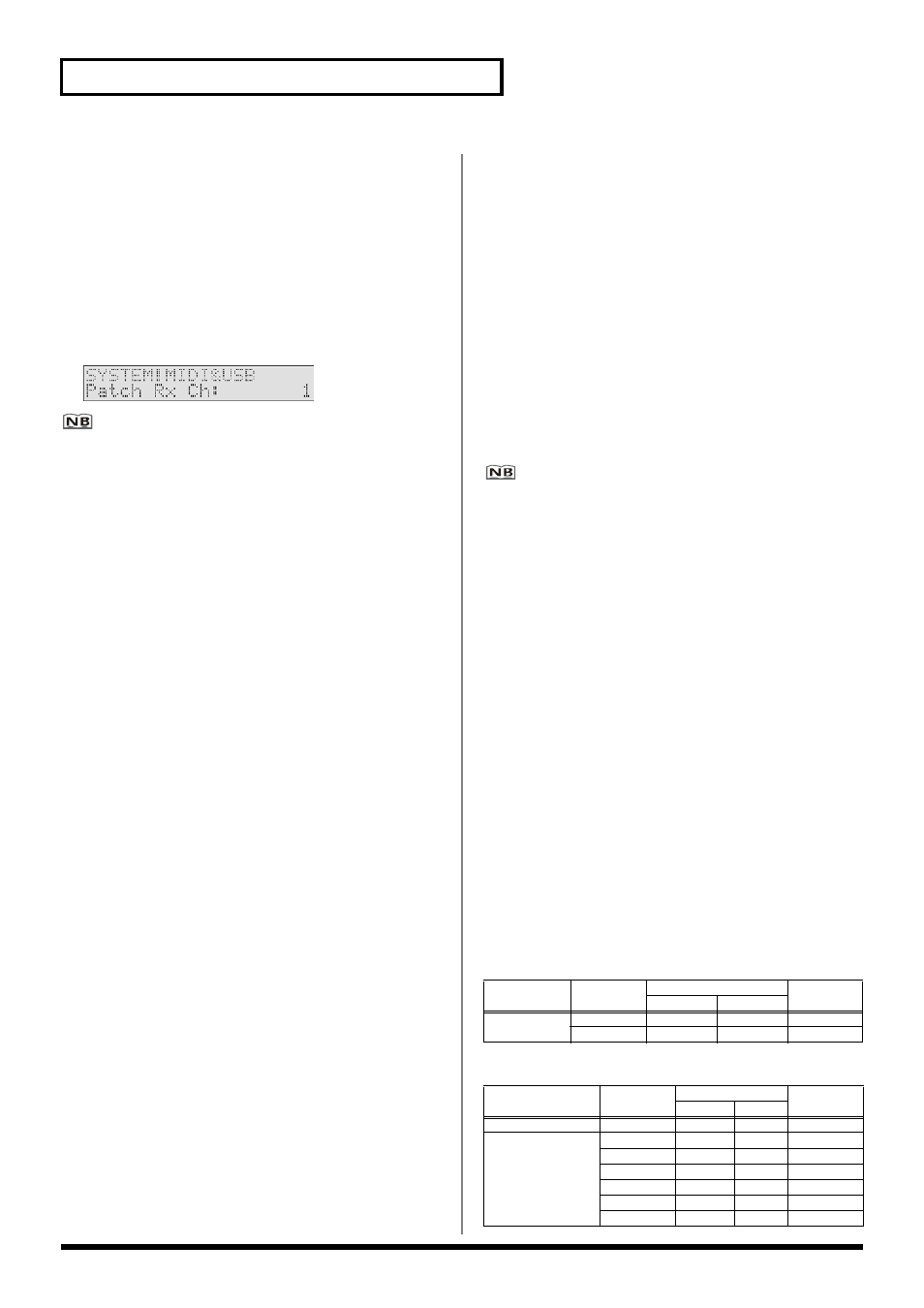

fig.r10-11_40
Для быстрого выбора группы “SYSTEM|MIDI&USB” (стр. 127),
удерживая [SHIFT], нажимайте PAGE/CURSOR [W]/[X].
3. Используя VALUE [-]/[+], модифицируйте значение.
Значение
1–16:
Музыкальные данные каждой партии принима-ются
на выбранном канале.
Включение приема изменений
программы
Чтобы иметь возможность переключать тоны с помощью внеш-него
MIDI-устройства установите значение “ON“ для приема из-менений
программы и выбора банка. По умолчанию задано значение “ON“.
1. Нажмите [SYSTEM], чтобы зажегся индикатор.
2. Используя PAGE/CURSOR [W]/[X], выберите “Rx Prog Chg”
(Прием изменений программы) и “Rx Bank Sel” (Выбор банка).
3. С помощью VALUE [-]/[+] установите для обоих параметров
значение “ON.”
4. Нажмите [WRITE] для сохранения значений.
Более подробную информацию см. в рубрике “Установка системных
параметров“ (стр. 124).
Для отмены задачи и возврата к предыдущей странице меню нажмите
[EXIT].
* Порядок отведения канала передачи внешнего MIDI-устрой-ства
см. в Руководстве по эксплуатации такого устройства.
* В режиме паттернов для каждой партии дополнительно ус-
танавливаются параметры “Receive Sw,” “Receive Prg Chg” и
“Receive Bank Sel” (стp. 80).
Выбор звуков RS-70 с пмощью внешнего
MIDI-устройства
Передавая с внешнего устройства сообщения выбора банка
(контроллер №№1 и 32) и изменения программы, Вы можете
переключать патчи и ритм-наборы RS-70.
1. Передайте значение сообщения выбора банка MSB (контролер
№0) (BnH 00H mmH) на RS-70.
2. Передайте значение сообщения выбора банка LSB (контроллер
№32) (BnH 20H mmH) на RS-70.
3. Передайте сооющение изменения программы (CnH ppH) на
RS-70.
n:
Номер MIDI-канала
mm, ll: Номер банка
pp: Номер программы
Параметр “Ptn/Perf Ctrl Ch” (канал управления паттерном)
позволяет переключать паттерны в режиме паттернов. По
умолчанию задано значение “OFF“; паттерны не перелюча-ются.
Если паттерны неожиданно переключаются во время
воспроизведения, отведите этому параметру канал, который
обычно не используете.
Таблица соответствия номеров банка и
программы
MIDI-сообщения, передающиеся внешним MIDI-устройством,
соответствуют патча/ритм-наборам RS-70, как показано на сле-
дующей таблице.
* Если номера программ на внешнем MIDI-устройстве пред-
ставляют собой значения от 0 до 127, нужный номер опре-
деляется путем вычисления 1 из номера в таблице соответ-
ствия.
* Если RS-70 принимает только сообщение об изменении
программы (без выбора банка), включается патч или ритм-набор,
номер которого совпадает с номером текущего патча или ритм-
набора.
* Более подробную информацию о соответствии номеров,
указанных в таблице звукам RS-70 см. в “Списке патчей“,
входящем в отдельный “Список звуков“.
Паттерн
Патч
Группа Номер № банка № прог-
раммы
MSB LSB
Пользова-
тель 001–128 085 000 001–128
129–256 085 001 001–128
Группа Номер № банка № прог-
раммы
MSB LSB
Пользователь 001–128 087 000 001–128
Пресеты 001–128 087 064 001–128
129–256 087 065 001–128
257–384 087 066 001–128
385–512 087 067 001–128
513–640 087 068 001–128
641–768 087 069 001–128
