Описание типов событий
344 Серия FTB-700
Отражающее событие (возможен эхо-сигнал)
Отражающее событие (возможен
эхо-сигнал)
Данный символ означает отражающее событие, которое может быть
реальным отражением или эхо-сигналом, вызванным другим более
сильным отражением, расположенным ближе источнику.

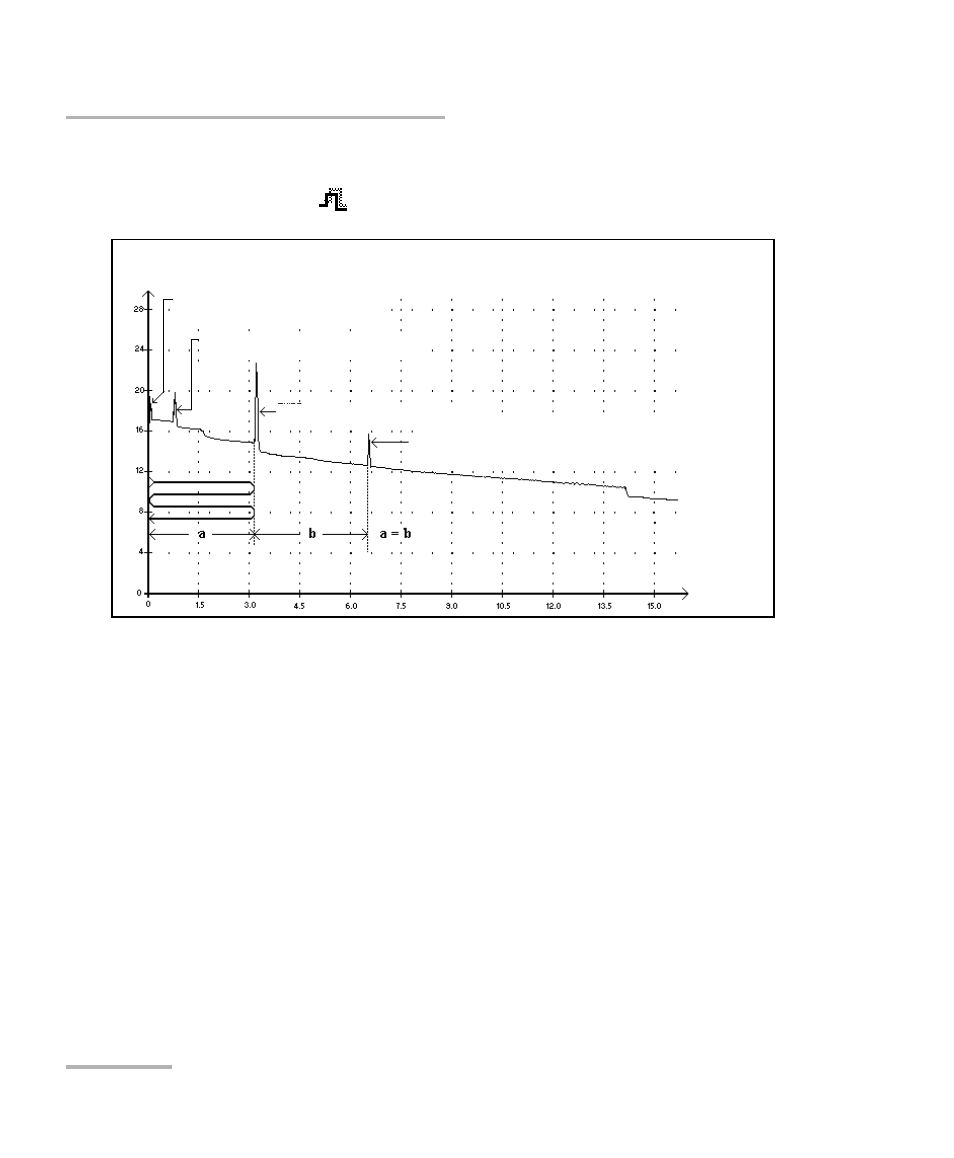

 В приведенном выше примере запущенный импульс достигает
третьего разъема, отражается от него по направлению к OTDR,
после чего отражается обратно в волокно. Затем он достигает
третьего разъема во второй раз и снова отражается по
направлению к OTDR.
Мощность отраженного
сигнала (дБ)
Расст.
(км)
Разъем OTDR
Второй разъем
Третий разъем
Отражающее событие (возможен
эхо-сигнал)
