Анализ трасс и событий
116
Серия FTB-700

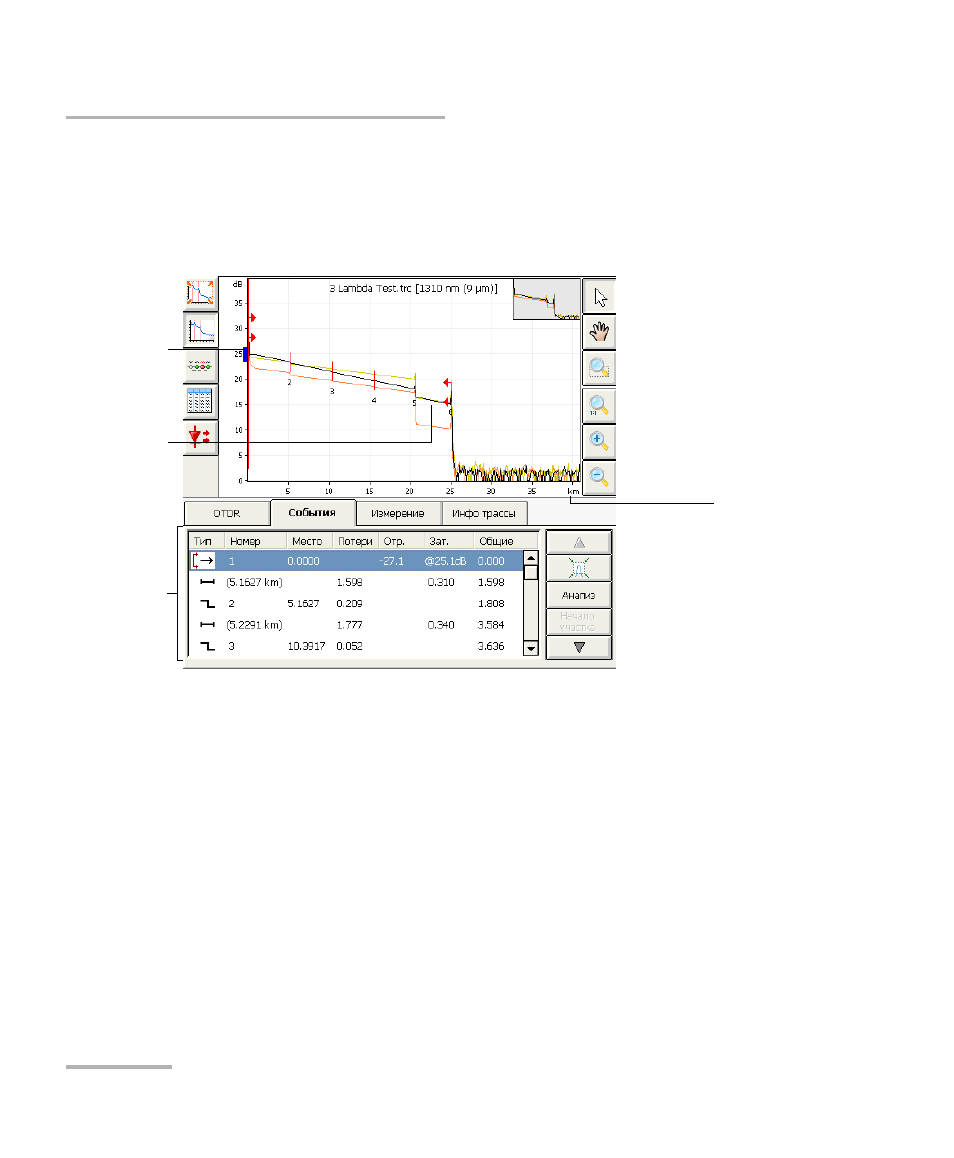

Графическое представление
Графическое представление
События, детализируемые в таблице событий (см. раздел Вкладка
«События» на стр. 124), помечены номерами на отображаемой трассе.
В окне трасс некоторые элементы отображаются всегда, а другие —
только будучи выбранными для этого. Содержание области графика
изменяется в зависимости от выбранной вкладки.
Синий прямоугольник на оси Y (относительная мощность) указывает
нужный диапазон уровня подачи сигнала для заданного тестового
импульса.
Уровень
ввода по
умолча-
нию
Событие
№ 4
Таблица
событий
Единицы
измерения
расстояния
