Анализ трасс при помощи приложения двунаправленного анализа (дополнительно)
244
Серия FTB-700
Использование элементов управления масштабированием
Использование элементов управления
масштабированием
Масштаб окна трасс можно изменять при помощи элементов
управления масштабированием.
График можно увеличивать или уменьшать с помощью
соответствующих кнопок, или можно позволить приложению
автоматически регулировать масштаб события, выбранного в таблице
событий.
Кроме того, можно вернуться к исходному масштабу графика.
Примечание:Маркеры не могут быть перемещены с помощью кнопки
.
Если используется файл с несколькими длинами волн, при
масштабировании графика приложение автоматически применяет
новый контекст масштабирования (коэффициент
масштабирования, выбранную область и выбранное событие, когда
это применимо) к другим двунаправленным измерениям (длинам
волн). С двунаправленным файлом сохраняется контекст
масштабирования только двунаправленного измерения.

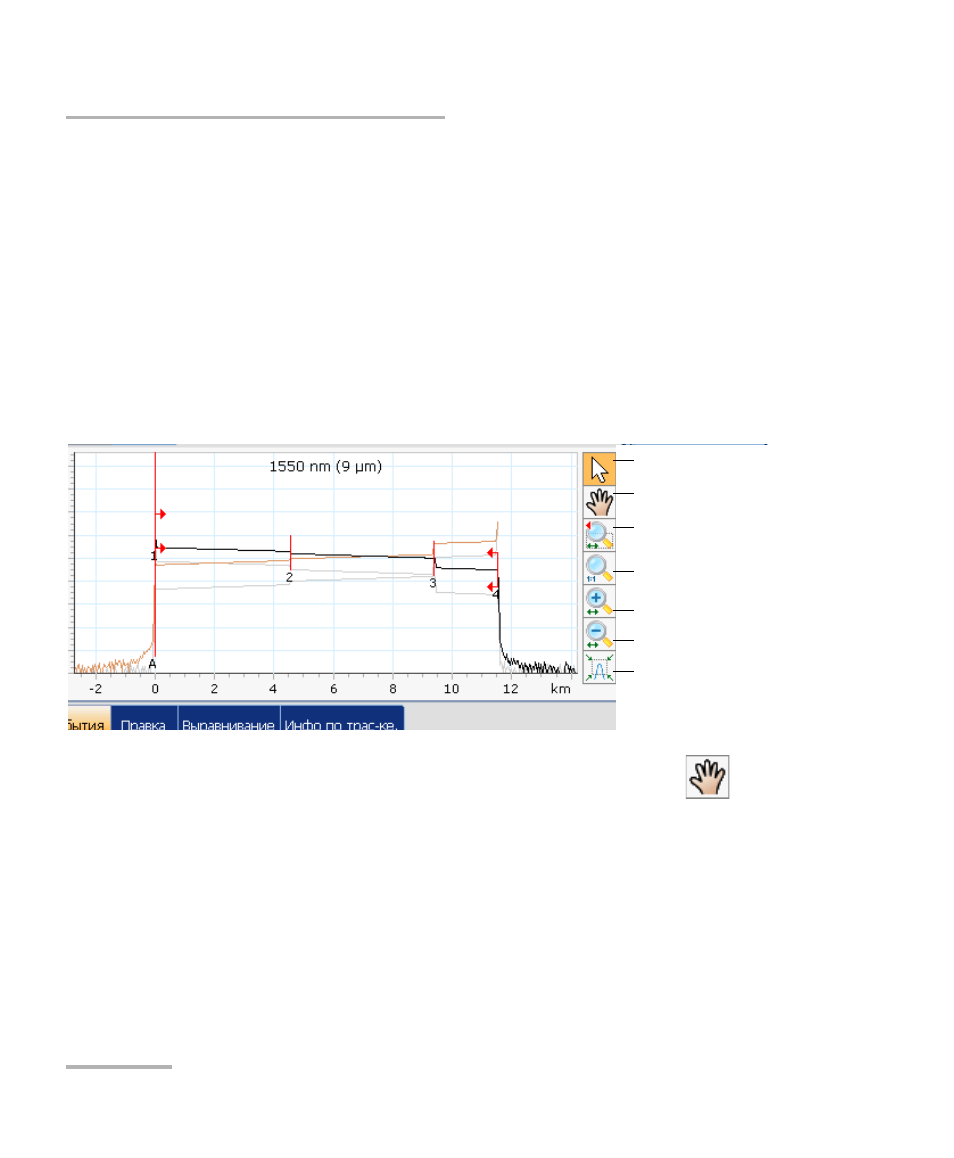

Режим выбора
Перемещение области
просмотра
Выбор
масштабирования
Увеличение
Полный вид
Уменьшение
Автоматическое мас-
штабирование текущего
выбранного события
