Анализ трасс при помощи приложения двунаправленного анализа (дополнительно)
OTDR 227
Просмотр результатов
Графическое представление
В приложении результаты отображаются в графическом и табличном
виде. События, детализируемые в таблице событий (см.
раздел Вкладка «События» на стр. 230), помечены номерами на
отображаемой трассе.
В окне трасс некоторые элементы отображаются всегда, а другие —
только будучи выбранными для этого. Содержание области графика
изменяется в зависимости от выбранного направления и длины волны.
Пользователь может изменить параметры отображения трассы
(например, сетка и масштаб окна). Дополнительные сведения см. в
разделе Настройка общих параметров на стр. 263.
Можно по очереди и одновременно просмотреть все трассы на вкладке
Инфо трассы. с помощью навигационных кнопок. Дополнительные
сведения см. в разделе Отображение трасс и двунаправленного
измерения на стр. 224.

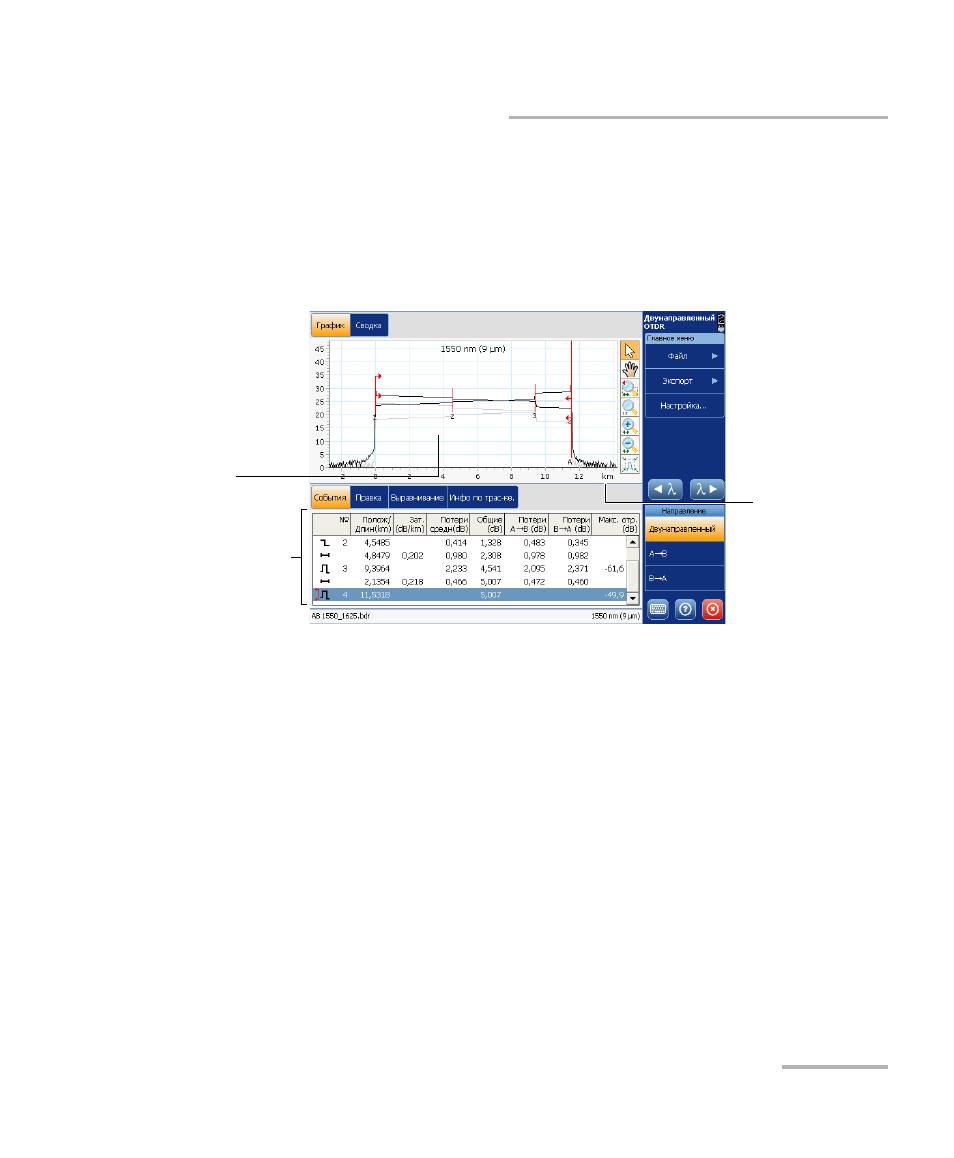

Отображение графика
В главном окне перейдите на вкладку График.
Событие
№ 4
Таблица событий
Единицы изме-
рения
расстояния
