Описание типов событий
OTDR
335
Уровень ввода
Уровень ввода

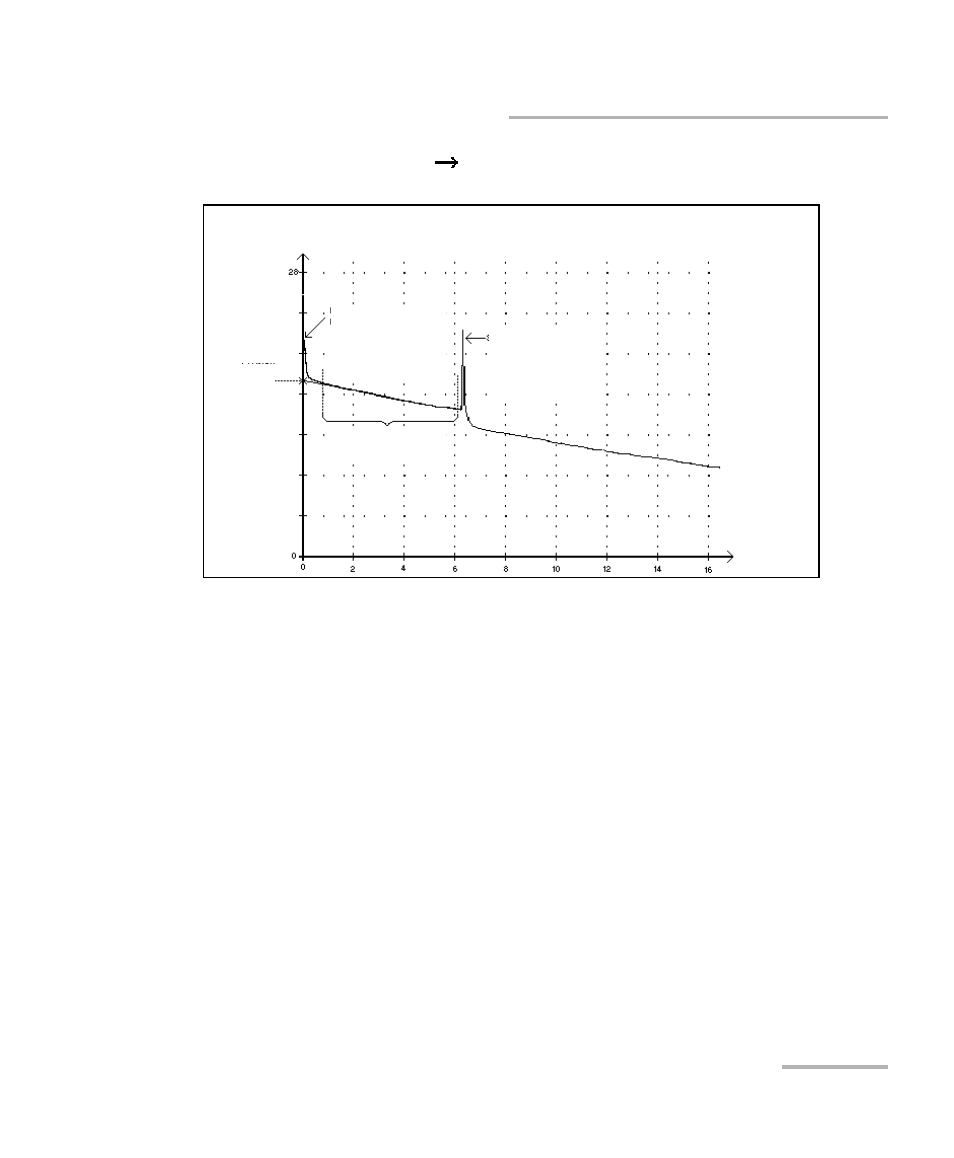

Данное событие обозначает уровень вводимого в волокно сигнала.
На рисунке выше показан способ измерения уровня ввода.
Прямая линия строится при помощи аппроксимации по методу
наименьших квадратов для согласования всех точек трассы в
линейной области между первым и вторым обнаруженными
событиями.
Прямая линия проецируется на ось Y (дБ) до пересечения с ней.
Точка пересечения обозначает уровень ввода.
<<<< в таблице событий обозначает слишком низкий уровень
ввода.
Мощность отраженного
сигнала (дБ)
Расст.
(км)
Положение
события «Уро-
вень ввода»
Второе событие
Ввод
уровень
Линейный
участок
