Инструкция по эксплуатации EXFO FTB-700 for FTB-1
Страница 313
Техническое обслуживание
OTDR
303
Тестирование OTDR
Определение диапазона измерений (только для одномодовых
моделей)

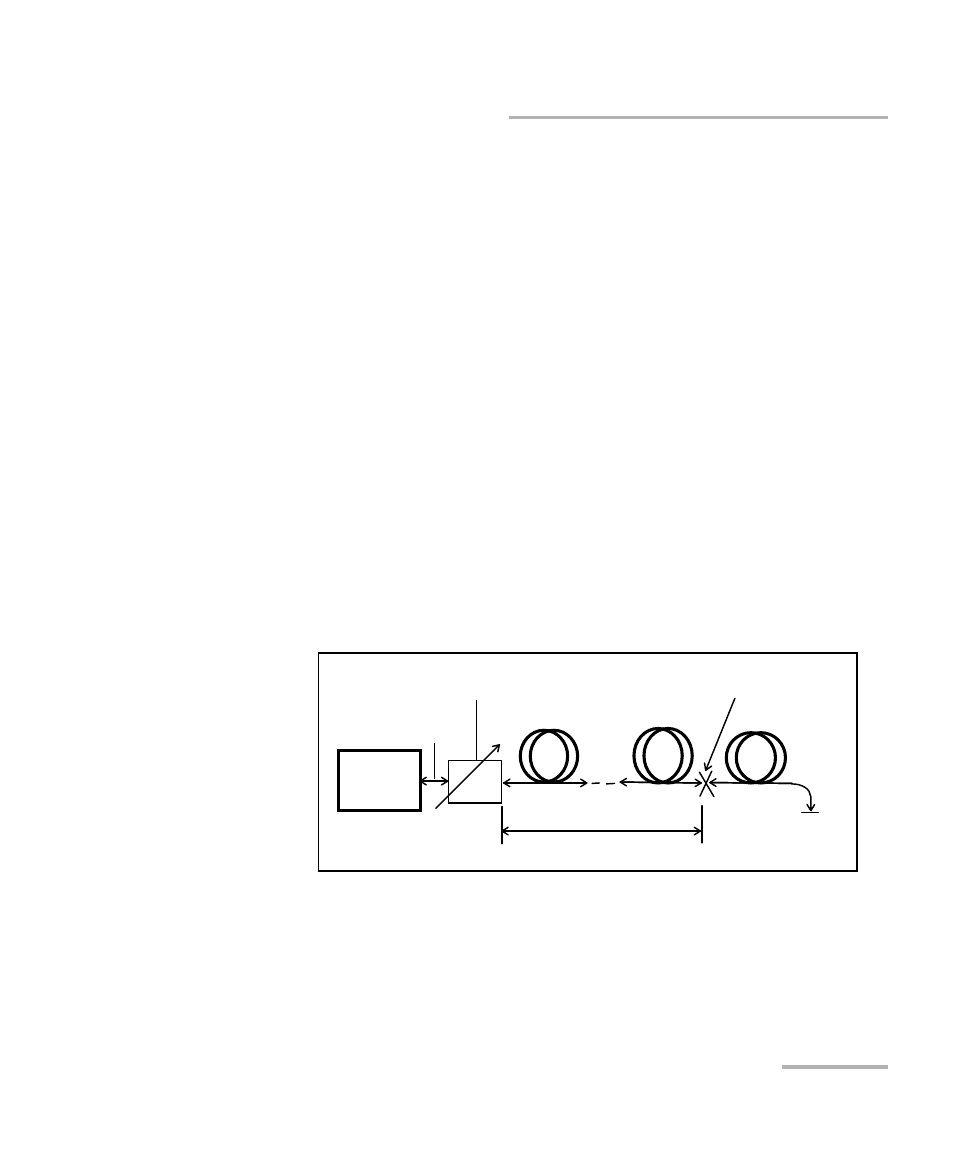

1. Соедините OTDR, как показано ниже. Возможны другие
конфигурации, однако, волокно должно состоять из нескольких
секций, которые длиннее 2 км, потери которых составляют менее 8
дБ со средним затуханием не более 1 дБ/км. Переменный
аттенюатор будет использоваться для корректировки потерь
амплитуды.
Должны быть одно или несколько неотражающих событий с
номинальной потерей 0,5 дБ. Соедините несколько волокон
катушки между рефлектометром (OTDR) и переменным
аттенюатором, чтобы длина составила 20 км. Соедините другие
волокна катушек для того, чтобы длина волокна соответствовала
длине, необходимой для тестирования.
Обеспечьте тщательную очистку порта OTDR и соединительных
разъемов.
Установите точные значения параметров волокна (ПП, фактора
повива и RBS).
1 to M reels of fiber
( Add as needed )
OTDR
2 km or more
Fiber End
Measured
Fiber Event
4 km min
2 km or more
20 км
Переменный
2 км или более
2 км или более
Конец
волокна
от 1 до M катушек с волокном
(Добавьте при
не менее 4 км
Измеренный конец
