Анализ трасс и событий
OTDR 137
Использование элементов управления масштабированием
Использование элементов управления
масштабированием
Элементы управления масштабированием используются для
изменения масштаба окна трасс.
График можно увеличивать или уменьшать с помощью
соответствующих кнопок или можно позволить приложению
автоматически регулировать масштаб события, выбранного в таблице
событий (доступно только при отображении окна событий).
Можно также быстро изменить масштаб выбранного события.
Кроме того, можно вернуться к исходному масштабу графика.
Примечание:Маркеры не могут быть перемещены с помощью кнопки .

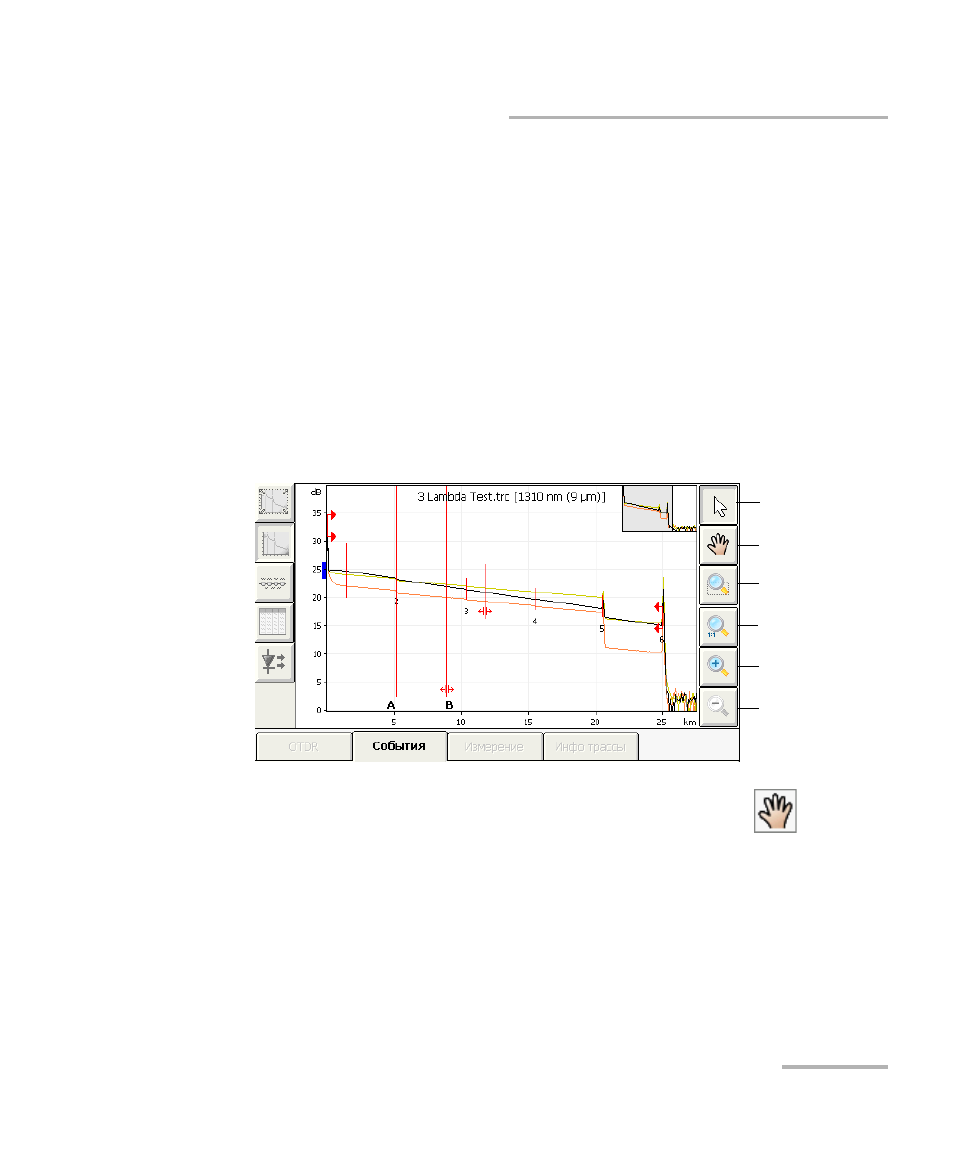

Режим выбора
Перемещение обл
просмотра
Выбор
масштабирования
Увеличение
Полный вид
Уменьшение
