Техническое обслуживание
298
Серия FTB-700
Тестирование OTDR
Проверка нуля OTDR
1. Подсоедините шнур длиной примерно 10 м к порту OTDR. Точную
длину перемычки необходимо определить механическими
средствами измерения. В идеале следует использовать шнур без
защитной оболочки.
Обеспечьте тщательную очистку порта OTDR и соединительных
разъемов.
Установите точные значения параметров волокна (ПП, фактора
повива
и RBS).
2. Задайте расстояние для волокна менее 2 км, ширину импульса 10
нс, а время получения данных 30 секунд.

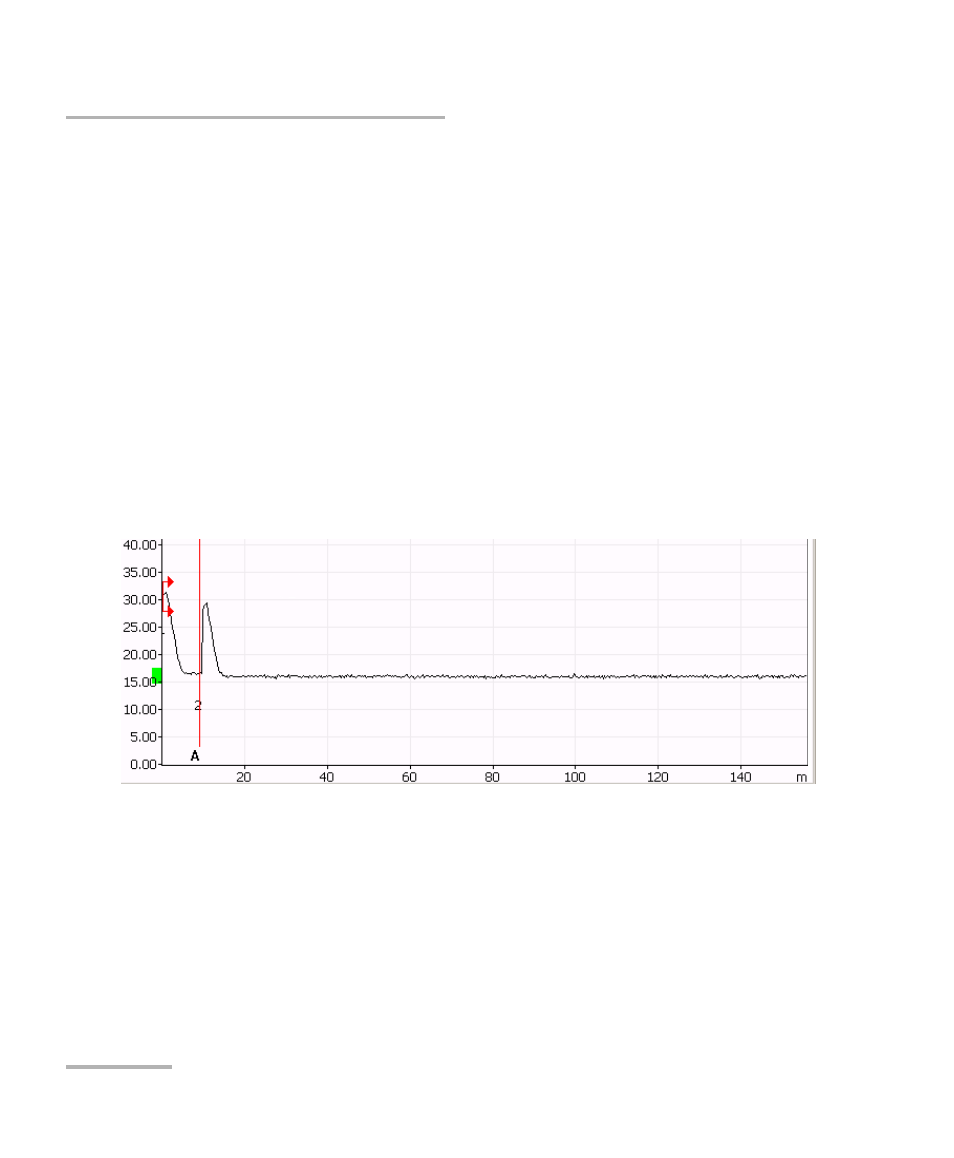

3. Измерьте расстояние, расположив маркер А, как показано ниже.
Примечание:Также можно нажать кнопку Анализировать на панели Событие. Ана-
лиз должен напрямую показать точное расстояние до маркера.
Положение маркера должно быть равно длине перемычки (± 2 м).
Например, от 8 до 12 м при длине перемычки 10 м.
Если ошибка при определении расстояния больше указанного
предельного значения, OTDR следует вернуть в EXFO.
