Техническое обслуживание
OTDR
299
Тестирование OTDR
Измерение мертвых зон при определении события и затухания
1. Присоедините волокно длиной 2 км непосредственно к порту
модуля OTDR. Установите ширину импульса и диапазон
расстояний на наименьшие возможные значения.
Обеспечьте тщательную очистку порта OTDR и соединительных
разъемов.
Установите точные значения параметров волокна (ПП, фактора
повива
и RBS).

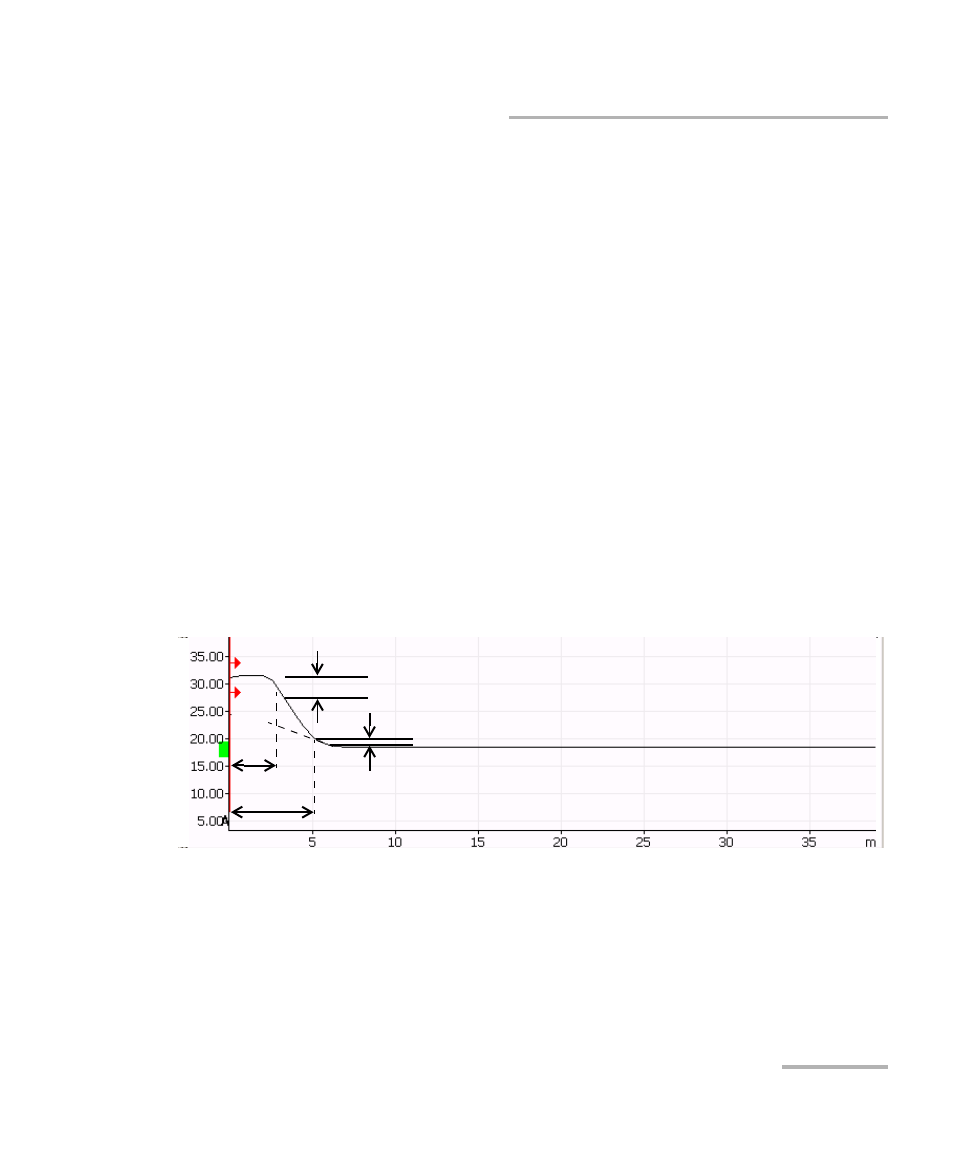

2. Измерьте длину (E) первого отражения 1,5 дБ от максимального
значения, как показано ниже. Измеренное значение представляет
собой мертвую зону события.
3. Измерьте расстояние (A) между началом отражения и точкой, в
которой след возвращается к уровню обратного рассеяния с
погрешностью 0,5 дБ, как показано ниже. Используйте маркеры A и
B на панели Измерение. Измеренное значение представляет
собой мертвую зону затухания.
Если результаты превышают «максимально допустимые по
спецификации» (см. сертификат калибровки, поставляемый вместе с
вашим продуктом), это отразится на производительности. Причиной
может быть поврежденный выходной разъем.
1,5 дБ
0,5 дБ
E
A
