Техническое обслуживание
OTDR
297
Тестирование OTDR
Оценка уровня ввода
1. Подсоедините волокно длиной не менее 2 км к порту OTDR.
При этом следует обеспечить тщательную очистку порта OTDR
и разъемов, а также установку точных значений параметров
волокна (ПП, фактора повива и RBS).
Не рекомендуется использовать тестовую перемычку между
OTDR и волокном, чтобы сократить общее число
соединительных разъемов.
2. Задайте самое минимальное расстояние для волокна,
используемого для оценки, и ширину импульса, а также время
получения данных 15 секунд.
3. Оцените уровень ввода на расстоянии 0 км путем экстраполяции
линейного участка кривой.

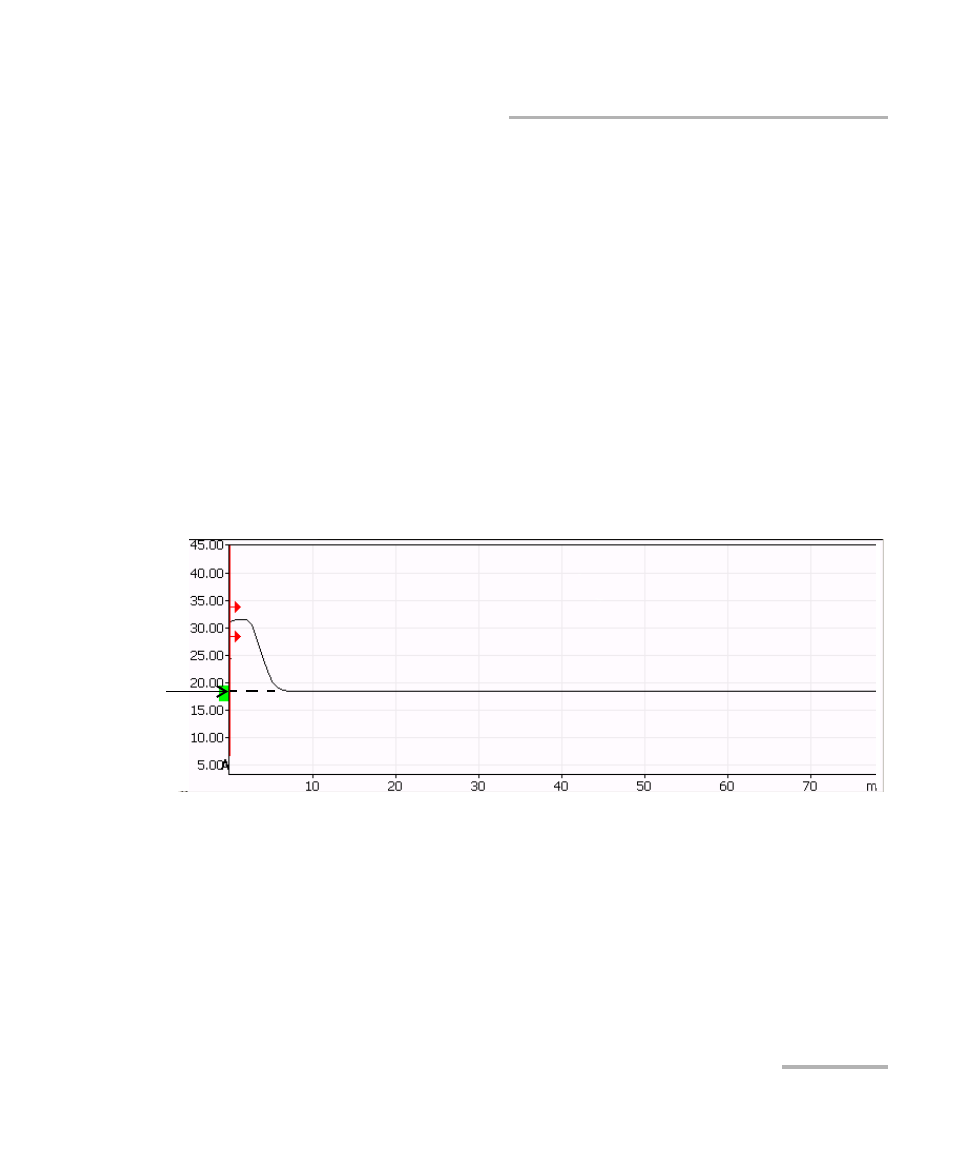

Уровень ввода должен находиться в пределах окна ввода
(светло-зеленый прямоугольник), которое появляется слева от оси Y на
графике. Если уровень ввода окажется ниже этого окна, проведите
повторную очистку выходного разъема, вновь протестируйте волокно и,
при необходимости, замените выходной разъем. Если проблема
сохраняется, ухудшается динамический диапазон устройства. Верните
OTDR в EXFO.
Примечание:Это, однако, не влияет на точность измерения расстояний или потерь.
