Анализ трасс и событий
OTDR
141
Настройка параметров окна трасс
Настройка параметров окна трасс
После запуска в требуемом режиме измерения трассы («Авто»,
«Расширенный» или «Шаблон») можно изменить некоторые параметры
окна трасс:
сетка: можно отобразить или скрыть сетку на фоне графика. По
умолчанию сетка отображается.
фон графика: график можно отобразить на черном (функция
инвертирования цветов) или белом фоне. По умолчанию
используется белый фон.
Примечание:Для отчетов приложение всегдасоздает графики на белом фоне.
окно масштабирования: в окне масштабирования отображается
увеличиваемая часть графика. По умолчанию отображается окно
масштабирования.
имя файла в окне трасс: Имя файла отображается в верхней части
окна трасс. По умолчанию имя файла отображается.
Примечание:Параметры отображения трасс, используемые в режимах «Авто», «Рас-
ширенный» и «Шаблон» , не зависят от параметров, используемых в
режиме «Дефектоскоп».

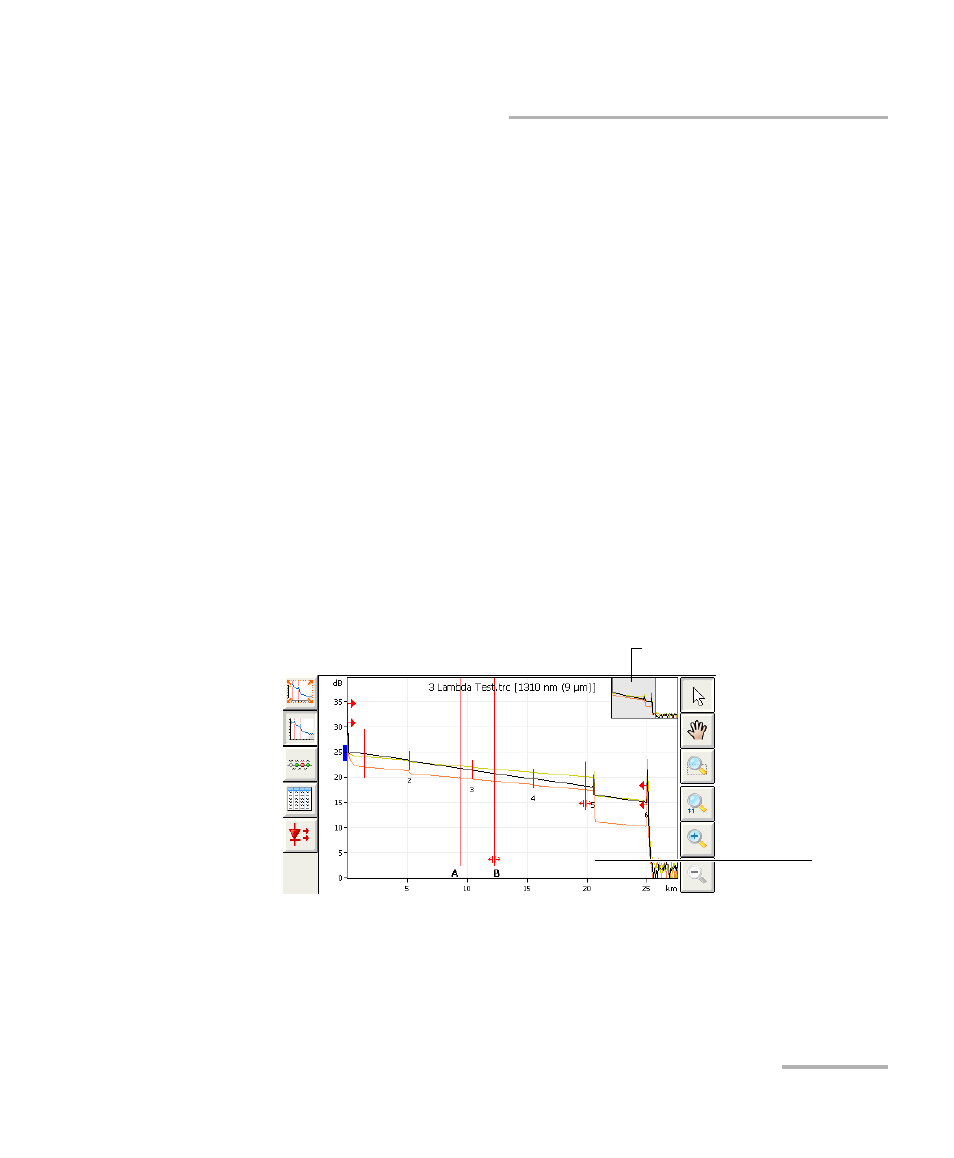

Окно масштабирования
Сетка
