Просмотр результатов
Примечание:Значение затухания всегда указывается в дБ на км, даже если в каче-
стве единиц расстояния не выбраны километры. Это соответствует
стандартам волоконно-оптической промышленности, в которой значе-
ния затухания указываются в дБ на км.
Суммарные потери рассчитываются для событий, отображаемых в
таблице событий. Для получения сведений о значении потерь на
всем канале (участке волокна) см. измерение потерь,
отображаемое на вкладке Инфо трассы. .
О том, как изменять события или участки волокна, см. в
разделах Изменение событий на стр. 254, Вставка событий на
стр. 250 и Изменение затухания участков волокна на стр. 260.

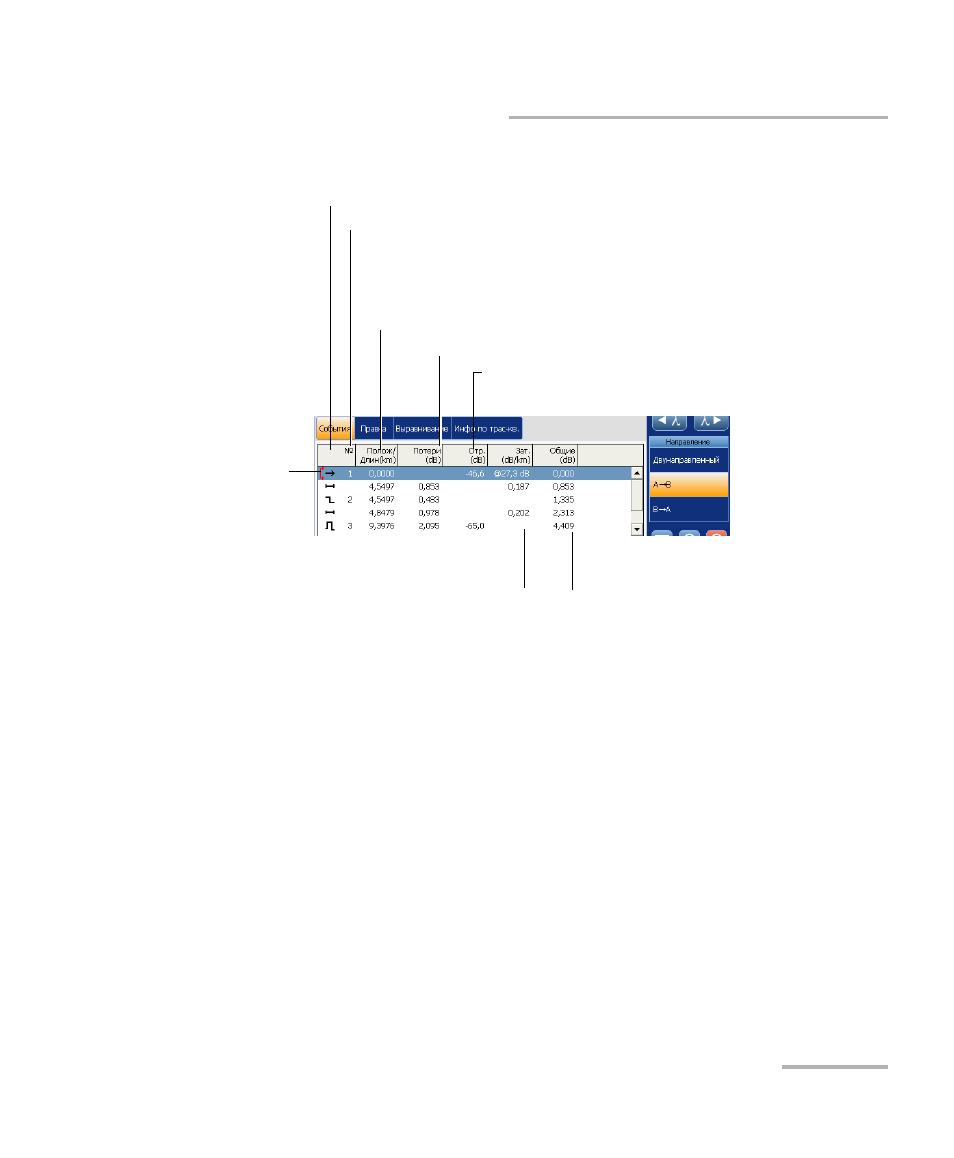

Тип обнаруженного события
(см. Описание типов событий на стр. 327)
Номер события
Положение: расстояние между OTDR и измеряемым собы-
тием или между событием и началом участка волокна
ИЛИ
Длина участка волокна (расстояние между двумя событиями).
Коэффициент отражения, измеренный для каждого
события отражения
внутри волокна
Затухание (потери/расстояние) на
отдельном участке волокна
Суммарные потери от начала до конца
участка; промежуточная сумма рассчитыва-
ется для окончания каждого события и участка
волокна.
Потери в дБ для каждого события или участка волокна
Однонаправлен
ные трассы
Уровень ввода
