Анализ трасс и событий
118 Серия FTB-700
Линейное представление
Линейное представление
Примечание:Данная функция доступна только при наличии дополнительного пакета
программ Auto Diagnostic (AD).

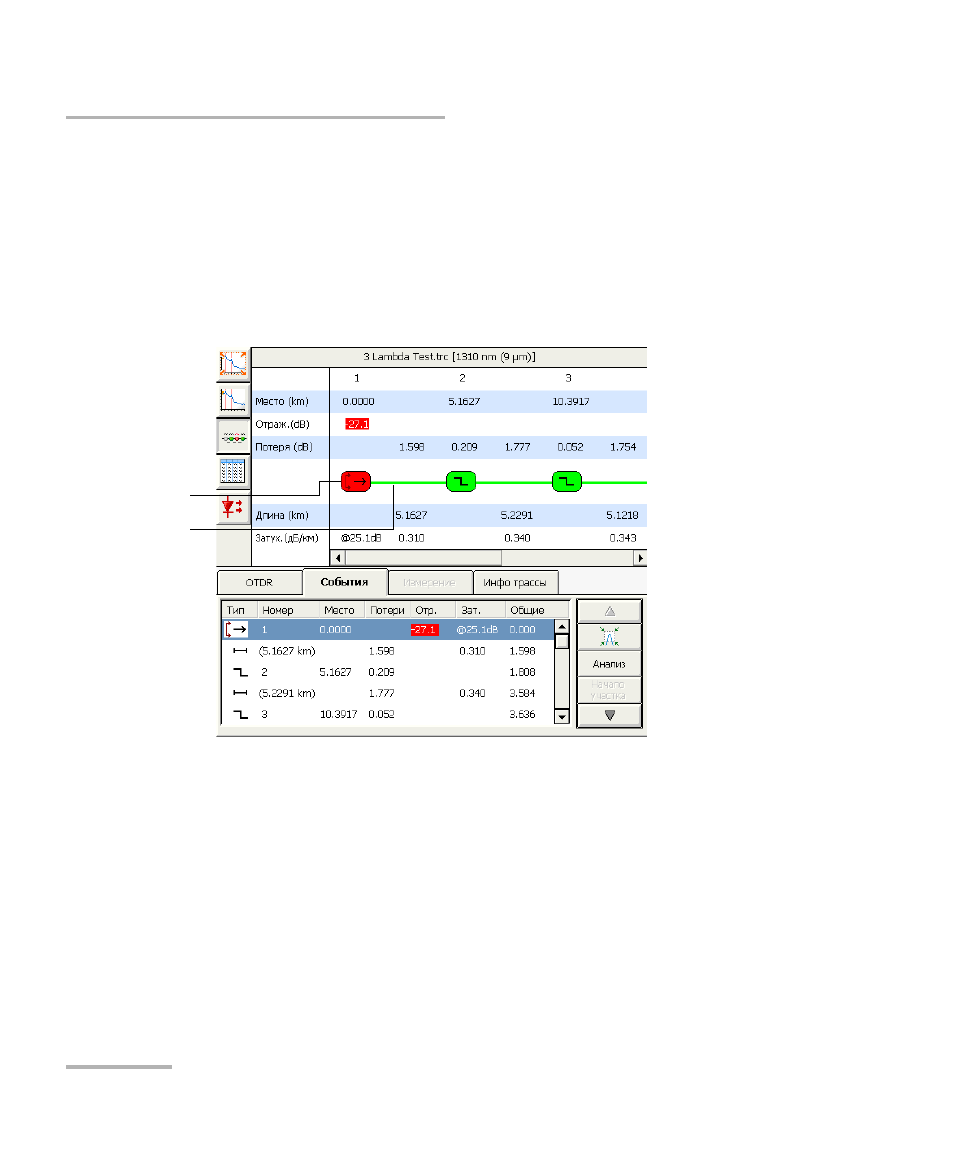

При линейном представлении события отображаются последовательно
слева направо.
 Каждый кружок представляет собой событие. Каждая
горизонтальная линия, связывающая два кружка, представляет
собой участок волокна. Кружки и линии отображаются различными
цветами (зеленый – «Успешно», красный – «Негоден», серый или
черный для событий и участков волокна, выходящих за пределы
текущего участка). В противном случае все события отображаются
серым цветом, а участки волокна – черным.
 При выборе события или участка волокна в таблице событий
линейное представление автоматически прокручивается для
отображения элемента.
Событие
Участок
волокна
