OTDR 21
4 Подготовка OTDR к
тестированию
Установка EXFO универсального
интерфейса (EUI)
К стационарной базовой плате интерфейса EUI можно подключить
разъемы с угловой (APC) или неугловой (UPC) шлифовкой контактов.
Зеленый контур вокруг базовой платы означает, что плата
предназначена для разъемов типа APC.

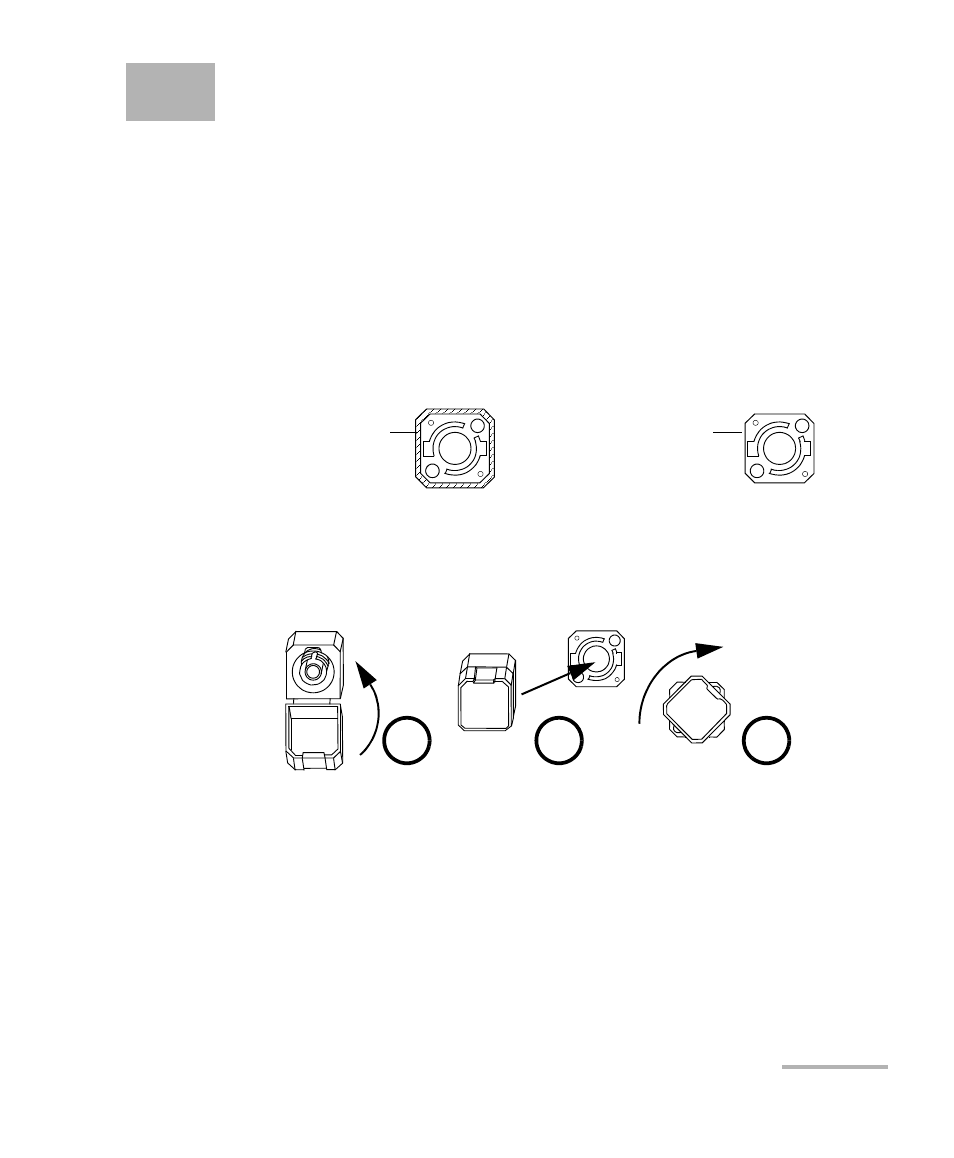

Для установки адаптера разъема EUI на базовую плату EUI
необходимо выполнить следующие действия.
1. Держите адаптер разъема EUI так, чтобы пылезащитный колпачок
открывался вниз.
2. Закройте пылезащитный колпачок, чтобы обеспечить более
надежное крепление адаптера разъема.
3. Вставьте адаптер разъема в базовую плату..
4. С усилием надавливая на адаптер разъема, поверните его по
часовой стрелке в базовой плате, чтобы зафиксировать в нужном
положении.
Чистая металлическая
поверхность
(или голубая кромка) обо-
значает разъем типа UPC.
Зеленая кромка
обозначает
разъем типа APC.
2 3 4
