Описание типов событий
OTDR
343
Echo
Echo
Данный символ обозначает обнаружение отражающего события после
окончания волокна.

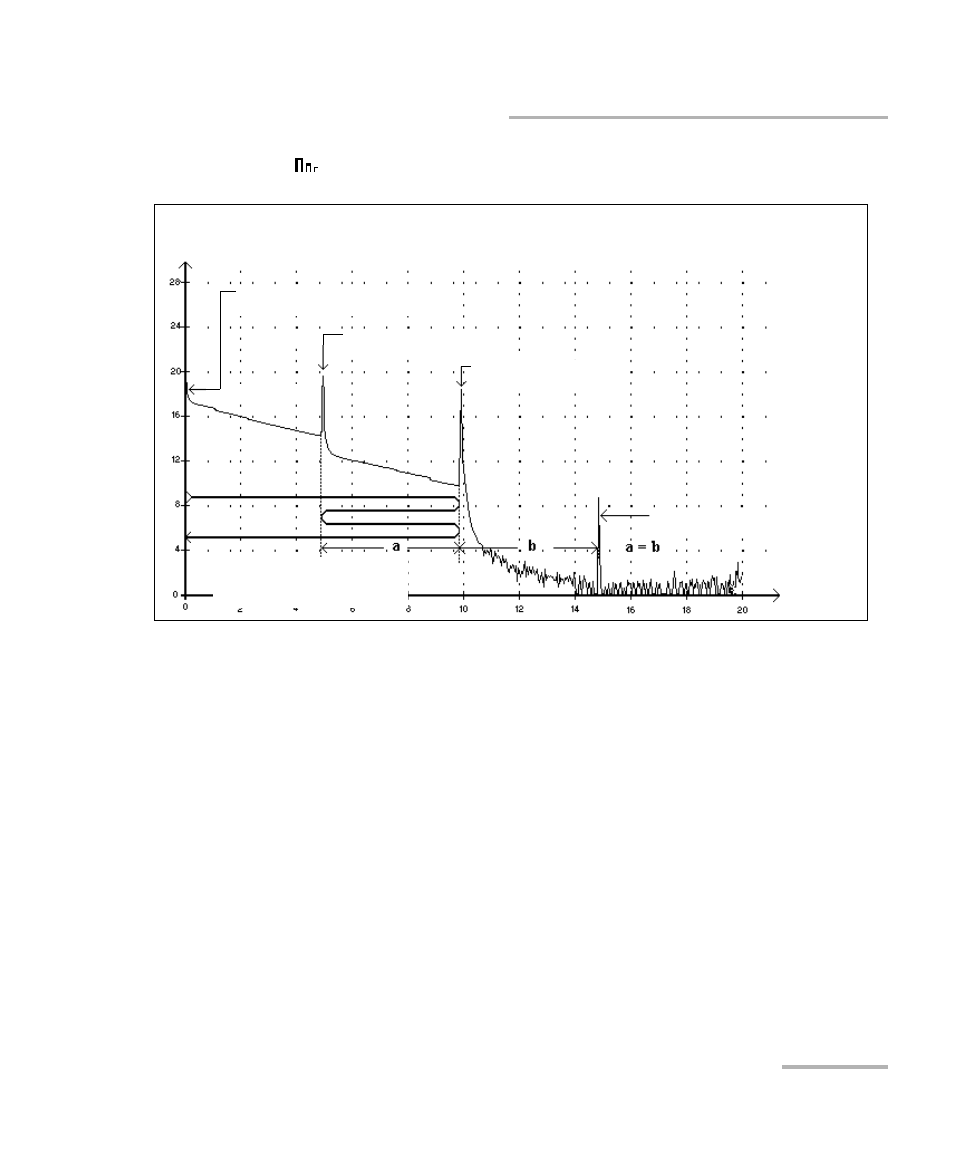

В приведенном выше примере запущенный импульс проходит до
конечного разъема и отражается обратно по направлению к OTDR.
Затем он достигает второго разъема и отражается обратно по
направлению к конечному разъему. Потом он отражается обратно
по направлению к OTDR.
Приложение интерпретирует это новое отражение как эхо-сигнал
из-за его характеристик (отражательная способность и особое
положение по отношению к другим отражениям).
Расстояние между отражением второго разъема и отражением
конечного разъема равно расстоянию между отражением конечного
разъема и эхо-сигналом.
Для событий типа «эхо» уровень потерь не указывается.
Мощность отраженного
сигнала (дБ)
Расст.
(км)
Разъем OTDR
Второй разъем
Конечный разъем
Echo
Распространение световой
волны
