Назад на страницу содержания
Dell™ Optiplex™ 960 Мини
-башня/Настольный компьютер/Компактный компьютер Руководство по обслуживанию
Платы
Компьютер Dell™ поддерживает адаптер последовательного порта
PS/2 и обеспечивает возможность подключения плат PCI и PCI Express (PCIe) к
следующим разъемам
:
l
один слот низкопрофильной платы
PCI
l
один слот низкопрофильной платы
PCIe x16
l
один разъем для внутренней платы беспроводной сети
Платы
PCI и PCIe
Установка платы
PCI
1.
Выполните процедуру в разделе
Перед началом работы с компьютером
.
2.
Осторожно приподнимите фиксатор на защелке платы с внутренней стороны и поверните защелку
, чтобы открыть ее.
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению операций данного раздела
, прочитайте указания по технике безопасности,
прилагаемые к компьютеру
. Дополнительные сведения о передовой практике в области техники безопасности смотрите на начальной
странице раздела
Regulatory Compliance (Соответствие стандартам), расположенной по адресу www.dell.com/regulatory_compliance.
ВНИМАНИЕ
.
Во избежание повреждения внутренних компонентов компьютера в результате статического разряда снимите статическое
электричество со своего тела
, прежде чем будете прикасаться к любым электронным компонентам компьютера. Для этого можно
прикоснуться к некрашеной металлической поверхности на шасси компьютера
.
ПРИМЕЧАНИЕ
.
Установка заглушек в пустые разъемы для плат необходима для выполнения требований Федеральной комиссии по связи США
.
Заглушки служат для предотвращения попадания инородных предметов в компьютер и обеспечения прямого потока воздуха для охлаждения
.

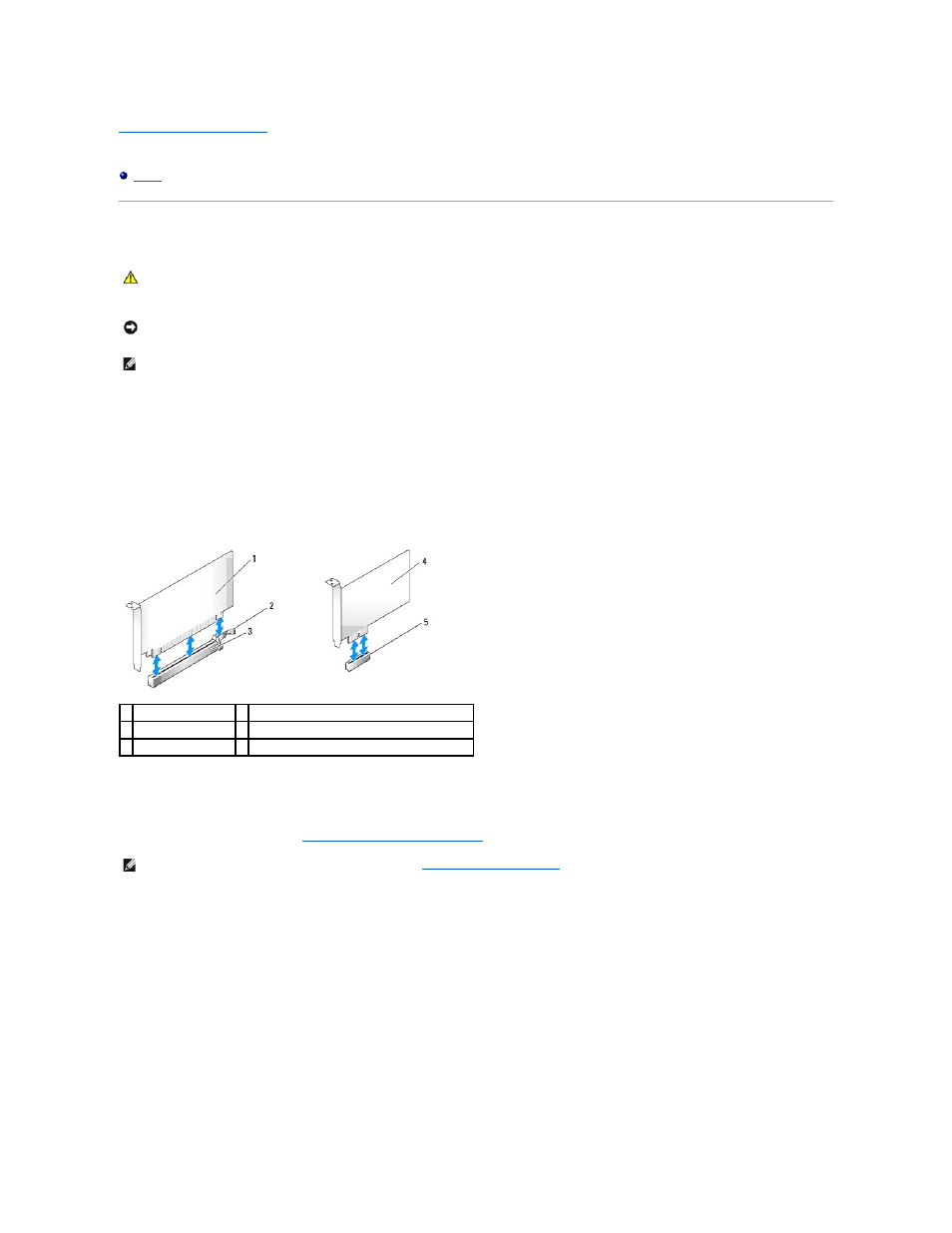

1 плата PCIe x16
2 рычажок фиксатора, защелка (для плат PCIe)
3 слот платы PCIe x16 4 плата PCIe x1
5 слот платы PCIe x1
ПРИМЕЧАНИЕ
.
Местонахождение плат смотрите в разделе
Компоненты системной платы
.
