Инструкция по эксплуатации Dell OptiPlex 960 (Late 2008)
Страница 35
b.
Поместите диск в контейнер
, совместив штифты внутри контейнера с резьбовыми отверстиями с обеих сторон диска. При этом край диска
с разъемом должен быть обращен в сторону задней части контейнера
.
c.
Вверните обратно четыре винта
, которыми жесткий диск крепится в контейнере.
3.
При установке
2,5-дюймового жесткого диска в качестве основного жесткого диска выполните следующее.
a.
Поместите новый
2,5-дюймовый жесткий диск с плоской стороны 2,5- дюймового лотка для жестких дисков, чтобы сторона диска с
шильдиком была обращена в сторону от лотка
, а край диска с разъемом был обращен к краю лотка с выемкой для кабеля (задний край).
b.
Закрепите диск на лотке четырьмя винтами
(по два с каждой стороны).
c.
Подсоедините разветвитель кабеля питания к жесткому диску
(или жестким дискам), установленному (или установленным) в лоток.
d.
Установите
2,5-дюймовый лоток для жестких дисков в лоток отсека, осторожно отогнув защелки на боку лотка и поместив 2,5-дюймовый
лоток для жестких дисков в лоток отсека
. Штыри с внутренней стороны лотка отсека должны совместиться с отверстиями по бокам 2,5-
дюймового отсека для жестких дисков
, а край жесткого диска с разъемом должен быть обращен к задней части лотка отсека.

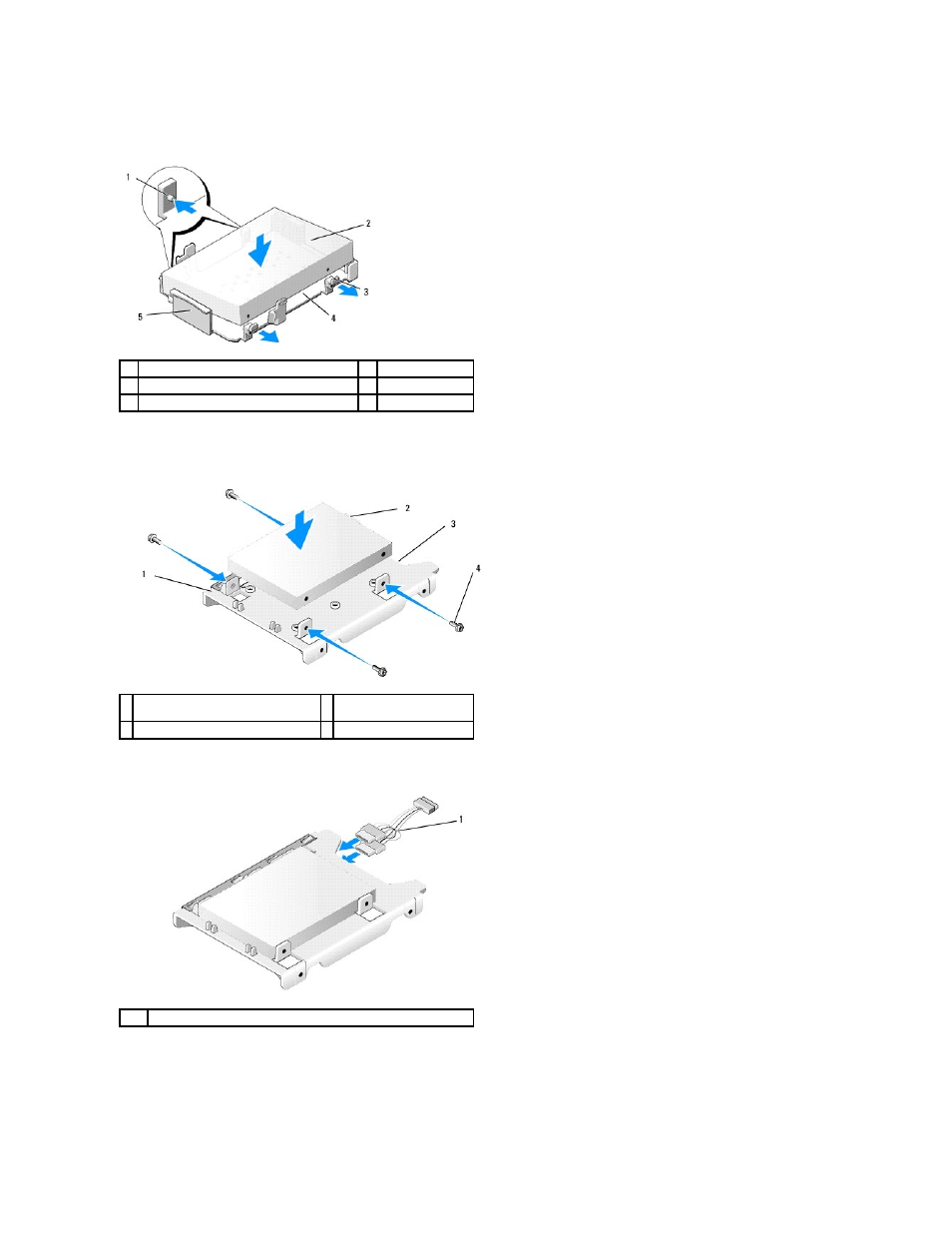

1
штырь
(по 2 с каждой стороны)
2
диск
3
защелки
(2)
4
лоток отсека
5
передняя часть лотка отсека
1 2,5-дюймовый лоток для жестких
дисков
, плоской стороной вверх
2 2,5-дюймовый жесткий
диск
, край с разъемом
3 выемка для кабеля
4 винты (4)
1
разветвитель кабеля питания
