Инструкция по эксплуатации Dell OptiPlex 960 (Late 2008)
Страница 41
g.
Установите
2,5-дюймовый лоток для жестких дисков в лоток отсека, осторожно отогнув защелки на боку лотка и поместив 2,5-дюймовый
лоток для жестких дисков в лоток отсека
. Штыри с внутренней стороны лотка отсека должны совместиться с отверстиями по бокам 2,5-
дюймового отсека для жестких дисков
, а край жесткого диска с разъемом должен быть обращен к задней части лотка отсека.
h.
Подсоедините кабель питания и кабель данных к дискам
. Убедитесь, что кабель данных основного жесткого диска подсоединен к разъему
SATA0 на системной плате, а кабель данных второго жесткого диска подсоединен к разъему SATA1 (смотрите раздел
Компоненты
системной платы
).
i.
Опустите лоток отсека в отсек и задвиньте его вперед
, чтобы он встал на место со щелчком.
j.
Установите на место дисковод гибких дисков или устройство чтения мультимедийных карт
, если они были установлены (смотрите раздел
Установка дисковода гибких дисков
Установка устройства чтения мультимедийных карт
).
6.
Проложите кабель питания и кабель данных жесткого диска через кабельные желобки и закрепите их в пучке кабелей
, по мере необходимости.
7.
Установите на место оптический дисковод
, если он был установлен (смотрите раздел
Установка оптического дисковода
8.
Убедитесь
, что все кабельные разъемы надлежащим образом вставлены и кабели проложены через кабельные желобки.
9.
Выполните процедуру в разделе
После работы с компьютером
.

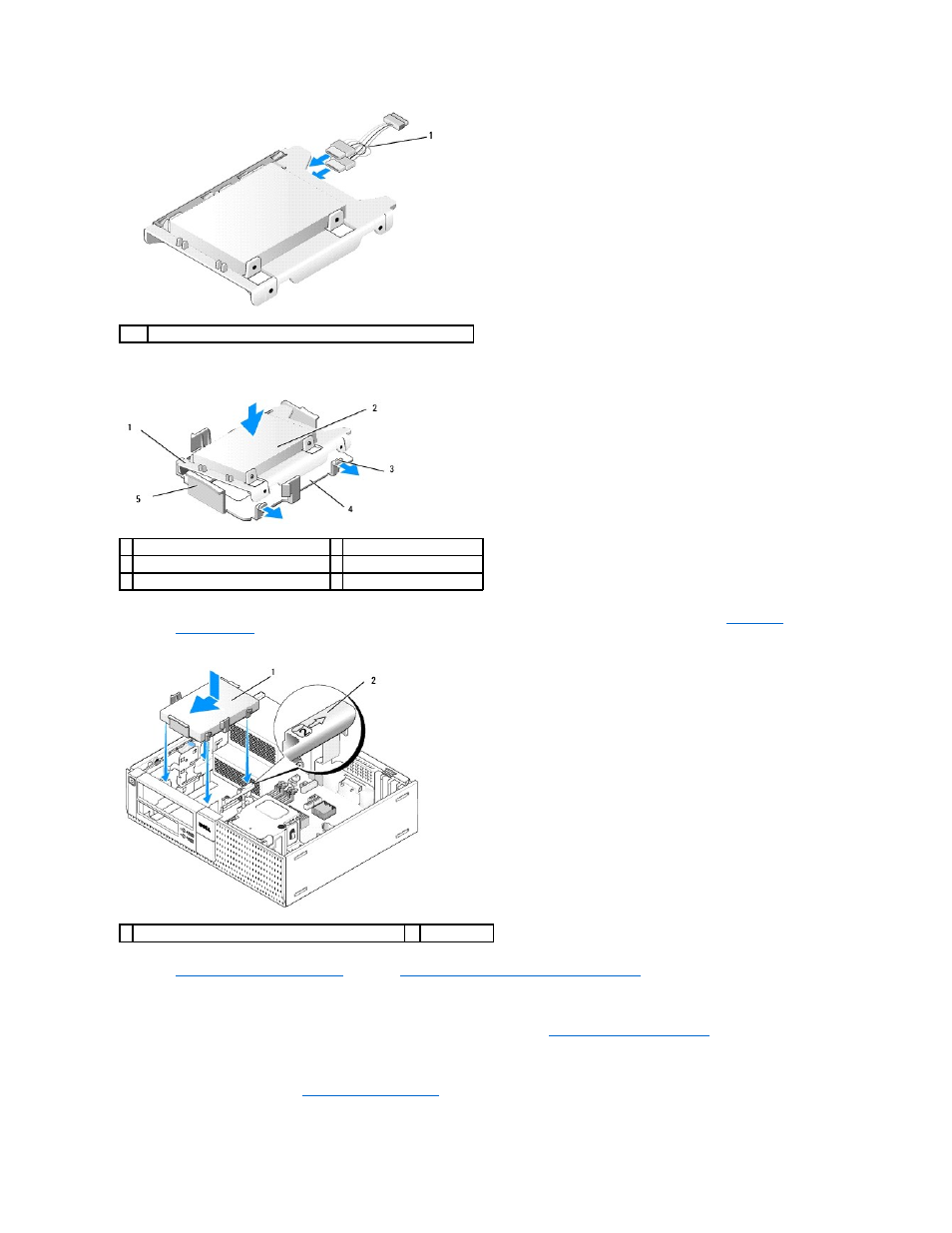

1
разветвитель кабеля питания
1 2,5-дюймовый лоток для жестких дисков 2 2,5-дюймовый жесткий диск
3 защелки (2)
4 лоток отсека
5 передняя часть лотка отсека
1 2,5-дюймовый лоток для жестких дисков в лотке отсека
2 номер отсека
