Обратная установка платы ввода
-вывода в сборе
1.
Выполните процедуру в разделе
Перед началом работы с компьютером
.
2.
Снимите лицевую панель отсека дисков
, если она установлена (смотрите раздел
Извлеките лицевую панель отсека дисков и дисководов
).
3.
Снимите лицевую панель
, если она установлена (смотрите раздел
).
4.
Пропустите кабели платы ввода
-вывода в сборе в переднюю часть шасси через отверстие для платы ввода-вывода в сборе, пока плата в сборе
не встанет на своем месте
. Убедитесь, что край платы в сборе с выступами обращен к левой (нижней) стороне компьютера.
5.
Установив плату ввода
-вывода в сборе в отверстие и вровень с передней панелью шасси, сдвиньте ее к левой стороне компьютера (вниз) до
упора
, затем сдвиньте ее к правой стороне компьютера (вверх), чтобы она встала на свое место со щелчком. Отверстие в крае платы в сборе с
выступами должно совместиться с резьбовым отверстием в передней части шасси
.
6.
Установите винт сквозь выступ и вверните его в переднюю панель
, чтобы прикрепить плату в сборе к шасси.
7.
Подсоедините разъемы кабелей платы ввода
-вывода в сборе к соответствующим разъемам на системной плате (смотрите раздел
Компоненты
системной платы
).
8.
Присоедините кабели платы ввода
-вывода в сборе в пучок кабелей, проходящий через среднюю часть шасси.
9.
Установите на место лицевую панель
(смотрите раздел
Установите на место лицевую панель

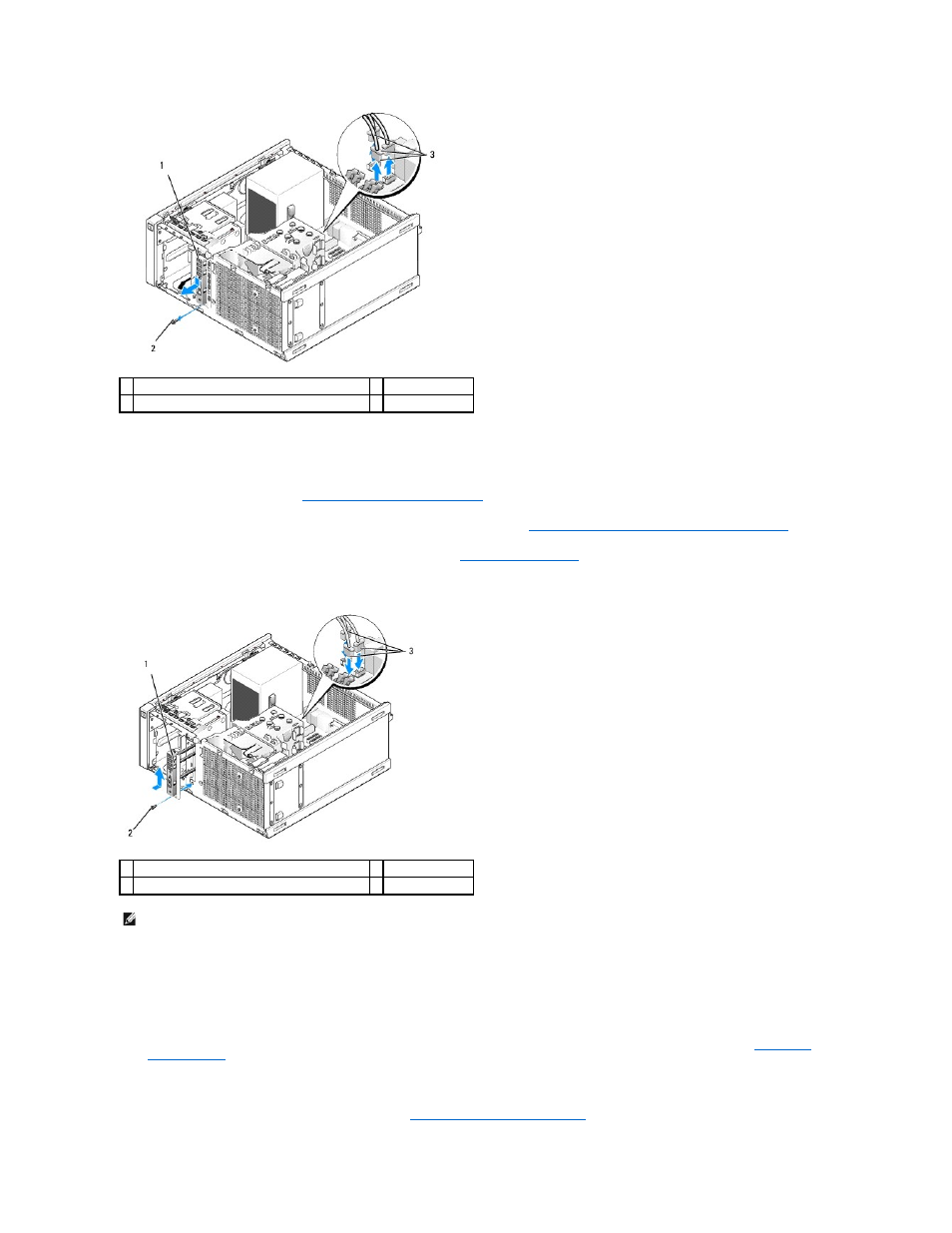

1 плата ввода-вывода в сборе
2 крепежный винт
3 разъемы кабелей платы ввода-вывода в сборе
1 плата ввода-вывода в сборе
2 крепежный винт
3 разъемы кабелей платы ввода-вывода в сборе
ПРИМЕЧАНИЕ
.
С помощью направляющих на скобе платы ввода
-вывода в сборе установите эту плату на место и зафиксируйте панель на своем
месте с помощью паза на скобе платы ввода
-вывода в сборе.
