Обратная установка платы ввода
-вывода в сборе
Чтобы установить плату ввода
-вывода в сборе на место, выполните следующее.
1.
Выполните процедуру в разделе
Перед началом работы с компьютером
.
2.
Снимите лицевую панель
.
a.
Приподнимите три фиксатора
, чтобы высвободить верхний край лицевой панели.
b.
Опустите лицевую панель вниз и снимите ее с шасси
.
3.
Пропустите кабели платы ввода
-вывода в сборе в переднюю часть шасси через отверстие для платы ввода-вывода в сборе, пока плата в сборе
не встанет на своем месте
. Убедитесь, что защелка обращена вправо (в сторону решетки).

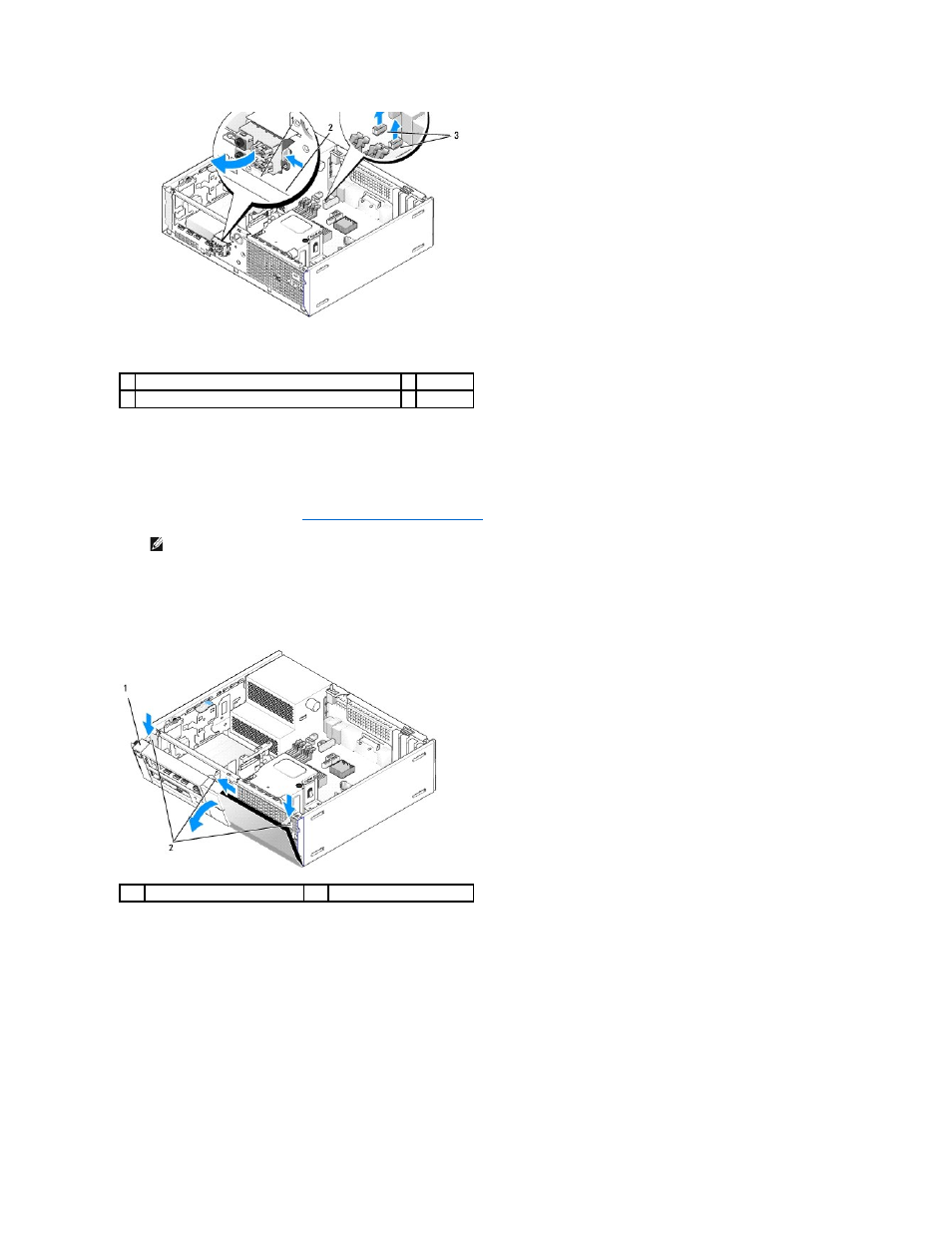

1 плата ввода-вывода в сборе
2 защелка
3 разъемы/кабели платы ввода-вывода в сборе
ПРИМЕЧАНИЕ
.
С помощью направляющих на скобе платы ввода
-вывода в сборе установите эту плату на место и зафиксируйте панель на
своем месте с помощью паза на скобе платы ввода
-вывода в сборе.
1
лицевая панель
2
фиксаторы
(3)
