a.
Извлеките лоток
2,5-дюймового жесткого диска из кожуха, слегка вытянув защелки, чтобы высвободить контейнер.
b.
Отсоедините извлекаемый жесткий диск от
2,5-дюймового лотка, вывернув четыре винта (по два с каждой стороны), которыми он
крепится к лотку
. Основной жесткий диск крепится на плоской стороне 2,5-дюймового лотка, а второй жесткий диск крепится на U-
образной стороне
.
c.
Если основной
2,5-дюймовый жесткий диск был извлечен и будет заменяться вторым жестким диском, установленным на лоток, извлеките
второй диск и закрепите его на плоской стороне
2,5-дюймового лотка.
d.
Если основной
2,5-дюймовый жесткий диск был извлечен, а второй жесткий диск не был установлен, установите основной жесткий диск.
и пропустите остальные шаги этой процедуры
.
e.
Установите лоток
2,5-дюймового жесткого диска в кожух, слегка вытянув защелки и совместив штыри внутри кожуха с отверстиями по
краям лотка
2,5-дюймового жесткого диска.
f.
Установите жесткий диск и кожух в сборе в шасси

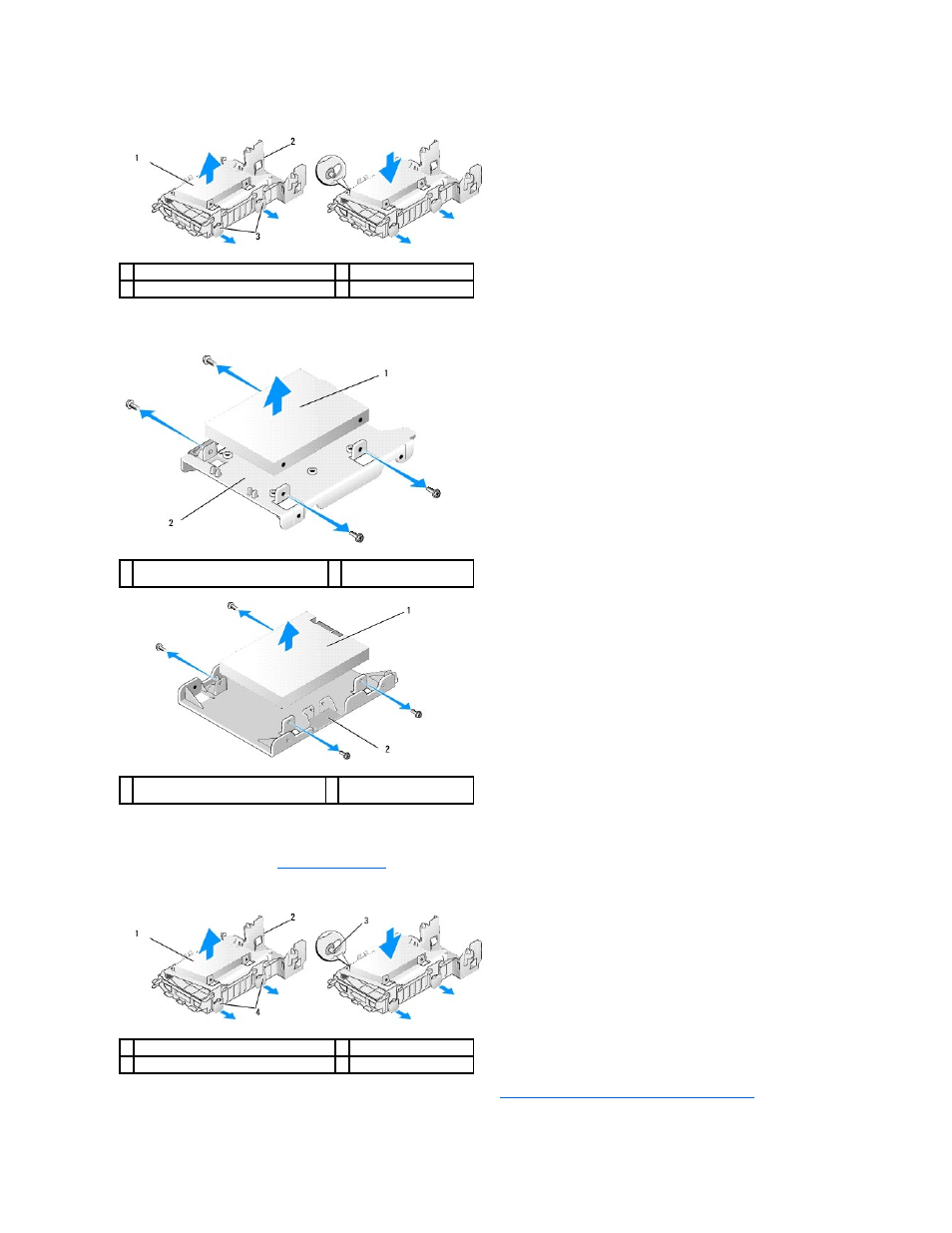

Обратная установка жесткого диска и кожуха в сборе
1 2,5-дюймовый жесткий диск с лотком
2 кожух жесткого диска
3 защелки (2)
1 2,5-дюймовый жесткий диск,
установленный как основной диск
2 лоток для 2,5-дюймового
жесткого диска
1 2,5-дюймовый жесткий диск,
установленный как второй диск
2 лоток для 2,5-дюймового
жесткого диска
1 2,5-дюймовый жесткий диск с лотком
2 кожух жесткого диска
3 штыри (по 2 с каждой стороны)
4 защелки (2)
