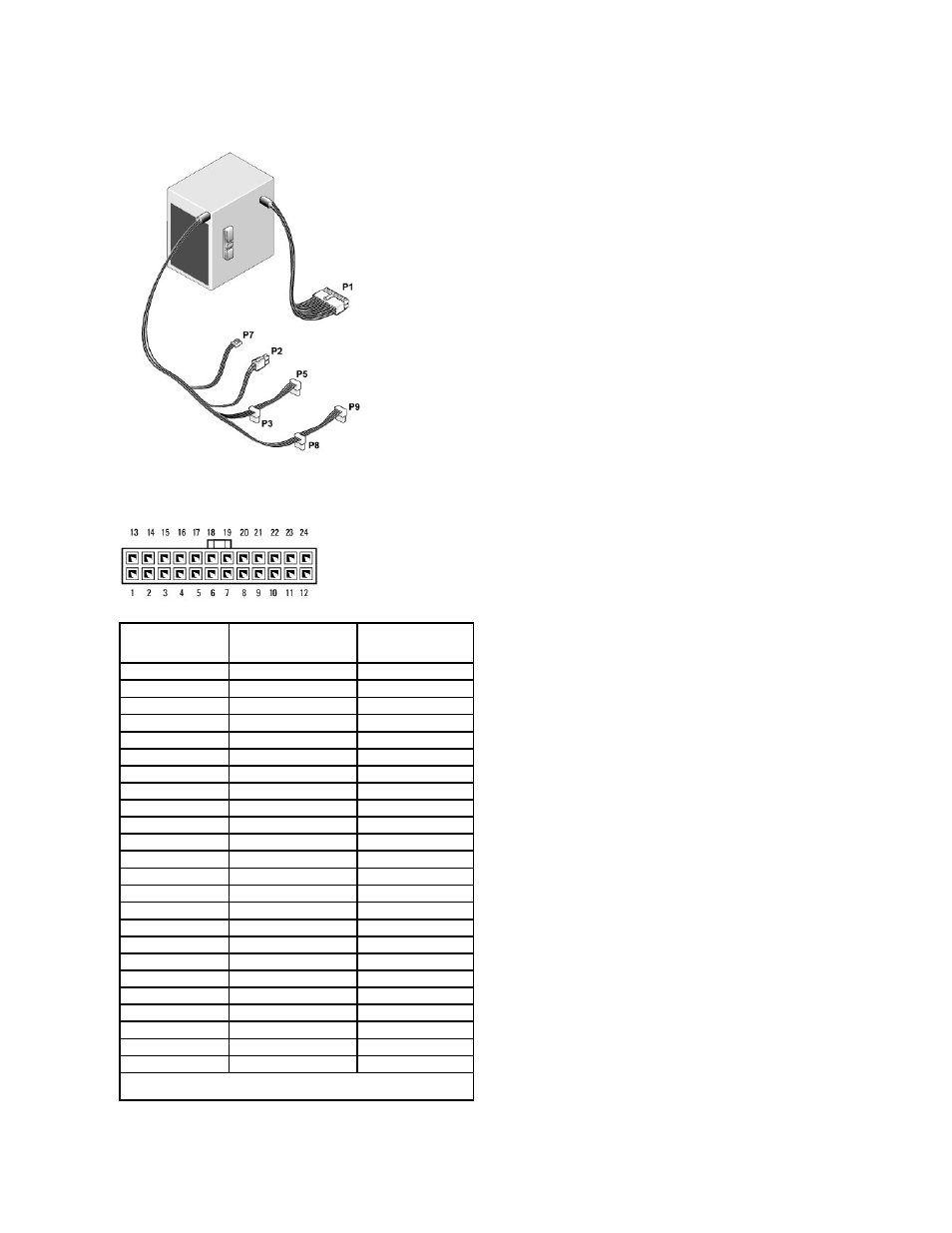

Разъемы питания постоянным током
Разъем питания постоянным током
P1
Номер контакта
Название сигнала
Провод
18-AWG
1
+3,3 VDC
Оранжевый
2
+3,3 VDC
Оранжевый
3
GND
Черный
4
+5 VDC
Красный
5
GND
Черный
6
+5 VDC
Красный
7
GND
Черный
8
PS_PWRGOOD
Серый
9
P5AUX
Фиолетовый
10
V_12P0_DIG
Белый
11
V_12P0_DIG
Белый
12
+3,3 VDC
Оранжевый
13
+3,3VDC/SE*
Оранжевый
14
-12 VDC
синим светом
15
GND
Черный
16
PWR_PS_ON
Зеленый
17
GND
Черный
18
GND
Черный
19
GND
Черный
20
NC
NC
21
+5 VDC
Красный
22
+5 VDC
Красный
23
+5 VDC
Красный
24
GND
Черный
*Дополнительный провод. Используйте провод 22-AWG вместо провода
18-AWG.
