Dell™ Optiplex™ 960 Мини
-башня/Настольный компьютер/Компактный компьютер Руководство по обслуживанию

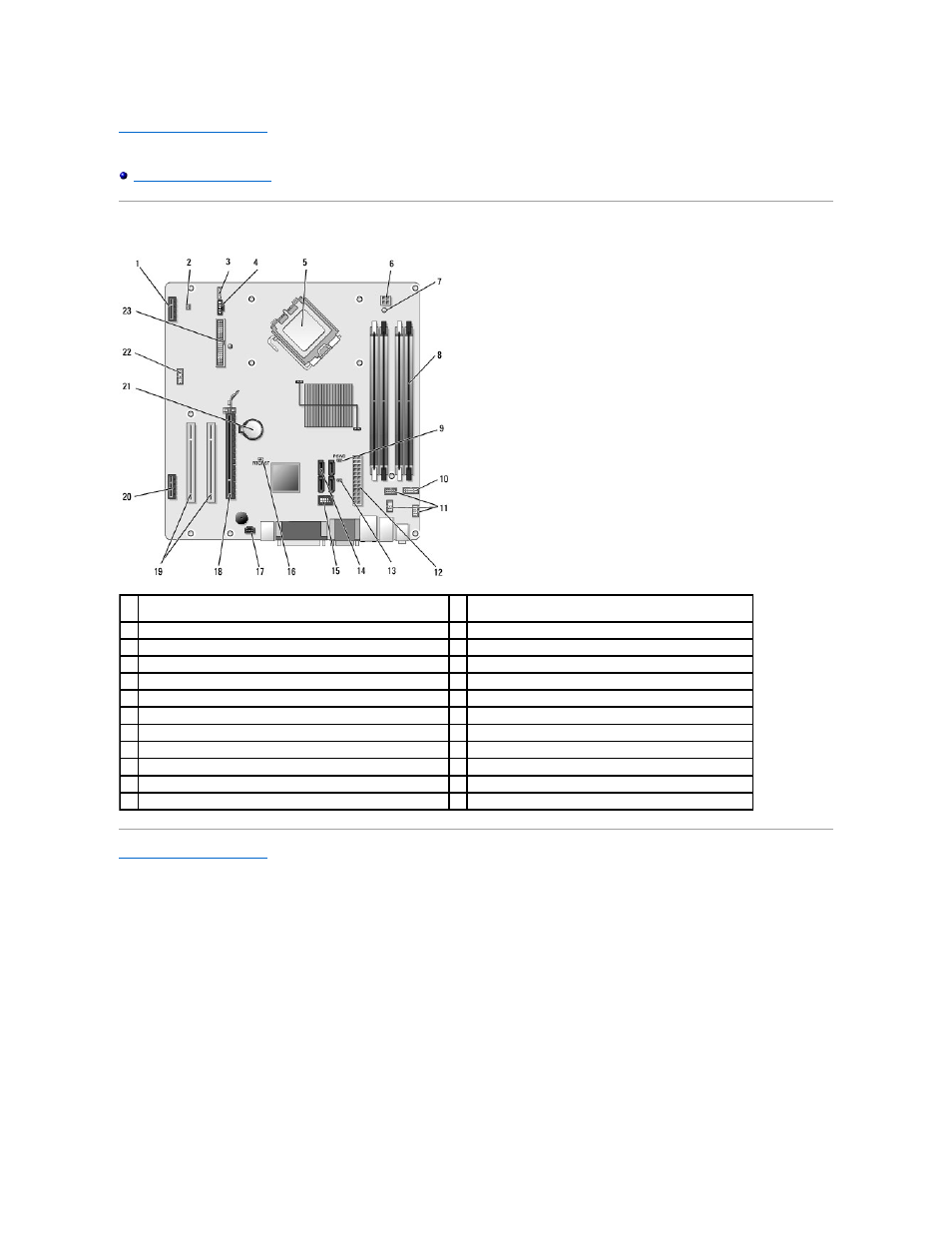

Компоненты системной платы
Назад на страницу содержания
1
разъем для дополнительной платы
беспроводной сети
(PCIE_WLS1)
2
разъем датчика температуры
(THRML1)
3
разъем для дополнительного внутреннего динамика
(INT_SPKR1) 4
разъем вентилятора
(FAN_CPU1)
5
разъем процессора
(CPU)
6
разъем питания процессора
(12VPOWER)
7
индикатор вспомогательного питания
(AUX_POWER)
8
разъемы модулей питания
(4)
9
выводы для сброса пароля
(PSWD)
10 разъем индикаторов состояния системы на панели
11 разъемы платы ввода-вывода в сборе (3)
12 разъем питания (POWER)
13 перемычка режима сервисного обслуживания (SERVICEMODE)
14 разъемы дисков SATA (4)
15 внутренний разъем USB для отсека flex bay
16 контакты перемычки сброса BIOS/часов истинного времени
17 разъем детектора вскрытия корпуса (INTRUDER)
18 разъем PCIe x16 (SLOT1)
19 разъем PCI (SLOT2, SLOT3)
20 разъем PCIe x1 (SLOT4)
21 гнездо батарейки часов истинного времени
22 второй разъем последовательного порта
23 разъем дисковода гибких дисков (DSKT2)
