b.
Подключите сетевой кабель к встроенному сетевому разъему на задней панели компьютера
.
Внутренняя плата беспроводной сети
- Установка
Внутренняя плата беспроводной сети является дополнительным устройством
.
Чтобы установить плату
, выполните следующее.
1.
Выполните процедуру в разделе
Перед началом работы с компьютером
.
2.
Если она установлена
, извлеките заглушку, закрывающую отверстие в задней панели для разъема внешней антенны Wi-Fi.
3.
Найдите разъем платы беспроводной сети на системной плате
(смотрите раздел
Компоненты системной платы
).
4.
Поместите разъем платы беспроводной сети прямо над разъемом системной платы
, чтобы край платы с кабелем был обращен к задней части
шасси
.
5.
Вставьте разъем платы беспроводной сети в разъем на системной плате
, чтобы зажим платы вошел в зацепление с металлической петлей на
боковой поверхности шасси и надежно удерживал плату на месте
.
6.
Проложите кабель платы беспроводной сети через направляющие наверху блока радиатора и вдоль пучка кабелей проводки передней панели
.
Уложите и закрепите лишний кабель на боковой поверхности блока радиатора рядом с тыльной стороной передней панели
.

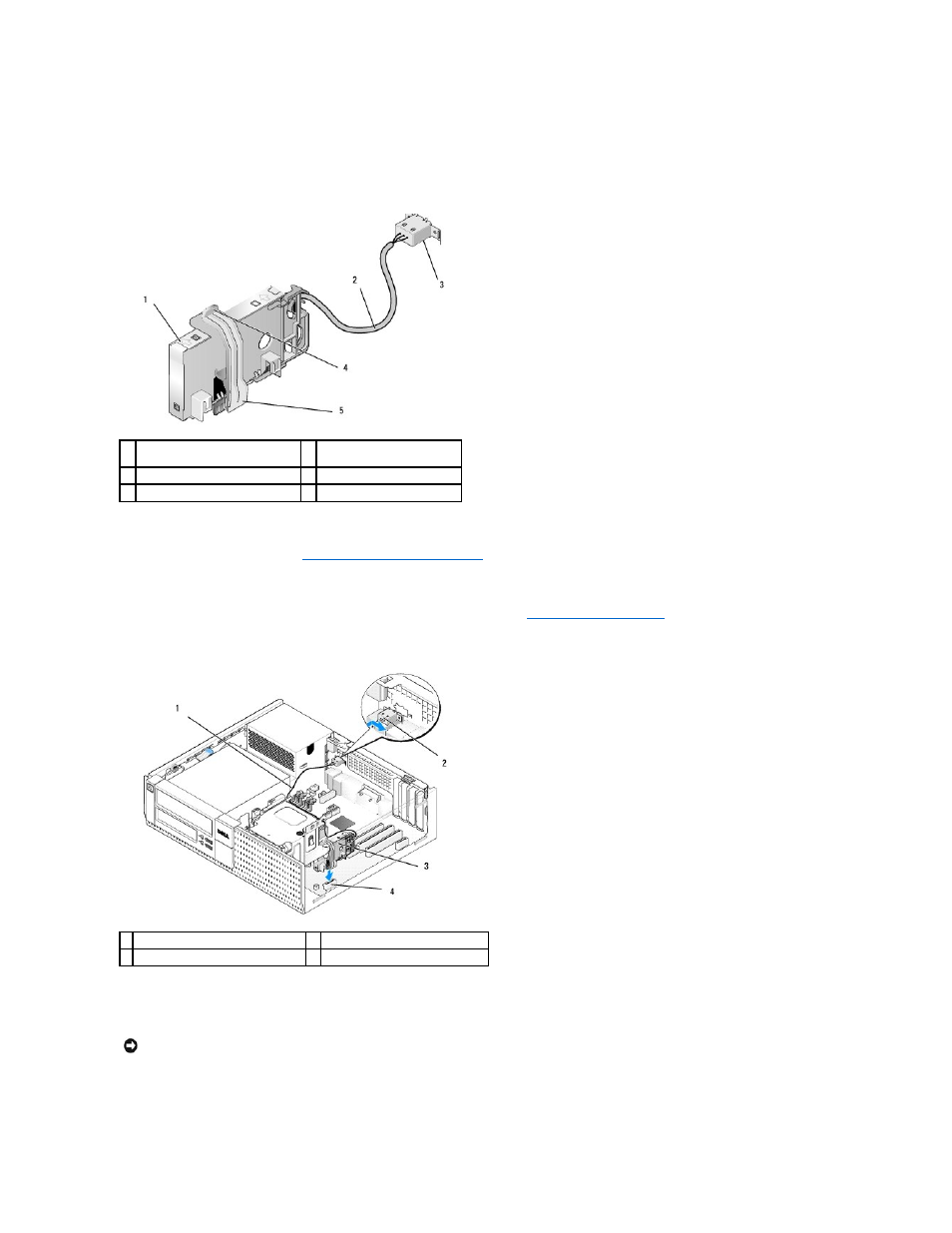

1 плата беспроводной сети в сборе 2 антенный кабель платы
беспроводной сети
3 разъем внешней антенны Wi-Fi
4 защелка зажима платы
5 зажим платы
1 кабель платы беспроводной сети
2 разъем внешней антенны Wi-Fi
3 плата беспроводной сети в сборе
4 разъем платы беспроводной сети
ВНИМАНИЕ
.
Прокладывая кабель платы беспроводной сети через шасси
, избегайте сильных изгибов. Это может привести к ухудшению
качества сигнала
.
