Dell™ Optiplex™ 960 Мини
-башня/Настольный компьютер/Компактный компьютер Руководство по обслуживанию

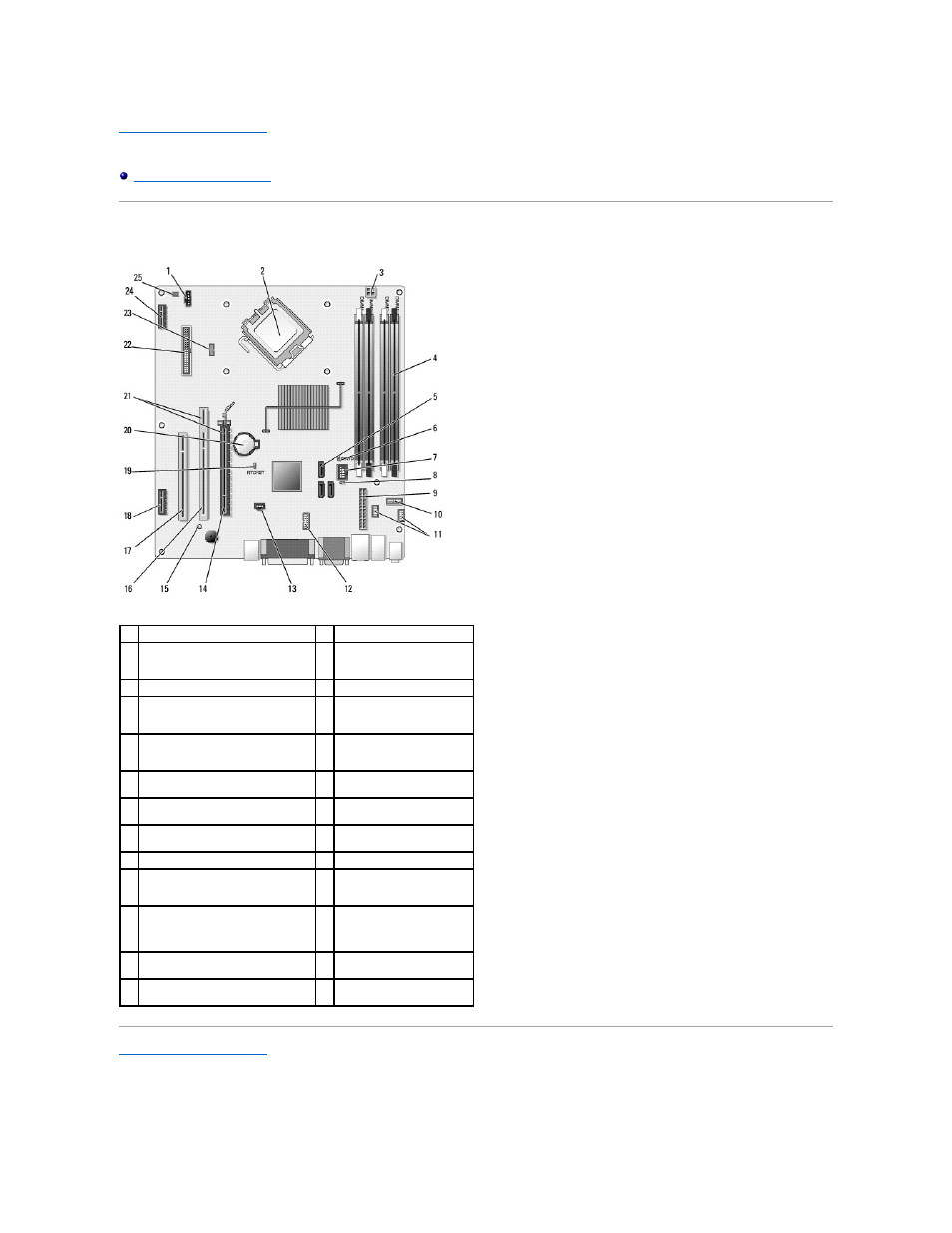

Компоненты системной платы
Назад на страницу содержания
1
разъем вентилятора
(FAN_CPU)
2
разъем процессора
(CPU)
3
разъем питания процессора
(12VPOWER)
4
разъемы модулей памяти
(DIMM_1, DIMM_2, DIMM_3,
DIMM_4)
5
разъемы дисков
SATA (3)
6
перемычка пароля
(PSWD)
7
внутренний разъем
USB (FLEX_USB)
8
перемычка режима
сервисного обслуживания
(SERVICE_MODE)
9
разъем питания
(POWER)
10 разъем индикаторов
состояния системы на
панели
(FRONTPANEL)
11 разъемы платы ввода-вывода
в сборе
(2)
12 внутренний
последовательный разъем
13 разъем детектора вскрытия корпуса
(INTRUDER)
14 разъем PCIe x16 (SLOT1)
15 индикатор вспомогательного
питания
(AUX_POWER)
16 разъем PCI (SLOT2)
17 разъем PCI (SLOT3)
18 разъем PCIe x1 (SLOT4)
19 контакты перемычки сброса
BIOS/часов истинного времени
20 гнездо батарейки часов
истинного времени
(BATTERY)
21 разъемы включают интерфейс плат-
расширителей
(используются
разъем
PCIe/SLOT1 и разъем
PCI/SLOT2)
22 разъем дисковода гибких
дисков
(DSKT2)
23 разъем для дополнительного
внутреннего динамика
(INT_SPKR1)
24 разъем для дополнительной
платы беспроводной сети
25 разъем датчика температуры на
передней панели
