Инструкция по эксплуатации Dell OptiPlex 960 (Late 2008)
Страница 118

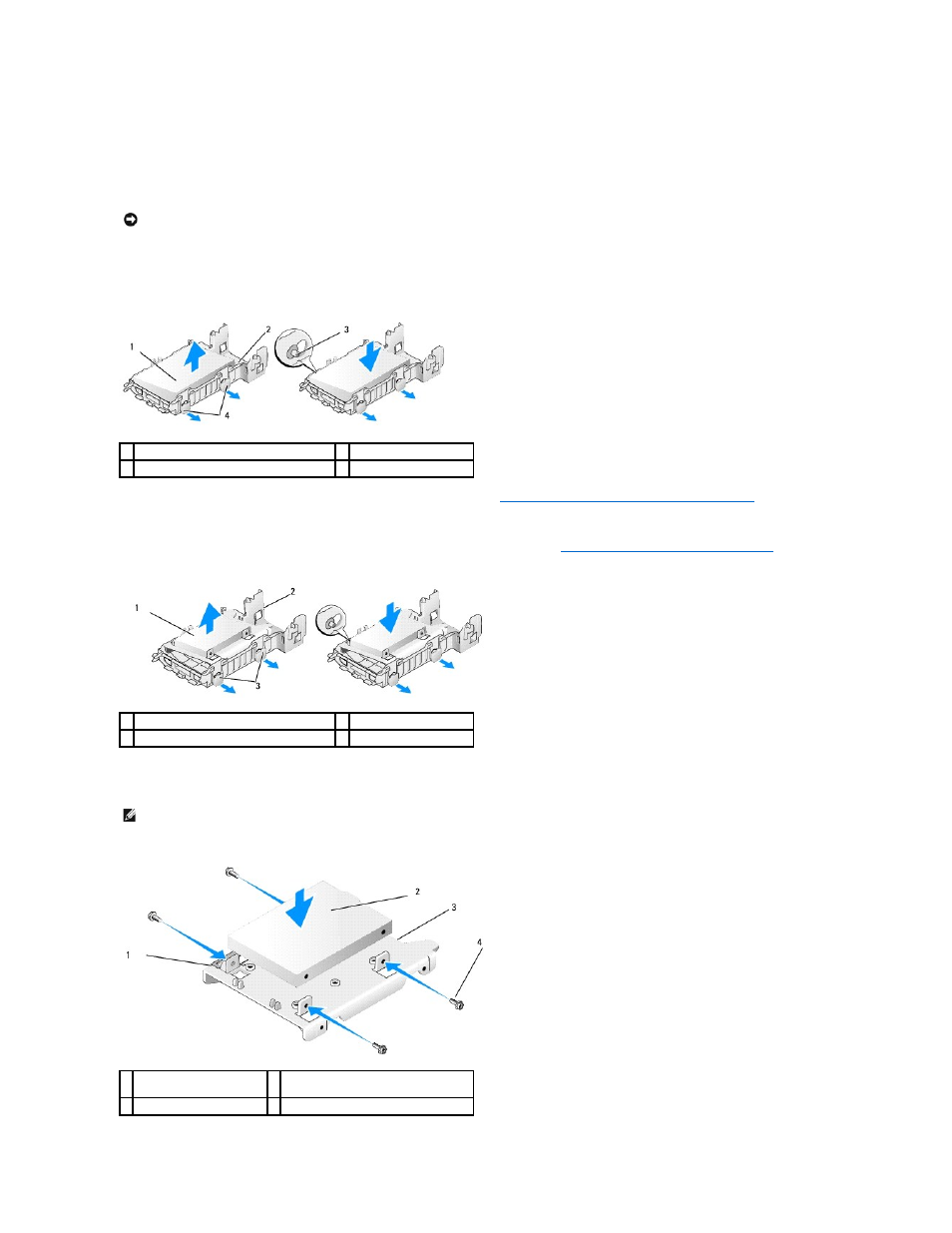

Замена жесткого диска
1.
Распакуйте новый жесткий диск и подготовьте его к установке
. Проверьте документацию, прилагаемую к диску, чтобы убедиться, что его
конфигурация подходит к компьютеру
.
2.
При обратной установке
3,5-дюймового диска выполните следующее.
a.
Вставьте новый жесткий диск в кожух
, слегка вытянув защелки и совместив штыри внутри кожуха с резьбовыми отверстиями по краям
жесткого диска
. Край жесткого диска с шильдиком должен быть обращен в сторону от кожуха, а край жесткого диска с разъемом должен
быть обращен к защелкам кожуха
.
b.
Установите жесткий диск и кожух в сборе в шасси
Обратная установка жесткого диска и кожуха в сборе
3.
При установке
2,5-дюймового диска выполните следующее.
a.
Извлеките жесткий диск и кожух в сборе
, если это необходимо (смотрите раздел
Извлечение жесткого диска и кожуха в сборе
).
b.
Извлеките лоток
2,5-дюймового жесткого диска из кожуха, слегка вытянув защелки, чтобы высвободить лоток.
c.
Поместите новый жесткий диск на лоток
. Расположите диск таким образом, чтобы при его установке в компьютер сторона жесткого диска
с шильдиком была обращена к системной плате
, резьбовые отверстия были совмещены с отверстиями в установочных скобах, а сторона
диска с разъемом была обращена к вырезу для кабеля на лотке
.
ВНИМАНИЕ
.
Во избежание повреждения диска не кладите его на жесткую поверхность
. Рекомендуется класть диск на достаточно мягкую
поверхность
, например на поролоновую подкладку.
1 2,5-дюймовый жесткий диск с лотком
2 кожух жесткого диска
3 штыри (по 2 с каждой стороны)
4 защелки (2)
1 2,5-дюймовый жесткий диск с лотком
2 кожух жесткого диска
3 защелки (2)
ПРИМЕЧАНИЕ
.
При установке жестких дисков на
2,5-дюймовый лоток основной жесткий диск необходимо устанавливать на плоской стороне
лотка (при этом шильдик должен быть обращен в сторону от лотка
), а второй жесткий диск необходимо устанавливать на U-образной стороне
лотка
(при этом шильдик должен быть обращен к лотку). В обеих конфигурациях сторона жестких дисков с разъемом должна быть обращена к
вырезу для кабеля
.
1 2,5-дюймовый жесткий
диск
2 лоток для 2,5-дюймового жесткого
диска
3 вырез для кабеля
4 винты (4)
