Инструкция по эксплуатации Dell OptiPlex 960 (Late 2008)
Страница 69
1.
Выполните процедуру в разделе
Перед началом работы с компьютером
.
2.
Извлеките блок радиатора
).
3.
Отсоедините кабель вентилятора от системной платы
(смотрите раздел
Компоненты системной платы
).
4.
Приподнимите
(надавив вверх) фиксатор вентилятора на нижней стороне вентилятора в сборе (в направлении нижней части компьютера),
одновременно оттягивая назад
(в сторону от шасси) фиксатор на верхней стороне вентилятора в сборе, а также одновременно сдвигая
вентилятор в сборе в направлении задней части шасси
, чтобы извлечь его из шасси.
5.
Приподнимите вентилятор в сборе и извлеките из шасси
.
Обратная установка вентилятора в сборе
1.
Поместите вентилятор в сборе на место крепления
, чтобы зацепы с левой стороны (низ на рисунке) вентилятора в сборе встали в пазы с левой
стороны шасси
.
2.
Вдавите вентилятор в направлении левой стороны компьютера
(вниз на рисунке), и сдвиньте его в направлении передней панели, чтобы он
встал на место со щелчком
.
3.
Подсоедините кабель вентилятора к системной плате
(смотрите раздел
Компоненты системной платы
).
4.
Установите на место блок радиатора
Обратная установка блока радиатора
).
5.
Выполните процедуру в разделе
После работы с компьютером
.

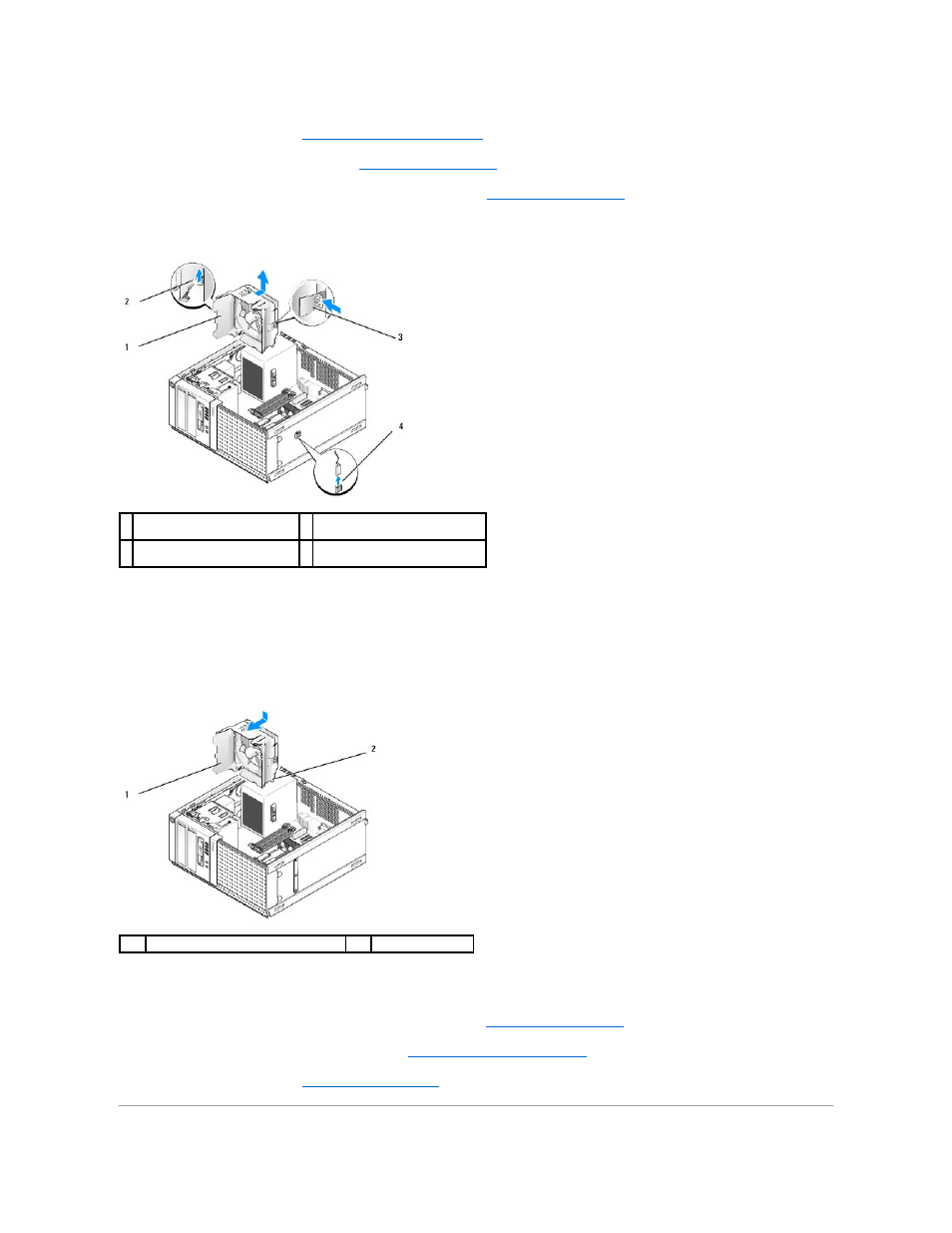

1 вентилятор в сборе
2 фиксатор вентилятора на верхней
стороне вентилятора в сборе
3 фиксатор вентилятора на нижней
стороне вентилятора в сборе
4 разъем кабеля вентилятора
1
вентилятор в сборе
2
зацеп
(4)
