Извлечение платы, Pcie x16 или платы dvi – Инструкция по эксплуатации Dell OptiPlex 960 (Late 2008)
Страница 101
a.
Войдите в программу настройки системы
, выберите пункт Integrated NIC (Встроенный сетевой адаптер) в группе Onboard Devices
(Встроенные устройства) и измените настройку на Off (Выключено) (смотрите Руководство по технологиям Dell™).
b.
Подсоедините сетевой кабель к разъемам сетевого адаптера
. Не подсоединяйте сетевой кабель к встроенному сетевому разъему на
задней панели компьютера
.
13.
Установите все драйверы
, необходимые для работы платы, в соответствии с документацией к ней.
Извлечение платы
PCIe x16 или платы DVI
1.
Выполните процедуру в разделе
Перед началом работы с компьютером
.
2.
Осторожно приподнимите фиксатор на защелке платы с внутренней стороны и поверните защелку
, чтобы открыть ее.
3.
При необходимости отсоедините от платы все подключенные кабели
.
4.
Потяните рычажок фиксатора
, чтобы высвободить зацеп из фиксирующего паза.
Если вы извлекаете плату
PCIe x16, потяните рычажок фиксатора, приподнимите плату и извлеките ее из разъема.
Если вы извлекаете плату
DVI, потяните рычажок фиксатора, приподнимите ярлычок и извлеките плату из разъема.
5.
Если вы не собираетесь устанавливать другую плату
, установите в пустое отверстие для платы заглушку.
6.
Прежде чем закрывать фиксирующий механизм платы
, убедитесь в выполнении следующих условий:
l
верхние части всех плат и заглушек находятся на одном уровне с выравнивающим стержнем
;
l
выемка в верхней части платы или заглушки попадает на направляющую
.
7.
Закрепите оставшуюся плату
(или оставшиеся платы), закрыв защелку платы.
8.
Выполните процедуру в разделе
После работы с компьютером
.
9.
Удалите драйвер платы
. Соответствующие инструкции смотрите в документации, прилагаемой к плате.
10.
Если вы удалили звуковую плату
, выполните следующее.
a.
Войдите в программу настройки системы
, выберите пункт Integrated Audio (Встроенный аудиоконтроллер) в группе Onboard Devices
(Встроенные устройства) и измените настройку на On (Включено) (смотрите Руководство по технологиям Dell™).
b.
Подключите внешние звуковые устройства к соответствующим разъемам на задней панели компьютера
.
Чтобы подсоединить сетевой кабель
, сначала подсоедините кабель к настенной розетке локальной сети, а затем подсоедините его к компьютеру.

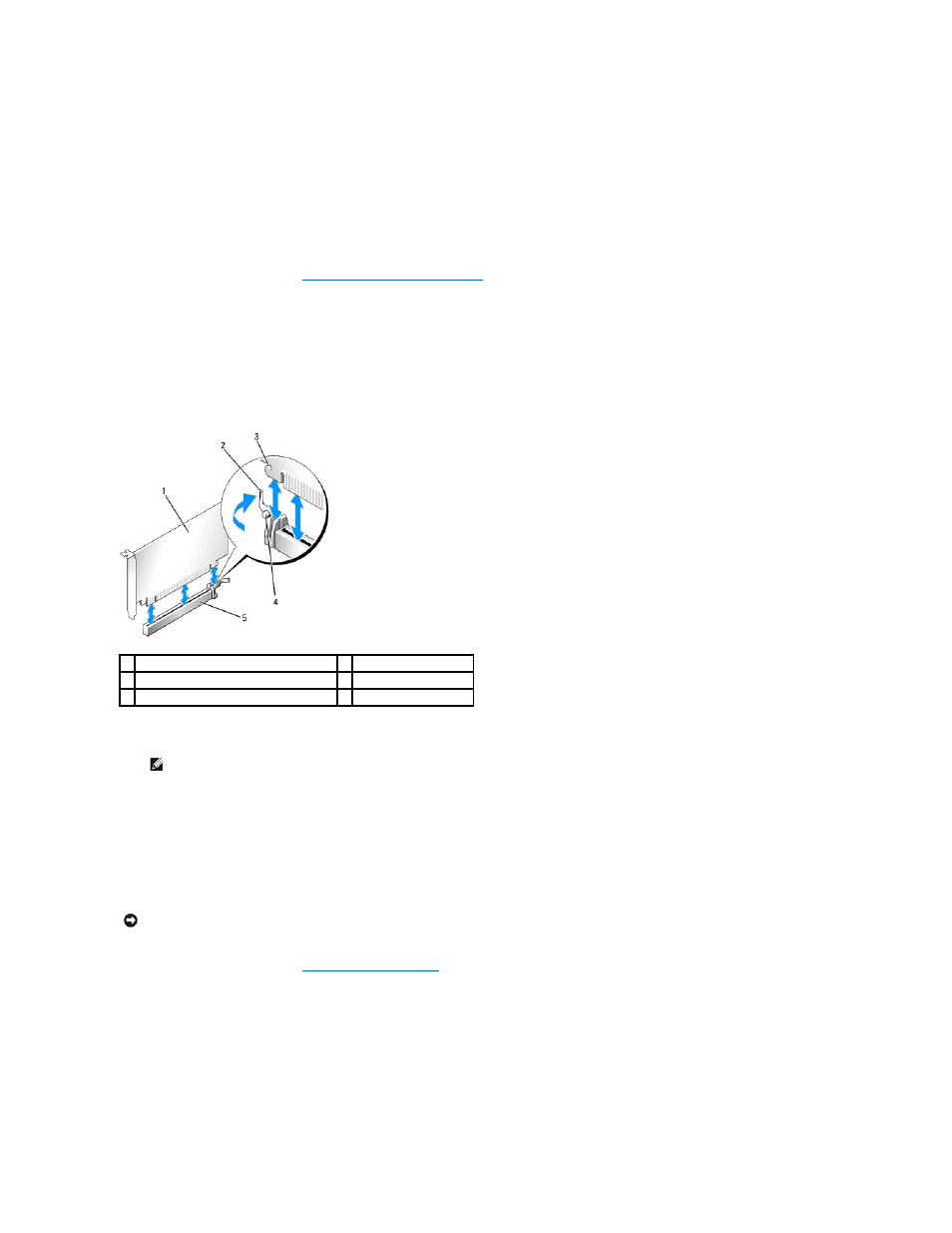

1 плата PCIe x16/плата PCIe x16 DVI
2 рычажок фиксатора
3 фиксирующий паз (не все платы)
4 зацеп
5 разъем платы PCIe x16
ПРИМЕЧАНИЕ
.
Установка заглушек в пустые разъемы для плат необходима для выполнения требований Федеральной комиссии по связи
США
. Заглушки защищают компьютер от попадания пыли и грязи, а также обеспечивают поток воздуха для охлаждения компьютера.
ВНИМАНИЕ
.
Не прокладывайте кабели плат поверх плат
. Если кабели проложены поверх плат, корпус компьютера может не закрыться.
Кроме того
, это может повредить оборудование.
