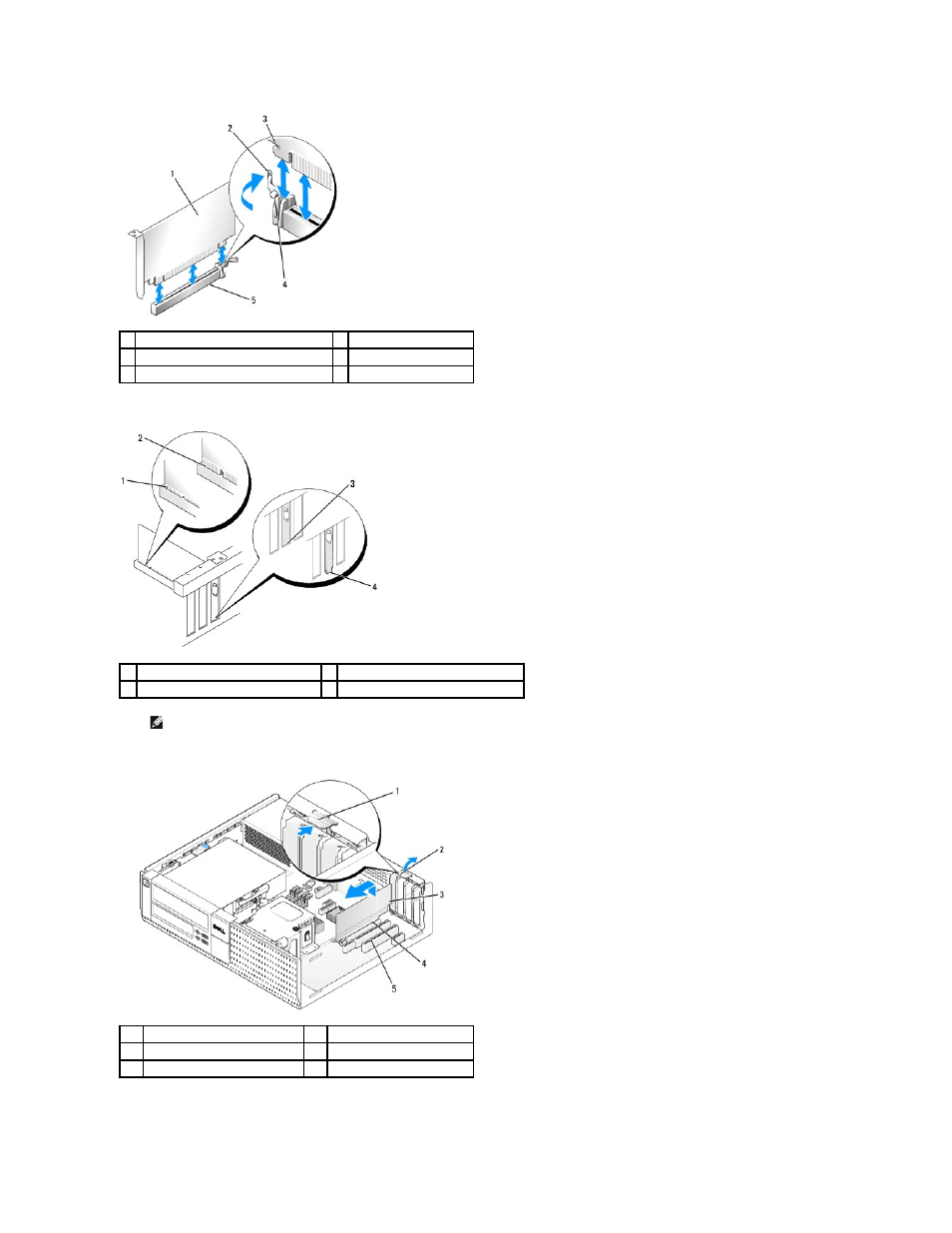

Вставьте плату в разъем и с усилием нажмите на нее
. С помощью приведенного ниже рисунка убедитесь, что плата полностью встала в слот.
7.
Осторожно поверните фиксатор вниз
, чтобы защелка платы встала на место, закрепив платы.
1 плата PCIe x16
2 рычажок фиксатора
3 фиксирующий паз (не все платы)
4 зацеп
5 разъем платы PCIe x16
1
полностью установленная плата
2 не полностью установленная плата
3
правильно установленная заглушка
4 неправильно установленная заглушка
ПРИМЕЧАНИЕ
.
Если вы устанавливаете плату
PCIe x16, убедитесь, что зацеп на рычажке фиксатора входит в паз на переднем крае платы.
1
фиксатор
2
защелка платы
3
плата
4
краевой разъем
5
разъем для платы
