b.
Закрепите диск на лотке четырьмя винтами
(по два с каждой стороны).
c.
Подсоедините разветвитель кабеля питания к жесткому диску
(или жестким дискам), установленному (или установленным) в лоток.
d.
Установите
2,5-лоток для жестких дисков в лоток отсека, чтобы U-образная сторона была обращена к внутренней стороне лотка отсека.
Штыри внутри лотка отсека должны совместиться с отверстиями по бокам
2,5-дюймового лотка для жестких дисков, чтобы выемки для
кабелей на обоих лотках находились с одного края
.

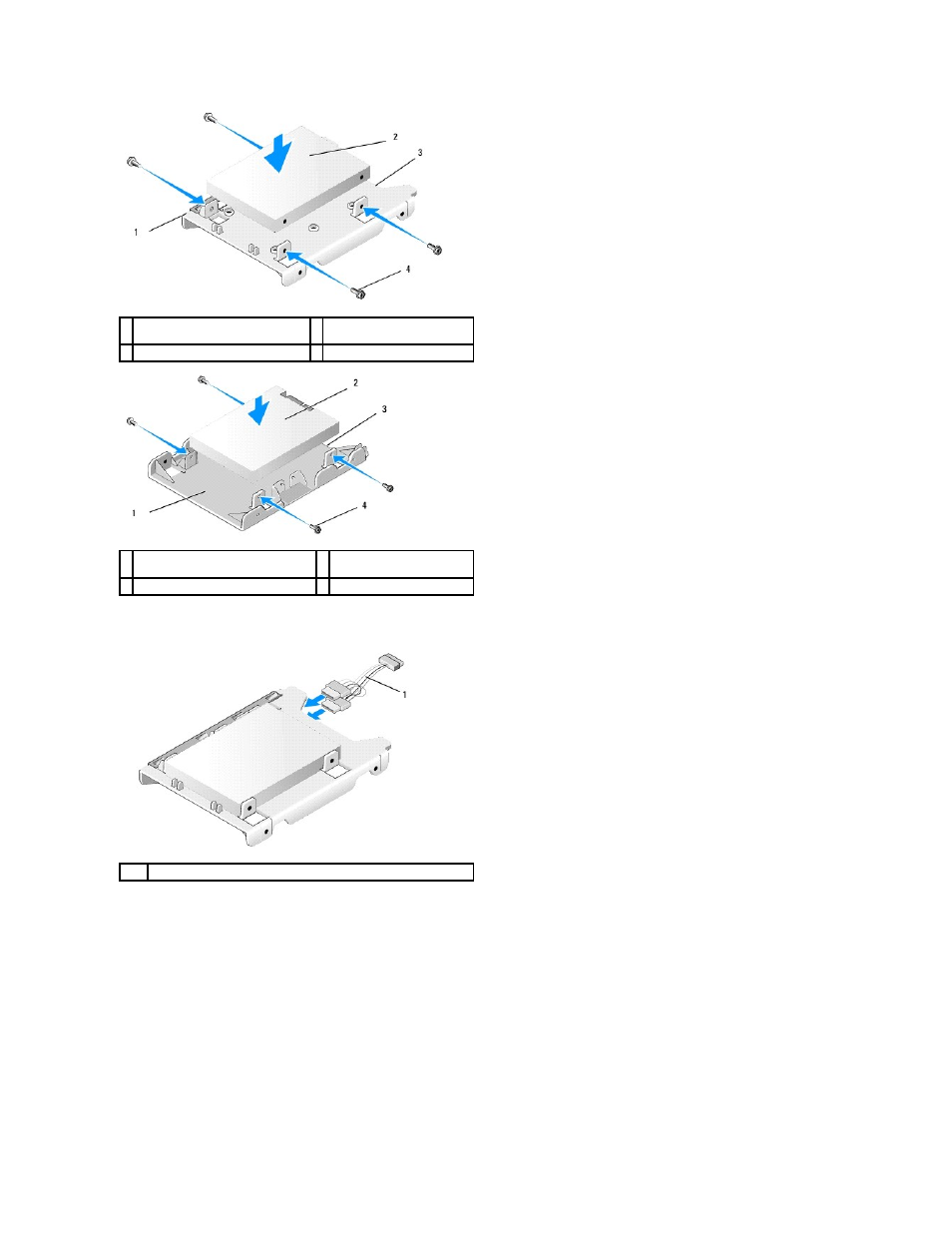

1 2,5-дюймовый лоток для жестких
дисков
(плоская сторона вверх)
2 2,5-дюймовый жесткий диск
(показан основной диск)
3 край лотка с выемкой для кабеля
4 винты (4)
1 2,5-дюймовый лоток для жестких
дисков
(U-образная сторона вверх)
2 2,5-дюймовый жесткий диск
(показан второй диск)
3 край лотка с выемкой для кабеля
4 винты (4)
1
разветвитель кабеля питания
