Упорный блок дышла
Если сложенная сеялка двигается неровно,
отклоняется назад и вперед при буксировке или
не фиксируется при складывании, может
понадобиться заменить или отрегулировать один
или несколько упорных блоков дышла.
См. рисунок 83 (на котором представлена правая
труба дышла)
На дышле сеялки есть 4 таких упорных блока. Два
блока находятся с внутренней стороны и
соприкасаются друг с другом при складывании.
Два блока находятся с наружной стороны и
соприкасаются с главными рамами боковых
секций при складывании.
Контакт должен быть достаточным для
предотвращения раскачивания, но не настолько
плотным, чтобы мешать надежной фиксации в
транспортном положении при складывании.
Если накладки (, ) изношены или
деформированы, замените их.
Если накладки еще можно отремонтировать и
между ними в сложенном положении есть
просвет, добавьте прокладку . Номер детали
для прокладки можно найти в последнем издании
каталога запчастей.
При новом монтаже:
• Внутренние блоки должны быть точно
друг напротив друга и располагаться на
расстоянии:
122 дюйма (3.1 м)
от переднего конца стенки трубы дышла.
• Наружные блоки расположены на
расстоянии:
155 дюймов (3.74 м)
от переднего конца стенки трубы дышла.
Примечание: Для блока дышла нормально легкое
вращение, когда боковые секции
независимо смещаются вверх и вниз.
Регулировочные прокладки дышла не
должны этому препятствовать.

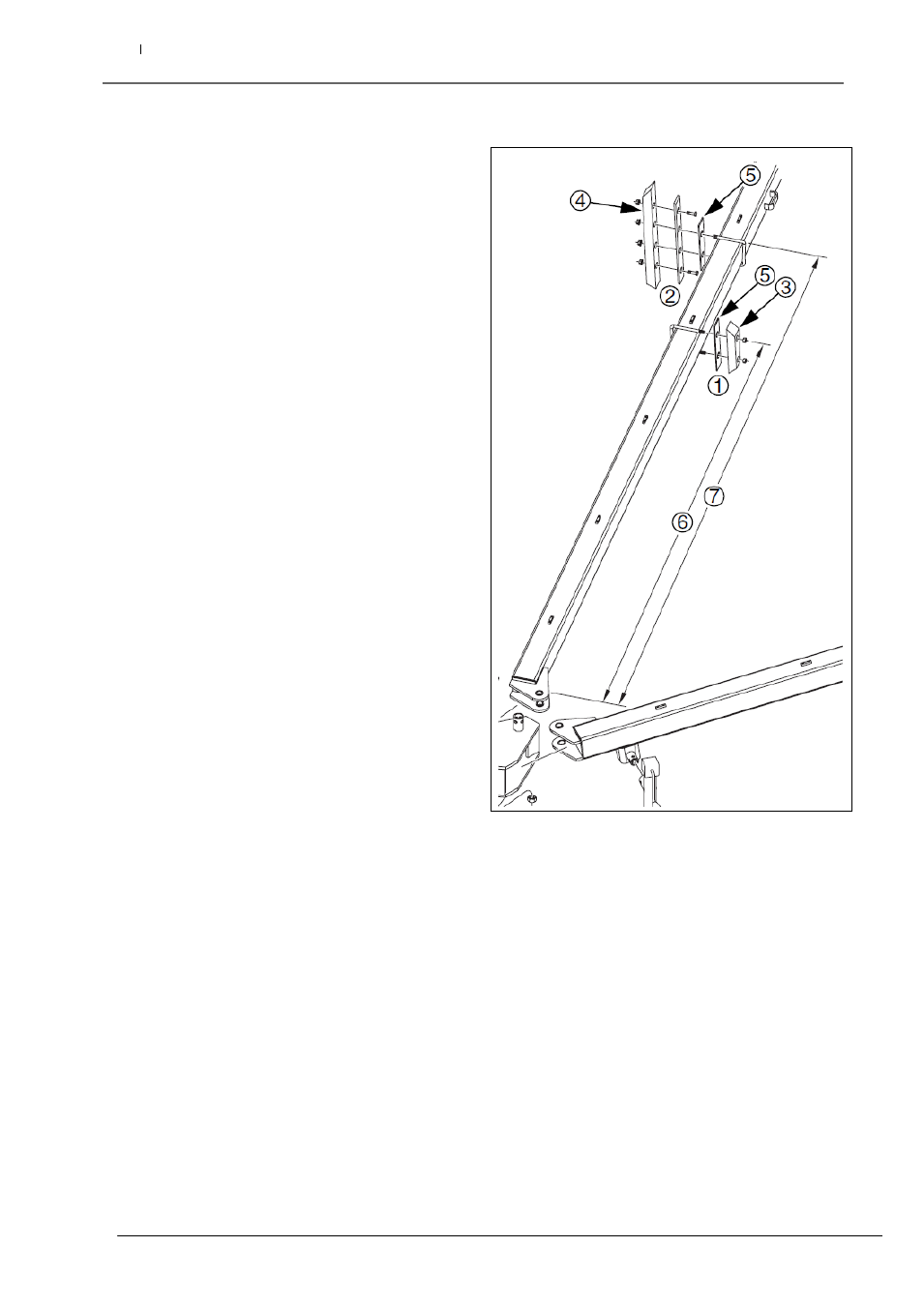

Рисунок 83
Упорный блок дышла
