15
03/28/2012
196-522M-RUS
Great Plains Manufacturing, Inc.
Подготовка и настройки
Электрические соединения
трактора
Жгут проводов освещения
См. рисунок 7
Вставьте электрический кабель сеялки в разъем
трактора с семью штырями. Если трактор не
оснащен разъемом с семью штырями, свяжитесь
с дилером, чтобы установить его.

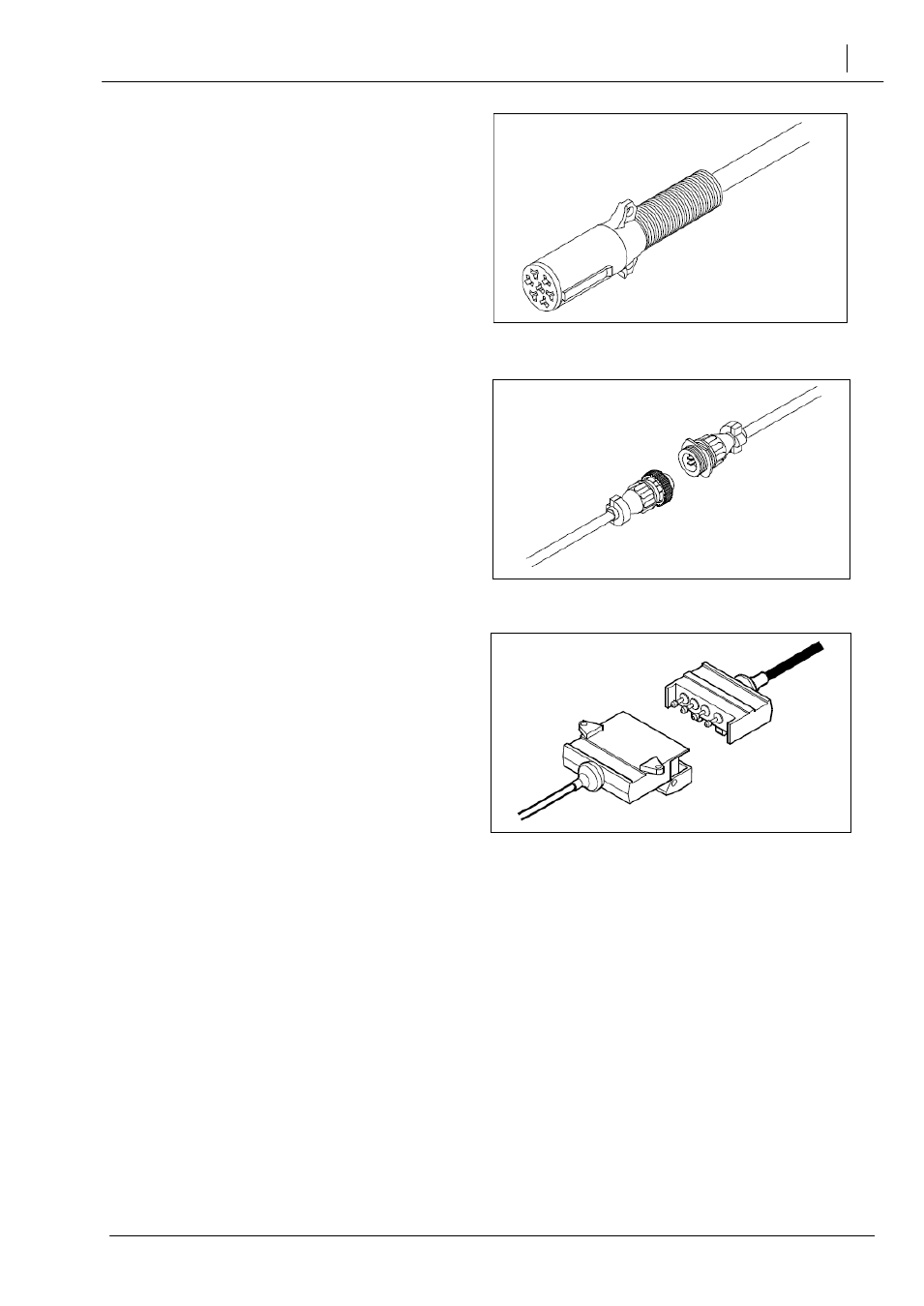

Рисунок 7
Разъем освещения
Проводка электрических муфт
См. рисунок 8
Соедините разъем для управления муфтами из
кабины.
Рисунок 8
Разъем муфт секций
Проводка монитора контроля
вращения вала (опция)
См. рисунок 9
Если сеялка оснащена опциональным монитором
контроля вращения вала, подключите разъем от
дисплея в кабине.
См. информацию для заказа в разделе
"Монитор
контроля вращения вала" на странице 83.
Рисунок 9
Разъем устройства контроля вала
