Раскладывание
Раскладывайте сеялку на ровной поверхности,
коробка передач трактора в нейтральном
положении.
1. Разложите маркеры, если они установлены.
2. Поставьте рычаг контура блокирующих
цилиндров на выдвижение, чтобы:
- активировать блокировку рабочего бруса,
- активировать блокировку поворотной оси,
- активировать блокировку опорных колес и
- снять транспортную блокировку.
Поставьте рычаг контура в нейтральное
положение.
3. Поставьте рычаг складывания на втягивание,
чтобы разложить сеялку.
Автоматически активируются блокировки
рабочего бруса, поворотной оси и опорных
колес, либо по окончании раскладывания, либо
при последующем движении сеялки вперед.
4. Поставьте рычаг контура подъемных цилиндров
на выдвижение, чтобы поднять подъемные
цилиндры над транспортными замками.
5. Удалите транспортные замки со всех шести
подъемных цилиндров.
Уложите на хранение.
6. Опустить сеялку. См. раздел "Опускание" на
странице 20.
Отсоединяемые ступицы
Для снижения износа компонентов приводной системы
во время транспортировки опорные колеса оси можно
отключить (отсоединить) от приводной системы.
Отсоединение ступицы
См. рисунок 22 (где изображено правое колесо оси с
подключенной приводной системой)
1. На каждом колесе оси определить гнездо под
штифт для отсоединения . Обратите внимание,
что здесь имеются более глубокие и менее
глубокие фиксаторы.
2. Вытащить штифт  из звездочки, повернуть
штифт на ¼ оборота и вставить в отверстия
мелкого фиксатора.
Подсоединение ступицы
1. На каждом колесе оси вытащить штифт  из
звездочки, повернуть штифт на ¼ оборота и
вставить в отверстие глубокого фиксатора.
Примечание: Обычно штифт не садится сразу
полностью в нужное положение, это
происходит при следующем полном
повороте колеса.
Точка защемления и опасность удара:
Для предотвращения серьезных травм или смерти:
▲ Когда сеялка сложена, обязательно используйте
транспортные блокировки.
▲ Складывайте сеялку только тогда, когда
полностью выпущен воздух из гидравлической
системы и она заполнена гидравлическим маслом.
▲ Нельзя находиться рядом с секциями рамы когда
они поднимаются или опускаются.
▲ Во время складывания или раскладывания сеялки
не приближайтесь к ней и не позволяйте
приближаться к ней другим.
При раскладывании длина 3S-4010HD/HDF от
точек сцепки уменьшается на 12 футов (3.7 м). При
раскладывании сеялки возле ее колес не должны
находиться люди.
При складывании трактор может двигаться назад,
если трактор на нейтральной передаче, но не
поставлен на тормоз.
При складывании центральная секция сеялки может
двигаться вперед, если трактор поставлен на
парковку и тормоза активированы или если он
неподвижен по другим причинам.
29226

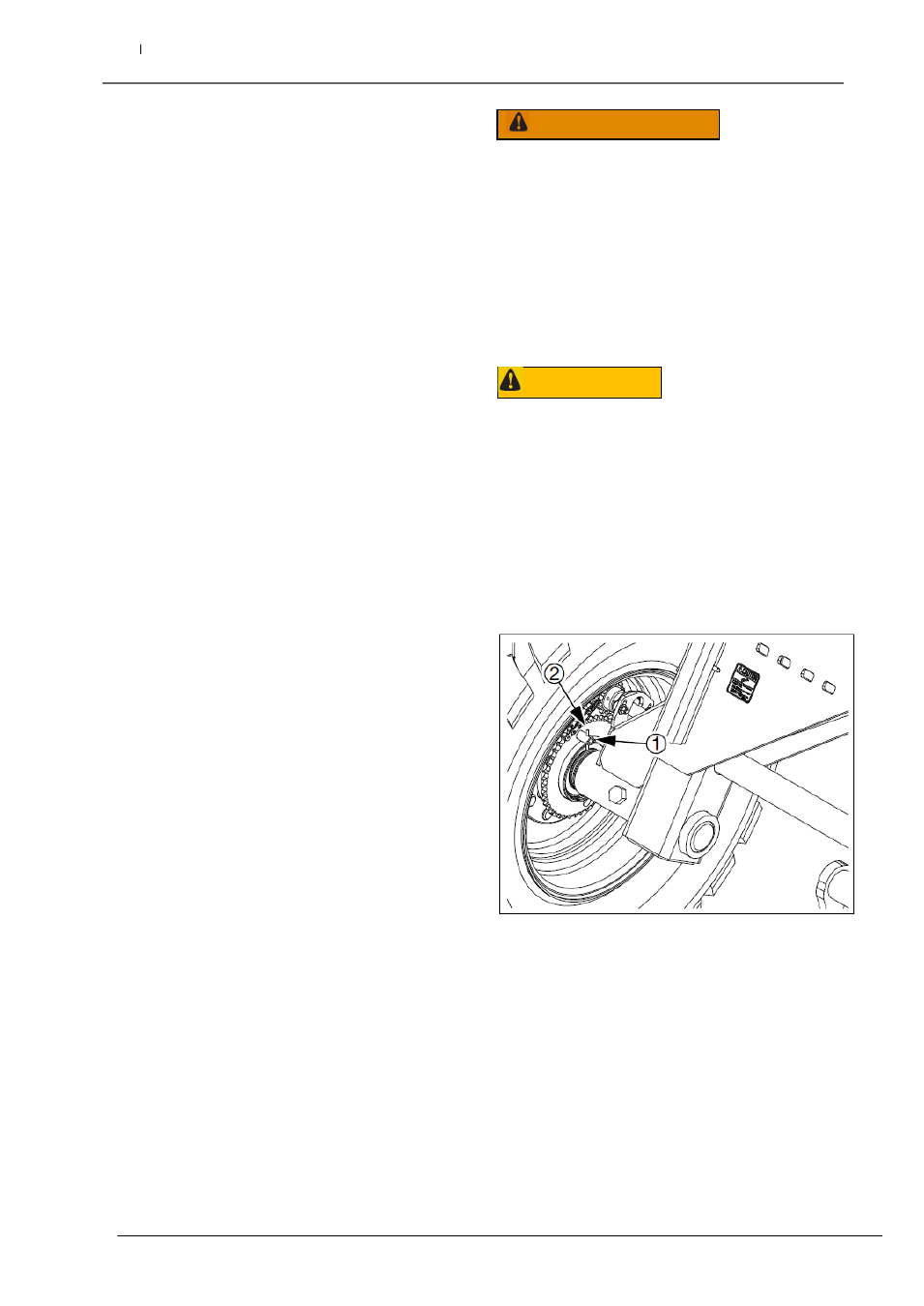

Рисунок 22
Отсоединяемая ступица
ПРЕДУПРЕЖДЕНИЕ
ВНИМАНИЕ
