103
03/28/2012
196-522M-RUS
Great Plains Manufacturing, Inc.
Приложение В – Исходные настройки
Приложение B - Исходные настройки
Настройки перед поставкой
Сеялка 3S-4010HD/HDF доставляется на автомобиле с
грузовой платформой для крупногабаритных грузов,
предполагается, что разгрузка будет проводиться на
погрузочную эстакаду с заднего борта автомобиля.

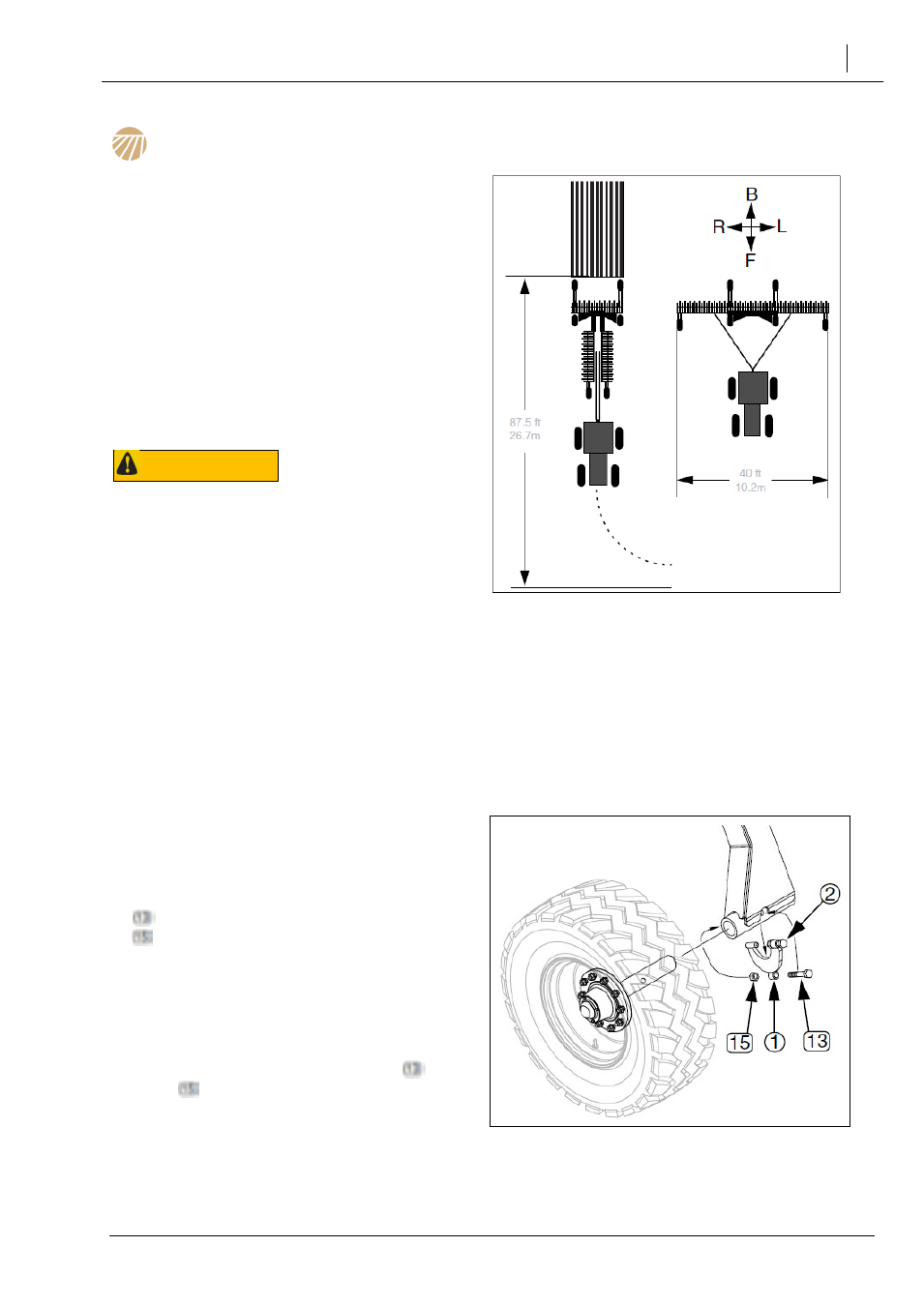

См. рисунок 100 (маркеры не включены)
Для этого понадобится свободное пространство позади
трейлера 45 футов (14 м), плюс длина трактора, плюс
расстояние для разворота трактора. На иллюстрации
справа показан трактор длиной 22.5 футов (6.9 м),
шириной 10 футов (3 м), с радиусом поворота 15 футов
(4.5 м).
Использовать трактор, рассчитанный на такие
нагрузки (см. страницу 23).
1. Отбуксируйте сеялку от автомобиля.
Установите шпиндель копирующих
колес
См. рисунок 101
Если сеялка доставлена на узкорамном прицепе,
опорные колеса главной рамы могут быть установлены
для транспортировки на малый промежуток между
ними. Если колеса передней оси и задние опорные
колеса имеют шпиндели, которые удерживаются в
нужном положении внешними C-образными зажимами
, выполните указанные ниже действия. В противном
случае перейдите к разделу
"Удалите транспортные
болты заднего опорного колеса".
Рисунок 100
Разгрузка/наладка, свободное пространство вокруг
У сеялки могут быть два (только задние опорные
колеса) или четыре (передние центральные и задние)
шпиндели, которые нужно установить.
2. На зажиме , удалите из трубки для хранения один
комплект деталей:
802-205C HHCS 1-8X5 1/2 GR5
QD 803-316C шестигранная гайка боковой
блокировки 1-8 PLT
3. При помощи домкрата, лебедки или подъемника
слегка приподнимите колеса над землей.
4. Отверните зажимные винты . Удалите скобу .
5. Вставьте колесный шпиндель в трубу опорного
колеса или оси. Убедитесь, что отверстие для болта
в шпинделе совмещается с отверстием трубы.
6. Зафиксируйте шпиндель и трубу болтом
и
гайкой
, снятыми со скобы.
7. Опустите колесо. Повторите шаги от 2 до 7 с
остальными колесами.
Рисунок 101
Транспортная скоба копирующего колеса
ВНИМАНИЕ
